94
fmo2013-001-018_a

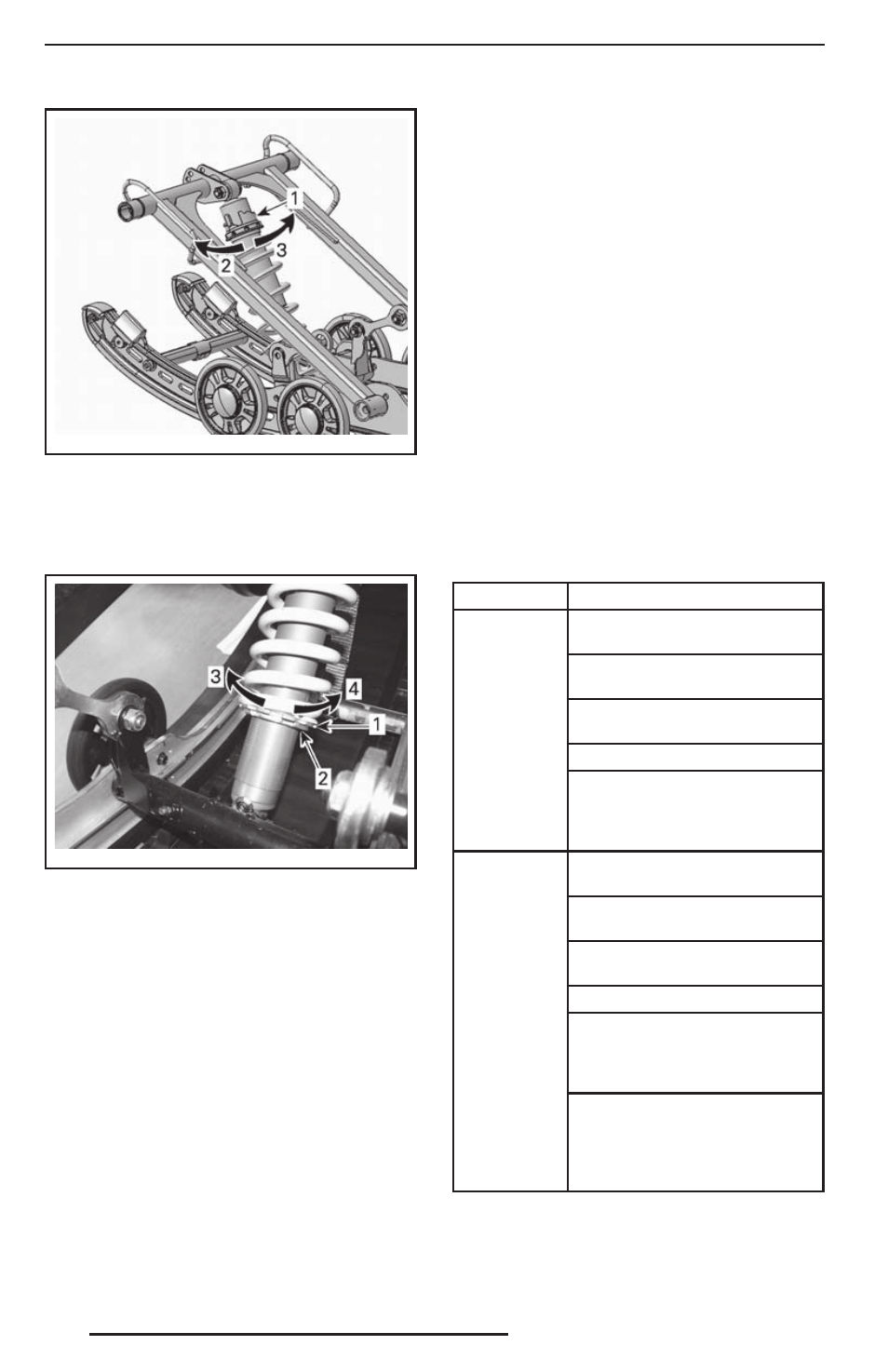

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG™
1. Кулачок регулировки предварительного натяже-
ния пружины
2. Уменьшить предварительный натяг
3. Увеличить предварительный натяг
fmo2012-009-010_c
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕ-
ВОГО ТИПА (УВЕЛИЧЕНИЕ ИЛИ УМЕНЬШЕНИЕ
ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ)
1. Регулировочное кольцо предварительного на-
тяжения пружины
2. Стопорное кольцо регулировки предваритель-
ного натяжения пружины
3. Увеличить предварительный натяг
4. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ: Для регулировки пред-
варительного натяжения с помощью ре-
гуляторов кулачкового и кольцевого ти-
пов используйте приспособление, входя-
щее в комплект возимого инструмента.
Задняя пружина
Величина предварительного натяжения
задней пружины оказывает влияние
на комфорт движения на снегоходе, вы-
соту посадки водителя, а также позволя-
ет компенсировать нагрузки, возникаю-
щие при перевозке грузов.
Кроме этого, различные регулиров-
ки предварительного натяжения зад-
ней пружины позволяют увеличить или
уменьшить вес, приходящийся на перед-
нюю подвеску снегохода. В результате,
давление лыж на опорную поверхность
также увеличивается или уменьшается.
Это позволяет улучшить эксплуатацион-
ные качества при движении в глубоком
снегу, а также уменьшить или увеличить
усилие на руле и тем самым улучшить
управляемость снегохода.
Если при движении на снегоходе по са-
мым неровным участкам трассы наблю-
даются лишь лёгкие пробои подвески,
значит, регулировка узлов подвески вы-
полнена правильно.
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Задняя подвеска становится
более жёсткой
Задняя часть снегохода подни-
мается
Улучшение демпфирования
неровностей
Усилия на руле увеличиваются
(Задняя подвеска): Улучша-
ются характеристики снего-
хода при движении по скло-
ну холма в глубоком снегу
Уменьше-
ние предва-
рительного
натяжения
Задняя подвеска становить-
ся более мягкой
Задняя часть снегохода опу-
скается
Ухудшение демпфирования
неровностей
Усилия на руле уменьшаются
Улучшаются эксплуатацион-
ные характеристики и управ-
ляемость снегохода в глубо-
ком снегу
Улучшаются эксплуатацион-
ные характеристики и управ-
ляемость снегохода в глу-
боком снегу при движении
по равнине
См. ниже, чтобы определить правиль-
ность регулировки предварительного
натяжения.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
