Инструкция по эксплуатации BRP REX 550
Страница 124
122

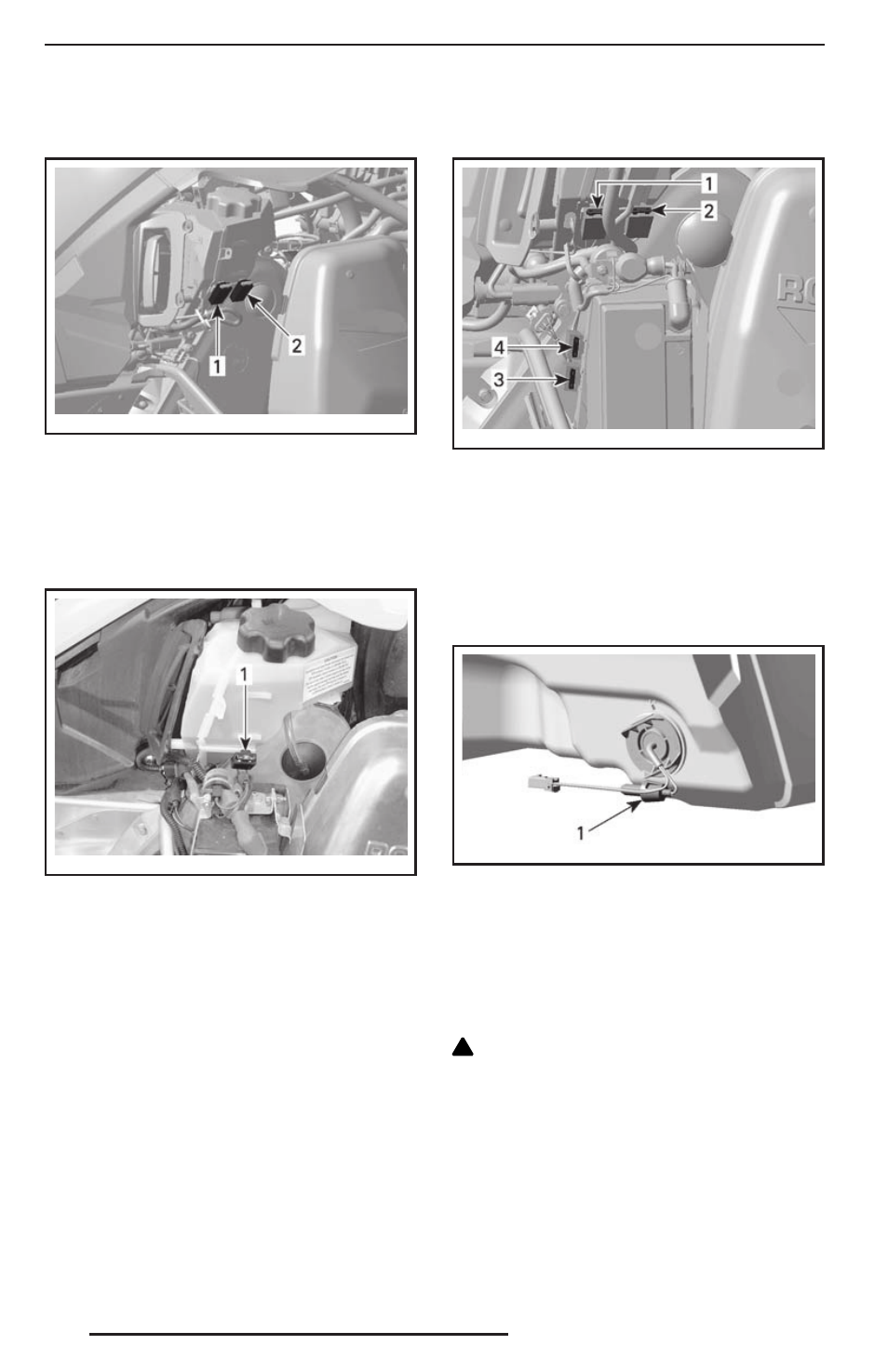

Модели с двигателем 550 и ручным
стартером
mmo2 007 -009-017_a
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-
ВЫЙ провод)
2. 15 A предохранитель доп. оборудования (КРАС-
НЫЙ/ЖЁЛТЫЙ провод)
Главный предохранитель (30 А) распола-
гается на масляном резервуаре.
mmo2 010 -004-011_b
1. Главный предохранитель (30 А)
Модели с двигателем 550 и электри-
ческим стартером
mmo2 008 -003-033_b
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-
ВЫЙ провод)
2. 15 A предохранитель доп. оборудования (КРАС-
НЫЙ/ЖЕЛТЫЙ провод)
3. 30 A система заряда
4. 5 A ECM (блок управления двигателем)
Электрический датчик уровня
топлива
mmo2 007 -009-016_b
ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Предохранитель 0,25 A Замена лампы 550
и 49 Ranger
После замены перегоревшей лампы про-
верьте работоспособность соответству-
ющего осветительного прибора.
Фары
!
ОСТОРОЖНО Во избежание со-
кращения срока службы галогенных
ламп не касайтесь пальцами стеклян-
ной колбы лампы. Если Вы дотрону-
лись до стеклянной колбы, очистите
её изопропиловым спиртом, который
не оставляет плёнку на стекле.
С помощью маленькой отвёртки освобо-
дите защёлки информационного центра.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
