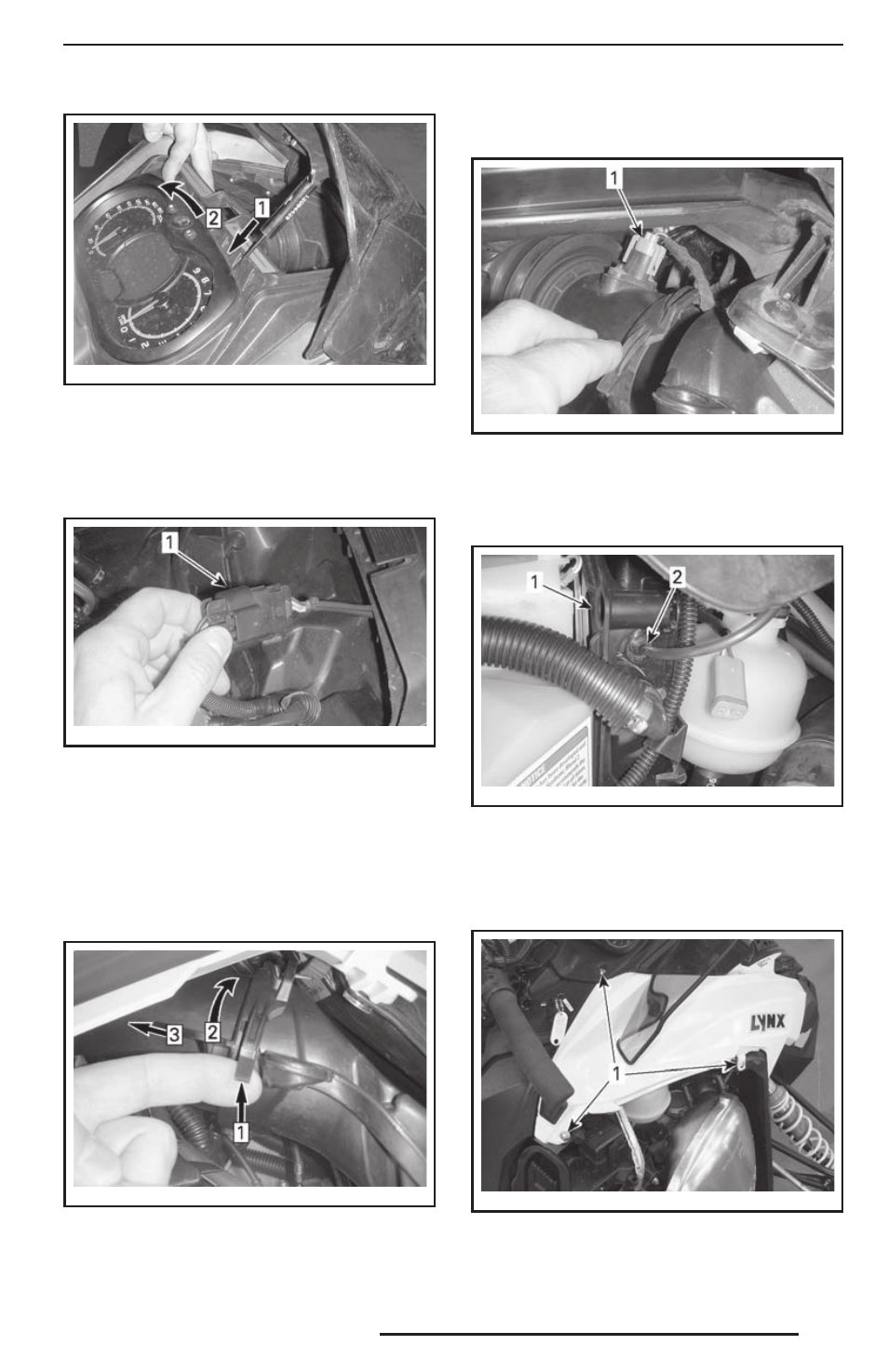

Шаг 1: Освободить
Шаг 2: Наклонить
2. Отсоедините электрический разъем ин-
формационного центра.
3. Отсоедините электрический разъем фар.
mbl201 2-008-002_a
1. Электрический разъем фар
4. Откройте левую боковую панель.
5. Снимите левую и правую боковые па-
нели.
6. Снимите защитный кожух ремня вариа-
тора.
7. Отсоедините воздуховод системы впуска.
mmr200 8-010-004_a
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните воздуховод
Шаг 3: Потяните вперед
8. Отсоедините датчик температуры возду-
ха (ATS) на верхней части воздуховода.
mbl201 2-008-003_a
1. Электрический разъем ATS
9. Откройте и снимите правую боковую
панель.
10. Отсоедините трубку APS на ECM.
mbl201 2-008-004_a
1. ECM
2. Трубка APS
11. Выверните винты крепления верхне-
го элемента корпуса (по три с каж-
дой стороны).
fmo2014-002-005_a
ПРАВАЯ СТОРОНА
1. Винты крепления
