49
11) Рукоятка ручного стартера
(если применимо)
Модели без электрического стартера
Рукоятка ручного стартера находит-
ся по правому борту снегохода. Чтобы
привести в действие механизм ручного
стартера, медленно потяните рукоятку
на себя и, когда почувствуете сопротив-
ление, энергично дёрните её. Медленно
верните рукоятку в исходное положение.

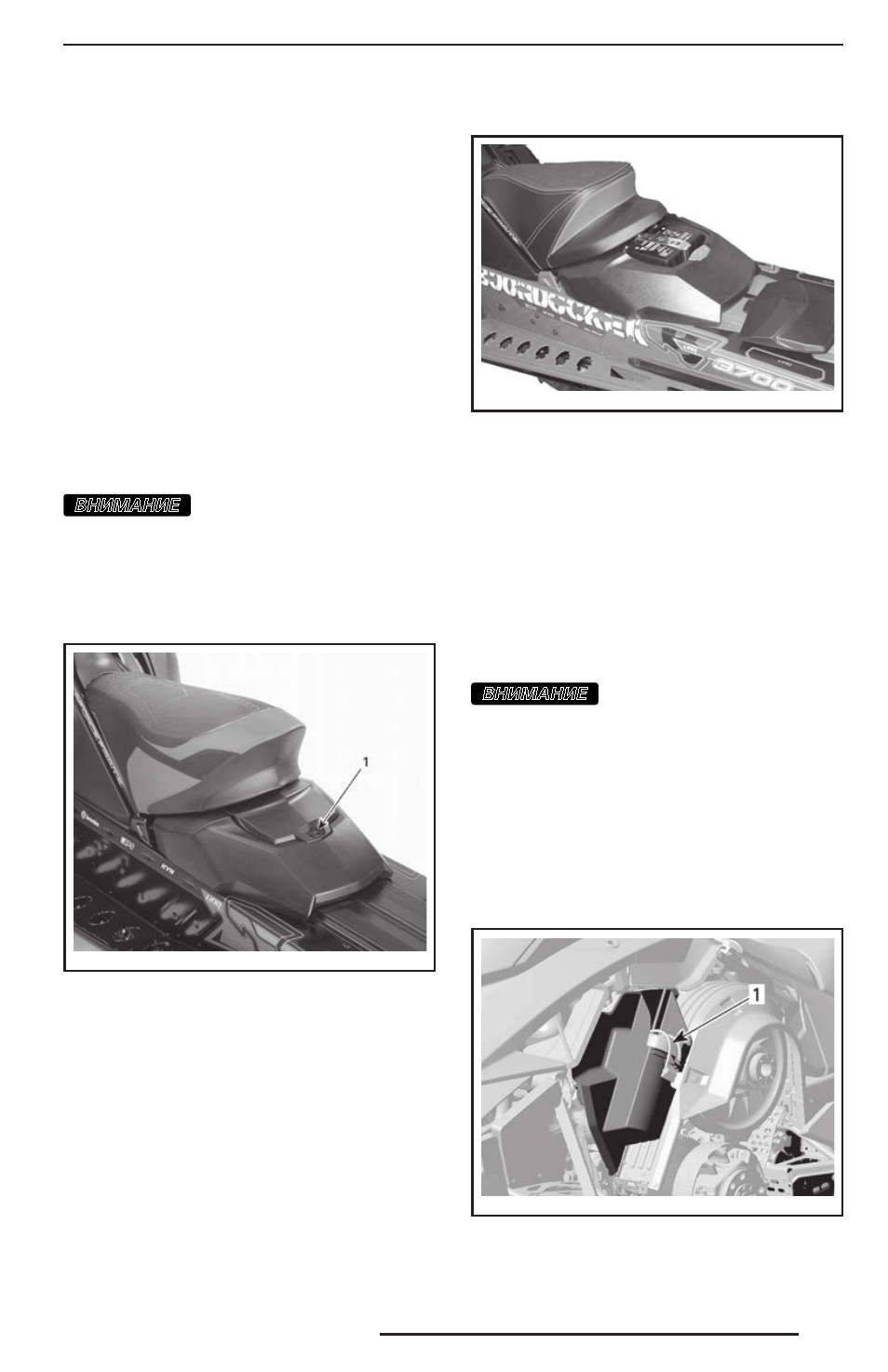

12) Багажное отделение
(кроме моделей
с электрическим
стартером)
Все модели, кроме Rave 550 и 49 Ranger
ВНИМАНИЕ
МАКСИМАЛЬНАЯ грузо-
подъёмность 1,8 кг (груз должен быть
равномерно распределён).
Чтобы открыть крышку, поверните за-
щёлку на четверть оборота против ча-
совой стрелки.
fmo2014-001-010_a
БАГАЖНОЕ ОТДЕЛЕНИЕ
1. Защёлка
Закройте крышку и, чтобы запереть
её, поверните защёлку на четверть обо-
рота по часовой стрелке.
Модели с электрическим стартером
fmo2014-001-007
Отсек для установки аккумуляторной батареи
13) Возимый комплект
инструментов
Модели Rave 550 и 49 Ranger
В комплект снегохода входит набор ин-
струментов, необходимый для проведе-
ния элементарного технического обслу-
живания.
Чехол для инструментов находится в мо-
торном отсеке на кожухе вариатора.
ВНИМАНИЕ
Убедитесь, что комплект
инструментов правильно установлен
и надёжно закреплён, чтобы не допус-
тить его контакт с компонентами ва-
риатора.
Чтобы извлечь комплект инструментов,
освободите резиновый держатель.
Во время движения комплект инстру-
ментов должен надёжно удерживаться
на месте резиновым фиксатором.
mmo2 008 -003-061_a
ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
