72

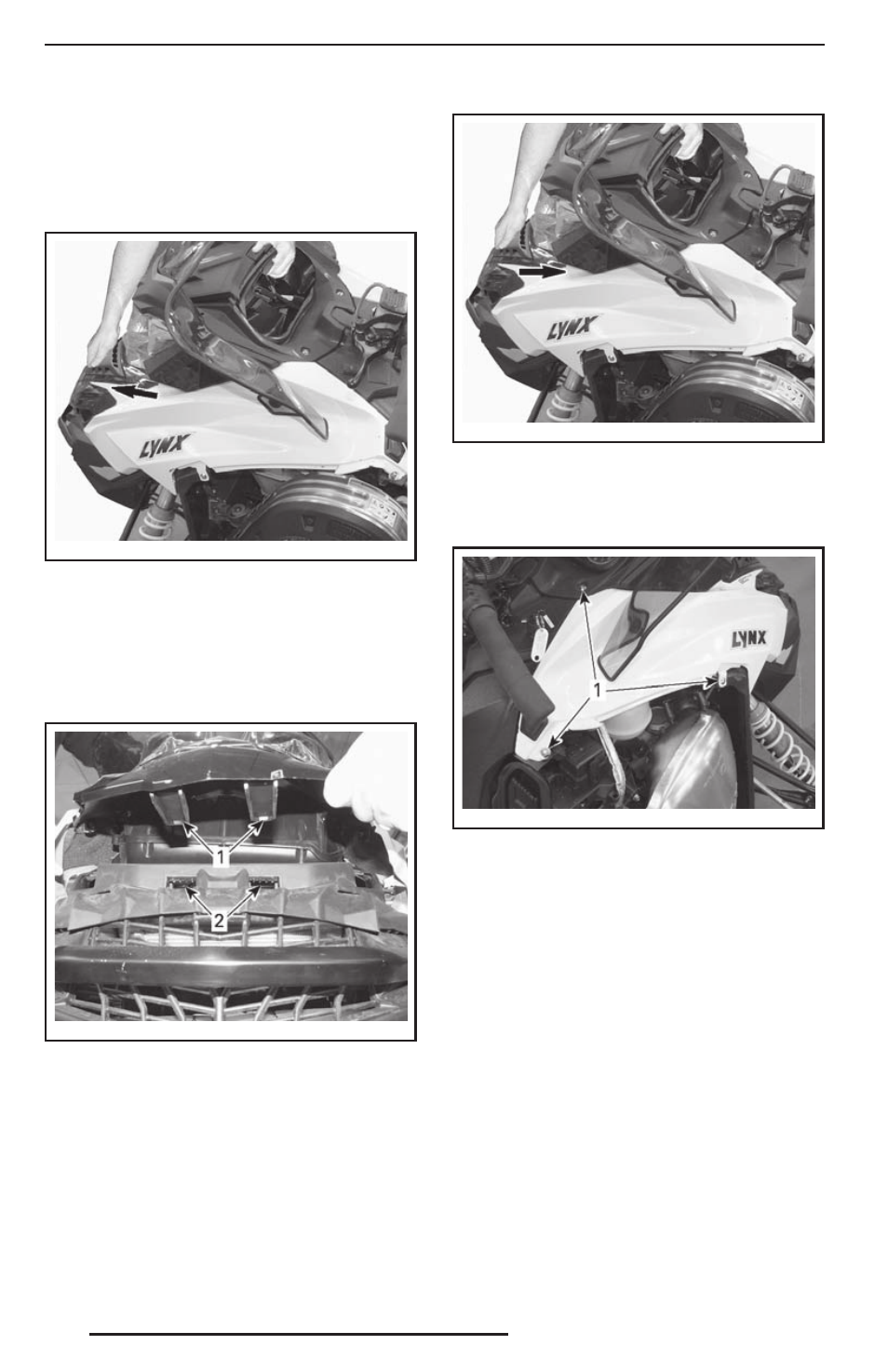

12. Наклоните верхний элемент корпуса
вперед на 5° к верхней части, и за-
тем подайте её по направлению к пе-
редней части снегохода.
13. Снимите верхний элемент корпуса.
fmo2014-002-008_a
ПЕРЕМЕСТИТЬ ВПЕРЕД
Установка верхнего элемента
корпуса
1. Вставьте выступы верхнего компонен-
та корпуса в верхние отверстия ниж-
него поддона.
fmo2014-002-004_a
1. Выступ верхнего элемента корпуса
2. Верхние отверстия нижнего поддона
2. Переместите компонент назад.
fmo2014-002-008_b
ТИПОВОЙ ВАРИАНТ — ПЕРЕМЕСТИТЕ КОМПО-
НЕНТ НАЗАД
3. На обеих сторонах: установите винты
крепления верхнего элемента корпуса.
fmo2014-002-005_a
ПРАВАЯ СТОРОНА
1. Винты крепления
4. Подсоедините:
– трубку APS на ECM;
– электрический разъем фар;
– электрический разъем информаци-
онного центра;
– датчик температуры воздуха (ATS);
– воздуховод системы впуска.
5. Установите:
– информационный центр;
– защитный кожух ремня вариатора.
23) Боковые панели
Xtrim, Rave RE и BoonDocker
Чтобы открыть боковую панель, нажмите
кнопки.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
