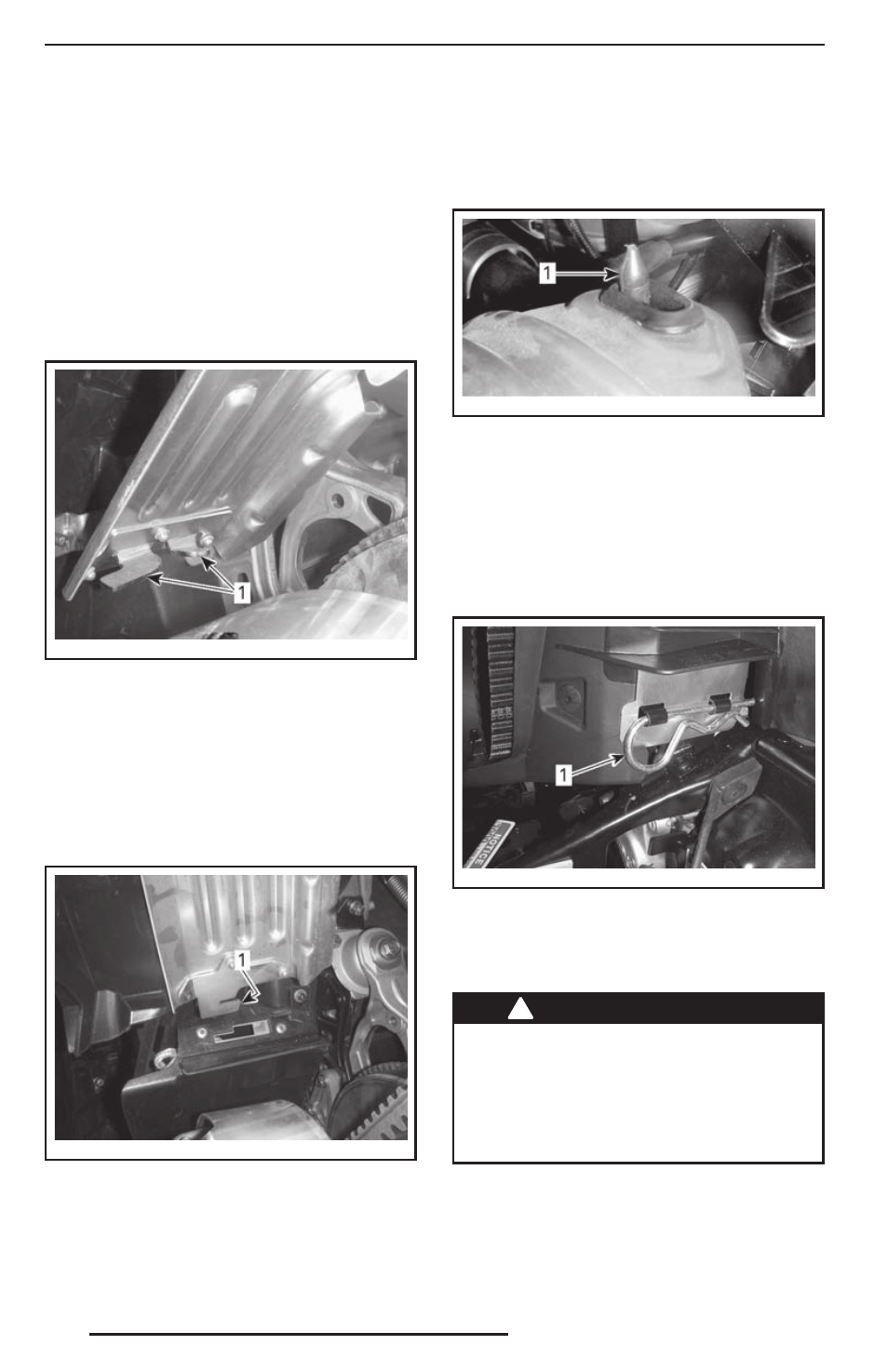

Установка защитного кожуха
ремня вариатора
Модель Rave 550
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Поместите передний левый вырез кожу-
ха над длинным выступом.
Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003-010_a
ТИПОВОЙ ВАРИАНТ
1. Фиксаторы
Все, кроме модели Rave 550
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Вставьте выступ в паз и установите его
на место.
mmo2 013 -004-024_a
ТИПОВОЙ ВАРИАНТ
1. Выступ
Все модели
Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, потре-
буется слегка приподнять консоль.
mmo2 009 -003-011_a
ТИПОВОЙ ВАРИАНТ
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
ПРИМЕЧАНИЕ: Убедитесь, что задняя
часть кожуха занимает правильное по-
ложение на держателе.
mmo2 013 -003-003_a
1. Проволочный фиксатор
19) Задняя багажная
площадка
!
ПРЕДОСТЕРЕЖЕНИЕ
Предметы на заднем багажнике
должны быть надёжно закрепле-
ны. Не перевозите хрупкие пред-
меты. Тяжёлый груз на заднем ба-
гажнике может ухудшить управляе-
мость снегохода.
ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
