112
3. Выверните и снимите приспособление
для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
5. Если установлен новый ремень, про-
изведите регулировку ремня по высо-
те. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух ремня
вариатора, см. «УСТАНОВКА ЗАЩИТ-
НОГО КОЖУХА РЕМНЯ ВАРИАТОРА»
в разделе «ОРГАНЫ УПРАВЛЕНИЯ,
ПРИБОРЫ, ОБОРУДОВАНИЕ».
7. Закройте боковую панель. См. «КА-
ПОТ И БОКОВЫЕ ПАНЕЛИ» в разде-
ле «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариато-
ра необходимо проверить его регулиров-
ку по высоте.
Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:
1. Снимите колпачок шнура безопасно-
сти с контактного устройства выклю-
чателя двигателя.
2. Откройте левую боковую панель. См.
«КАПОТ И БОКОВЫЕ ПАНЕЛИ» в раз-
деле «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
3. Снимите защитный кожух ремня ва-
риатора, см. «СНЯТИЕ ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА» в раз-
деле «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
4. Отпустите фиксирующий винт.

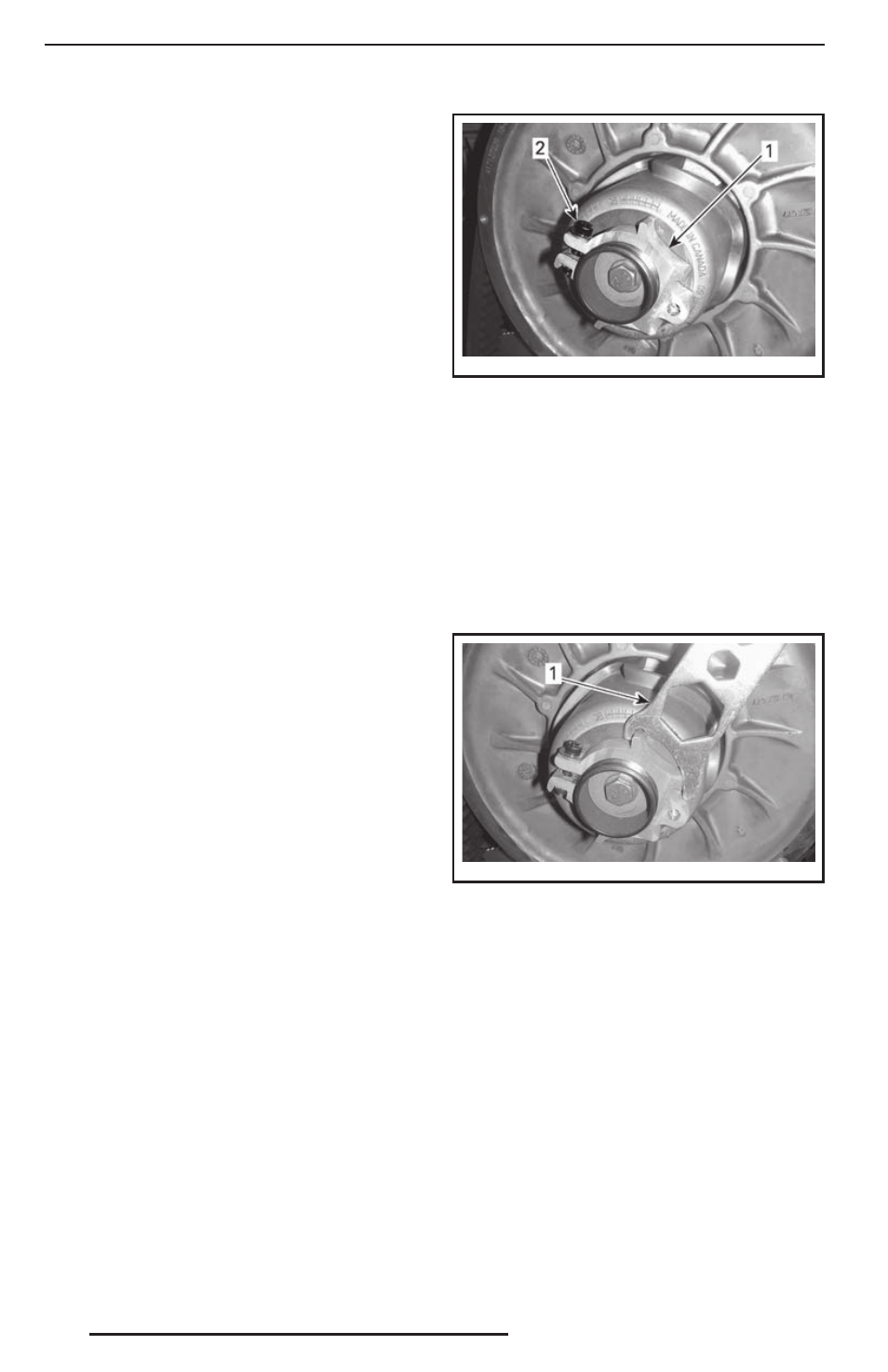

mmo2 011 -003-010_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
5. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003-011_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
Ремень, не имеющий внешней зубча-
той поверхности/модели 550
Повторяйте шаг 5, пока ремень вариа-
тора не окажется вровень с краем ведо-
мого шкива.
