Инструкция по эксплуатации HONDA BF50A
Страница 58
57
КОНТРОЛЬНЫЙ ОСМОТР ПОДВЕСНОГО МОТОРА ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
Проверьте плавность перемещения румпеля.
Для обеспечения плавного поворота румпеля
отрегулируйте винт фрикционного демпфера, так
чтобы на рукоятке румпеля ощущалось небольшое
сопротивление перемещению.
Проверьте плавность перемещения румпеля.
Для обеспечения плавного поворота румпеля
отрегулируйте рычаг фрикционного демпфера, так
чтобы на рукоятке румпеля ощущалось небольшое
сопротивление перемещению.
ПРИМЕЧАНИЕ:
Запрещается смазывать фрикционный сектор
маслом или консистентной смазкой. Наличие
смазочного материала снизит трение между рычагом
и фрикционным сектором.

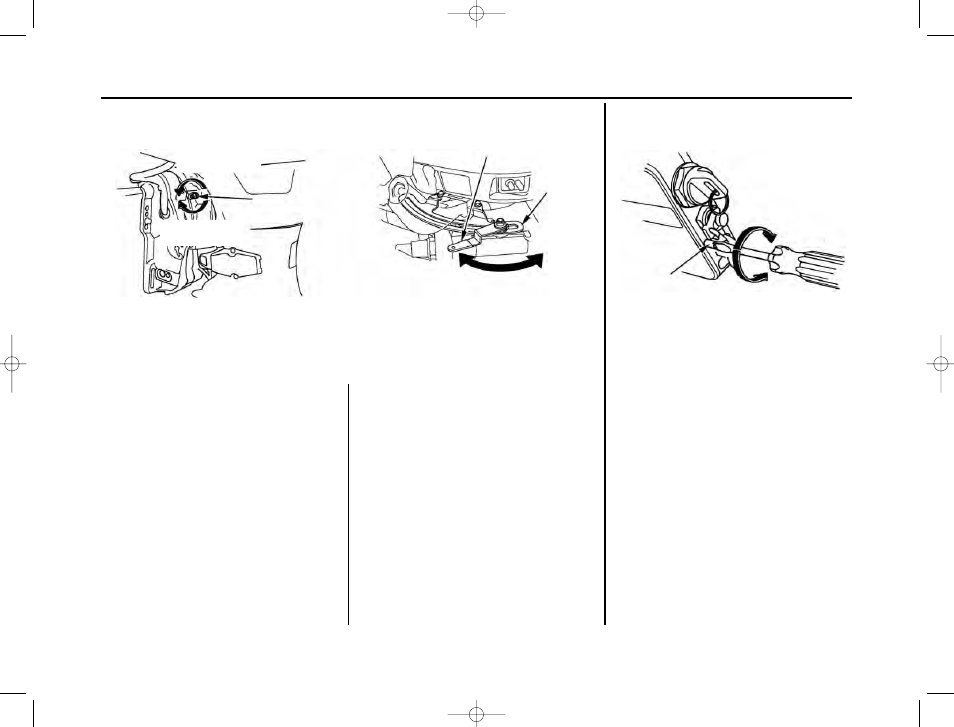

Фрикционный демпфер румпеля (модификация В)
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
РЫЧАГ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
Проверьте плавность перемещения рычага
дистанционного управления.
Сопротивление перемещению рычага можно
отрегулировать вращением винта фрикционного
демпфера соответственно по или против часовой
стрелки.
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
ФРИКЦИОН
НЫЙ СЕКТОР
УВЕЛИЧИТЬ
СОПРОТИВЛЕНИЕ
(ЗАФИКСИРОВАТЬ)
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
(ОСВОБОДИТЬ)
(Модификация Н)
Фрикционный демпфер рычага дистанционного
управления (модификация R)
УМЕНЬШИТЬ
СОПРОТИВЛЕНИЕ
ВИНТ
ФРИКЦИОННОГО
ДЕМПФЕРА
РЫЧАГА
УПРАВЛЕНИЯ
