Тахометр показывает частоту вращения вала
двигателя. Шкала прибора проградуирована в
тысячах об/мин.

36

ОРГАНЫ УПРАВЛЕНИЯ (модификация Т)

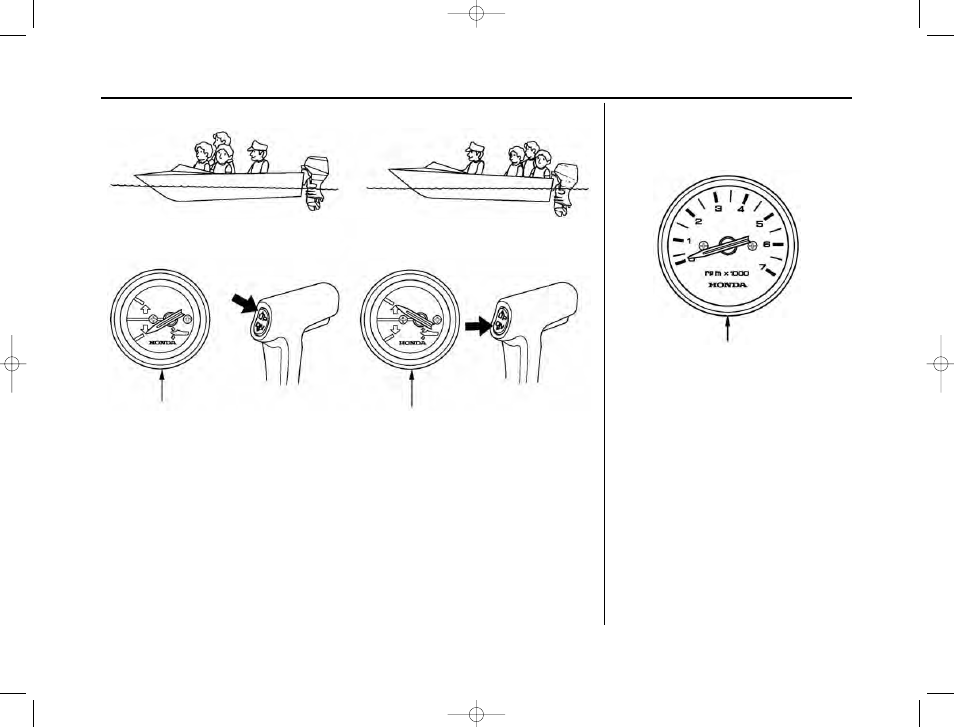

Указатель угла установки мотора
(дополнительное оборудование для подвесных моторов, кроме модификаций SRT, LHT, LRT, YHT, YRT, XRT)

Увеличьте угол наклона подвесного мотора, нажав на
верхний край клавиши "UP" выключателя сервопри
вода регулировки наклона/подъема из воды.

Уменьшите угол наклона подвесного мотора, нажав
на нижний край клавиши "DN" выключателя серво
привода регулировки наклона/подъема из воды.

УКАЗАТЕЛЬ УГЛА

УСТАНОВКИ МОТОРА

ВВЕРХ (UP)

(Модификация R)

УКАЗАТЕЛЬ УГЛА

УСТАНОВКИ МОТОРА

ВНИЗ

(DN)

(Модификация R)

Указатель угла наклона мотора позволяет правильно отрегулировать установку подвесного мотора. С помощью
этого указателя и выключателя сервопривода регулировки наклона/подъема из воды отрегулируйте положение
мотора, так чтобы обеспечить оптимальную устойчивость и скорость.

Рисунок соответствует модификации R. Для подвесных моторов других модификаций регулировка
выполняется аналогично.

Тахометр (дополнительное оборудование для
подвесных моторов, кроме модификаций SRT,
LHT, LRT, YHT, YRT и XRT)

ТАХОМЕТР
