HONDA BF50A - Инструкция (Страница 51)

Установка дистанционного управления
Неправильно установленный рулевой привод, пост
дистанционного управления или тросовый привод
управления, а также использование неподходящих
узлов системы дистанционного управления может
привести к непредсказуемым опасным последствиям.
Для правильного монтажа дистанционного
управления проконсультируйтесь со специалистами
официального дилера Honda, занимающегося
продажей и обслуживанием подвесных моторов.
Пост дистанционного управления следует установить
так, чтобы судоводителю было удобно управлять
рычагом и пользоваться выключателями. Убедитесь в
отсутствии препятствий на пути прокладки тросового
привода дистанционного управления.
Длина тросового привода дистанционного
управления
Измерьте расстояние от центра поста дистанционного
управления до центра двигателя (с учетом перегиба
троса через транец кормы).
Рекомендуется использовать трос, длина которого
превышает измеренное значение на 300 мм.
Проложите тросовый привод по предварительно
намеченному маршруту и убедитесь в том, что трос
имеет достаточную длину. Присоедините тросовый
привод к двигателю и убедитесь в отсутствии
переломов, изгибов малого радиуса и сильного
натяжения тросов, а также в отстутствии помех
перемещению тросов при управлении рычагом.
Минимальный допустимый радиус изгиба тросового
привода дистанционного управления составляет
200 мм. Если проложить тросы с меньшим радиусом
изгиба, то это приведет к сокращению срока службы
тросового привода и отрицательно скажется на
функционировании рычага управления.
50
УСТАНОВКА ПОДВЕСНОГО МОТОРА (модификация R)
ВНИМАНИЕ
ПОСТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ТРОСОВЫЙ ПРИВОД
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

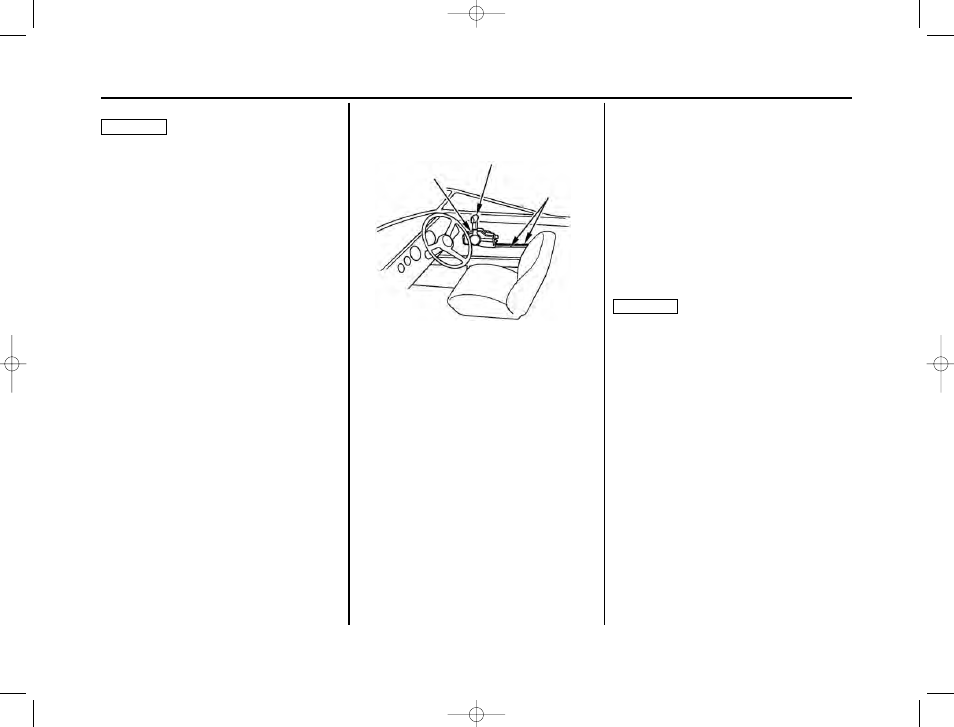

Расположение поста дистанционного управления
ВНИМАНИЕ
