26

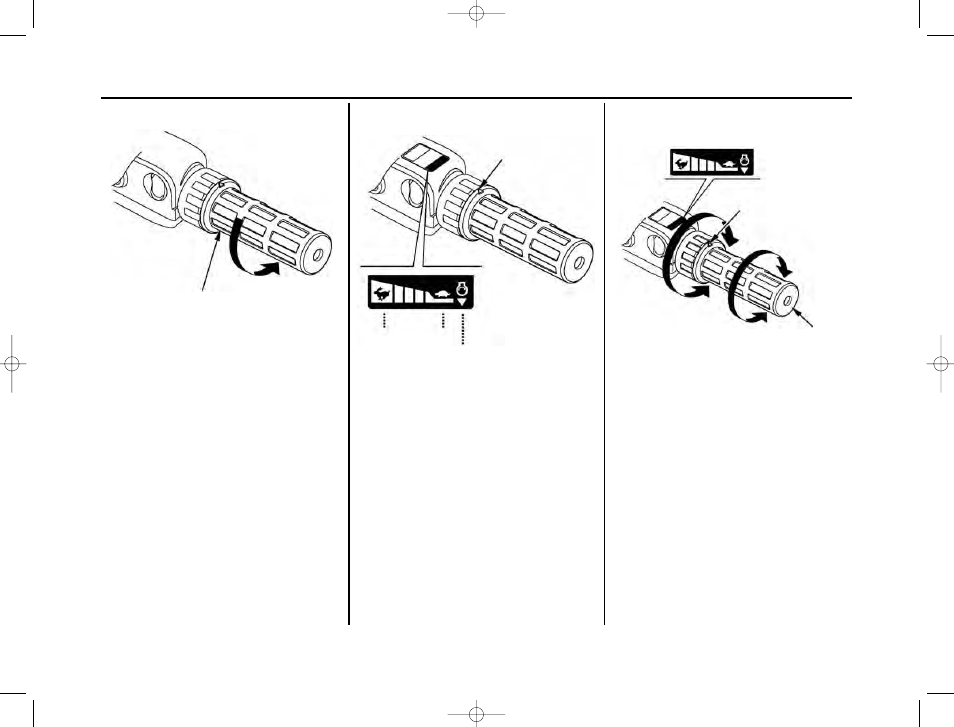

Частота вращения вала двигателя регулируется
поворотом рукоятки к себе или от себя. При повороте
рукоятки в направлении показанной на рисунке
стрелки обороты двигателя увеличиваются.
Диаграмма на рукоятке указывает на обороты
двигателя.
Используйте фрикционный фиксатор рукоятки
акселератора при длительном движении с
постоянной скоростью. Поверните кольцо по часовой
стрелке, для того чтобы зафиксировать рукоятку
акселератора в требуемом положении. Для
освобождения рукоятки акселератора поверните
кольцо против часовой стрелки.
Рукоятка акселератора
РУКОЯТКА АКСЕЛЕРАТОРА
УКАЗАТЕЛЬ ПОЛОЖЕНИЯ
РУКОЯТКИ
ВЫСО
КИЕ
ОБО
РОТЫ
ПУСК
ДВИГАТЕЛЯ
НИЗ
КИЕ
ОБО
РОТЫ
Кольцо фрикционного фиксатора рукоятки
акселератора
КОЛЬЦО ФРИКЦИОННОГО
ФИКСАТОРА РУКОЯТКИ
АКСЕЛЕРАТОРА
ЗАФИКСИ
РОВАТЬ
РУКОЯТКА
АКСЕЛЕРАТОРА
ОРГАНЫ УПРАВЛЕНИЯ (модификация Н)
ОТПУСТИТЬ
