www.stiebel-eltron.com WPF E | WPF cool | 5
ЭКСПлУАТАцИя
ЭКСПлУАТАцИя
обзор функций
Ŧ Интерфейс RS 232 для настройки и контроля с помощью ПК
Ŧ Расширение системы пультом дистанционного управления FEK
и FE 7
Ŧ Ввод предельных значений для защиты системы и теплового
насоса от замерзания
Ŧ Автоматическое включение насоса
Ŧ Возможность сброса
Ŧ Сохраненный список неисправностей с точным отображением
на дисплее кода неисправности, даты и времени
Ŧ быстрая и точная диагностика неисправностей путем анализа
системы, включая считывание температуры теплового насоса и
периферийных устройств без использования дополнительного
оборудования
Ŧ Предварительные установки программы-таймера для всех
контуров нагрева и горячей воды
Ŧ Интегрирован дифференциальный регулятор солевого
раствора или измеритель количества тепла
4.1 Эксплуатация
Управление осуществляется на 3 уровнях. Уровни управления 1 и
2 доступны как для пользователя, так и для специалиста. Уровень
управления 3 предназначен только для специалиста:
уровень управления 1 (крышка панели управления закрыта)
На этом уровне можно устанавливать такие режимы, как режим
готовности, программирования, продолжительный дневной
режим и режим длительного понижения температуры и т.д.
уровень управления 2 (крышка панели управления открыта)
На этом уровне можно настраивать такие параметры системы,
как температура в помещении, температура горячей воды,
программы нагрева и т.д.
уровень управления 3 (только для специалиста)
Этот уровень защищен кодом и может использоваться только
специалистом. На этом уровне устанавливаются параметры,
характерные для теплового насоса и системы.
4.2 кратко о важном
настройки
Любые настройки осуществляются по одинаковой схеме:
При открытии крышки панели управления система управления
переключается в режим программирования. Внизу на дисплее
на параметре системы ROOM TEMP HC1 (Температура в
помещении 1) появляется символ стрелки . Поворотом ручки
настройки стрелку можно установить на параметр системы,
который подлежит изменению.
Для изменения значения параметра системы нажмите кнопку
. При включении красной контрольной лампы над кнопкой
значение, отображаемое в настоящий момент, можно изменять
с помощью ручки настройки . Повторно нажмите кнопку
, контрольная лампа гаснет, и новое заданное значение
сохраняется в памяти. Если после сохранения значения красная
контрольная лампа над кнопкой не гаснет,то можно изменять
другие значения этого параметра путем дальнейшего нажатия
кнопки . Процесс программирования можно завершать лишь
после того, как погаснет красная контрольная лампа.
Завершение процесса программирования
После ввода и сохранения нужных изменений параметров
процесс можно завершить, закрыв крышку панели
управления. Если требуются дополнительные изменения,
поворачивайте ручку настройки до тех пор, пока на
дисплее не появится индикация BACK (НАЗАД), после чего
нажмите кнопку . В результате осуществляется возврат
на предыдущий уровень. При закрывании крышки панели
управления при светящейся контрольной лампе над кнопкой
система управления возвращается в исходное состояние.
Измененное значение не сохраняется.
Следует ознакомиться!
При первом вводе в эксплуатацию проводится проверка
системы, т.е., при запросе на дисплее отображаются
все подключенные к этому моменту датчики. Датчики,
которые не были подключены перед подачей
напряжения, системой управления не учитываются и,
в результате, не отображаются на дисплее. Символ
стрелки пропускает параметр системы.
Пример: Если при первом вводе в эксплуатацию датчик горячей
воды водонагревателя не был подключен, то параметры системы
DHW TEMP (Температура горячей воды) и DHW PROGRAM
(Программа для горячей воды) пропускаются. В результате
программирование этих значений невозможно.

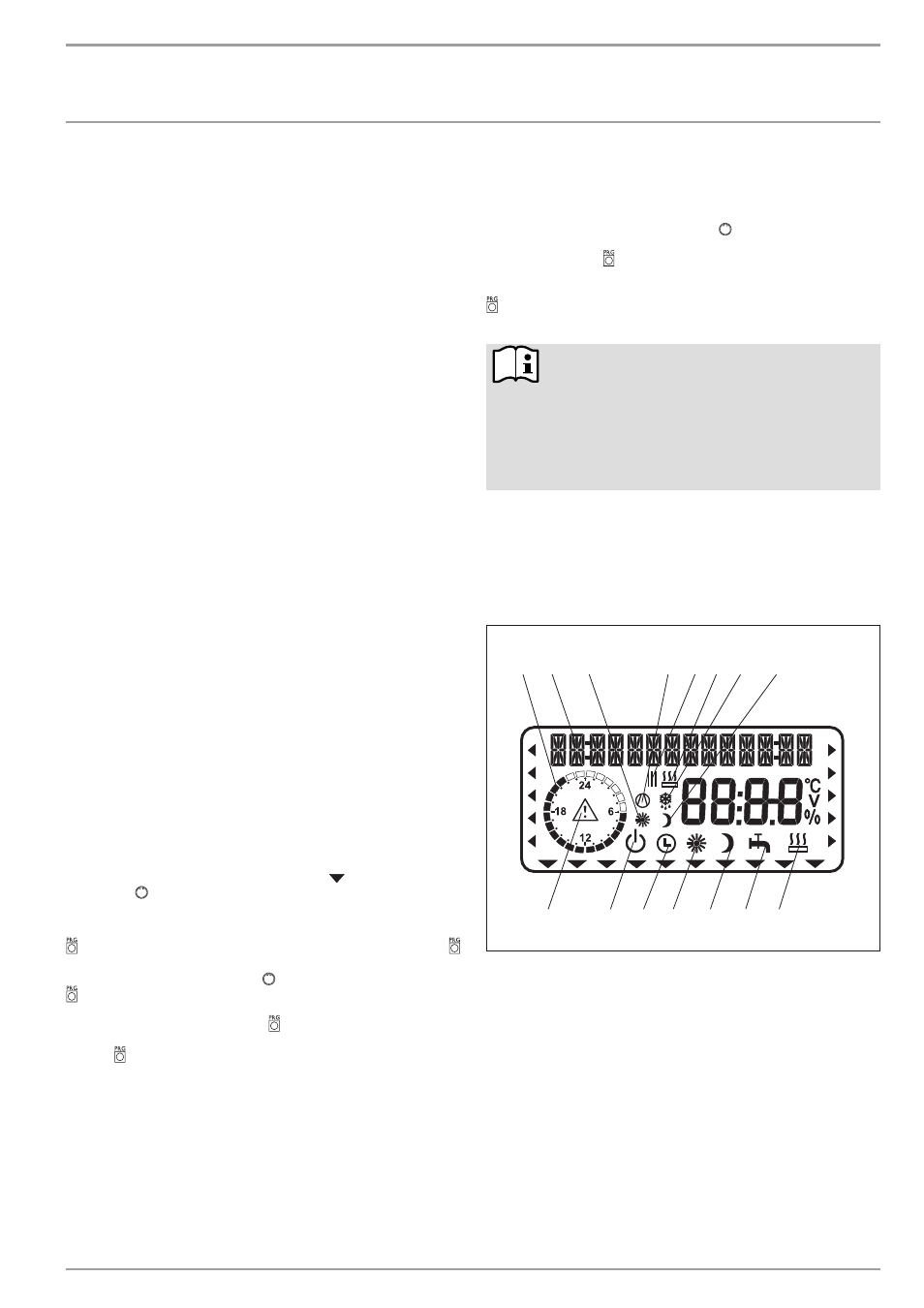

индикация на дисплее со всеми отображаемыми элементами
C26_03_01_0206
2 8 7 6 5 4 3 1
15 14 13 12 11 10 9
1 Время нагрева для отопления и горячей воды (черный цвет)
2 Индикация текста длиной 14 знаков
3 Дневной режим для нагревательного контура 1
4 Работает компрессор
5 Периоды включения режима отопления и приготовления
горячей воды
6 2. -й теплогенератор работает
7 Оттаивание
8 Режим понижения температуры нагревательного контура 1
9 Дополнительный нагреватель
10 Приготовление горячей воды
11 Режим длительного понижения температуры
12 Продолжительный дневной режим
13 Автоматический режим
14 Режим готовности
15 Сообщение о неисправности (мигает)
