МОНТАЖ
МОНТАЖ
10.4 Монтаж контура источника тепла
(солевого раствора)
Внешний контур источника тепла (контур солевого раствора)
должен быть выполнен в соответствии с проектной
документацией Stiebel Eltron.
Разрешенный солевой раствор:
Ŧ Жидкий теплоноситель в виде концентрата на основе
этиленгликоля, № для заказа: 23 11 09
Ŧ Жидкий теплоноситель в виде концентрата на основе
этиленгликоля, № для заказа: 16 16 96
10.4.1 циркуляционный насос и требуемый объёмный
расход
См. главу, в которой описывается минимальный объемный
расход теплоотвода и источника тепла, — «Настройка объемного
расхода в источнике тепла».
10.4.2 подключение и заправка солевым раствором
Прежде чем подключать тепловой насос, необходимо проверить
герметичность контура источника тепла и основательно его промыть.
Один из прилагаемых предохранительных узлов, если
используется жидкий теплоноситель этиленгликоль, нужно
подключить к контуру солевого раствора (предложение: над
тепловым насосом). Заизолируйте предохранительный узел для
предотвращения образования конденсата.
Для удобства подключения к контуру солевого раствора
к прибору прилагаются соединительные звенья.
Необходимо определить объем контура источника тепла. Объем
солевого раствора в тепловом насосе в условиях эксплуатации
указан в нижеследующей таблице.
Тепловой насос
Объем солевого раствора
WPF 5 E
WPF 5 cool
9,8
л
11,0 л
WPF 7 E
WPF 7 cool
10,4 л
11,6 л
WPF 10 E
WPF 10 cool
11,0 л
12,2 л
WPF 13 E
WPF 13 cool
11,2 л
12,4 л
WPF 16 E
WPF 16 cool
11,2 л
12,4 л
Общий объем соответствует необходимому объему солевого
раствора, приготовленного из неразбавленного этиленгликоля
и воды. Содержание хлоридов в воде не должно превышать 300
ppm (частей на миллион).
соотношение компонентов смеси
Концентрация солевого раствора при использовании
в качестве источника тепла геотермического коллектора или
геотермического зонда разная.
Соотношение компонентов смеси указано в нижеследующей
таблице.
Этиленгликоль
Вода
Геотермический зонд
25%
75%
Геотермический коллектор
33%
67%

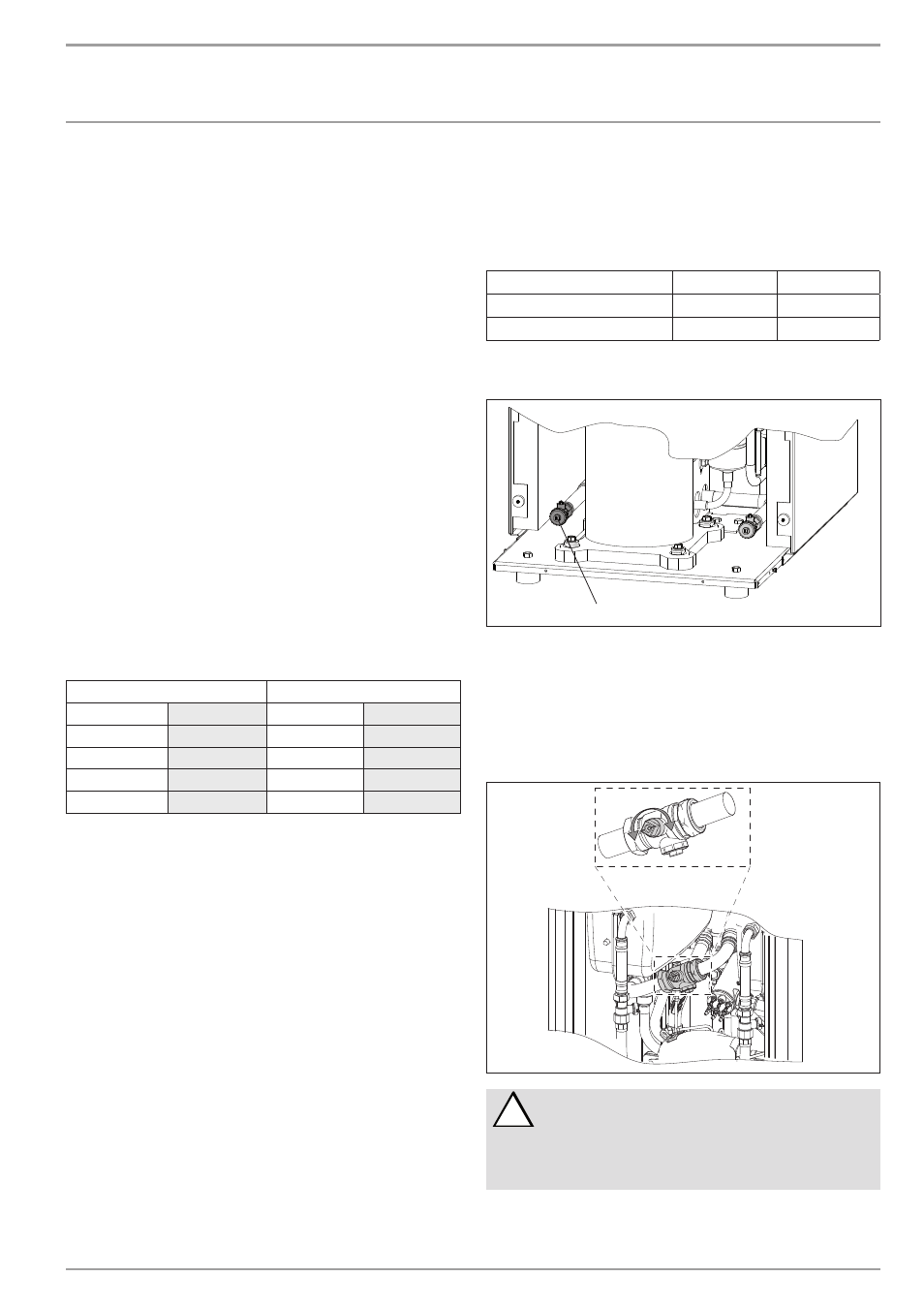

Заполнение контура солевого раствора
Заполнить контур солевого раствора через сливной штуцер.
1
26
�0
3�
01
�1
60
6
1 Опорожнение со стороны солевого раствора
После заполнения системы солевым раствором и перед первым
вводом в эксплуатацию сливной кран необходимо держать
открытым до тех пор, пока из него не начнет выходить солевой
раствор. В линии к сливному крану не должно оставаться воды.
26
�0
3�
01
�1
72
9�
!
Повреждение прибора!
f
f
При первом вводе в эксплуатацию следует один
раз проверить действие углового шарового
запорного клапана при работающем насосе
контура рассола, для чего клапан следует
закрыть и снова открыть.
