WPF E | WPF cool |
25
МОНТАЖ
ЭлЕКТРОПОДКлюЧЕНИЕ

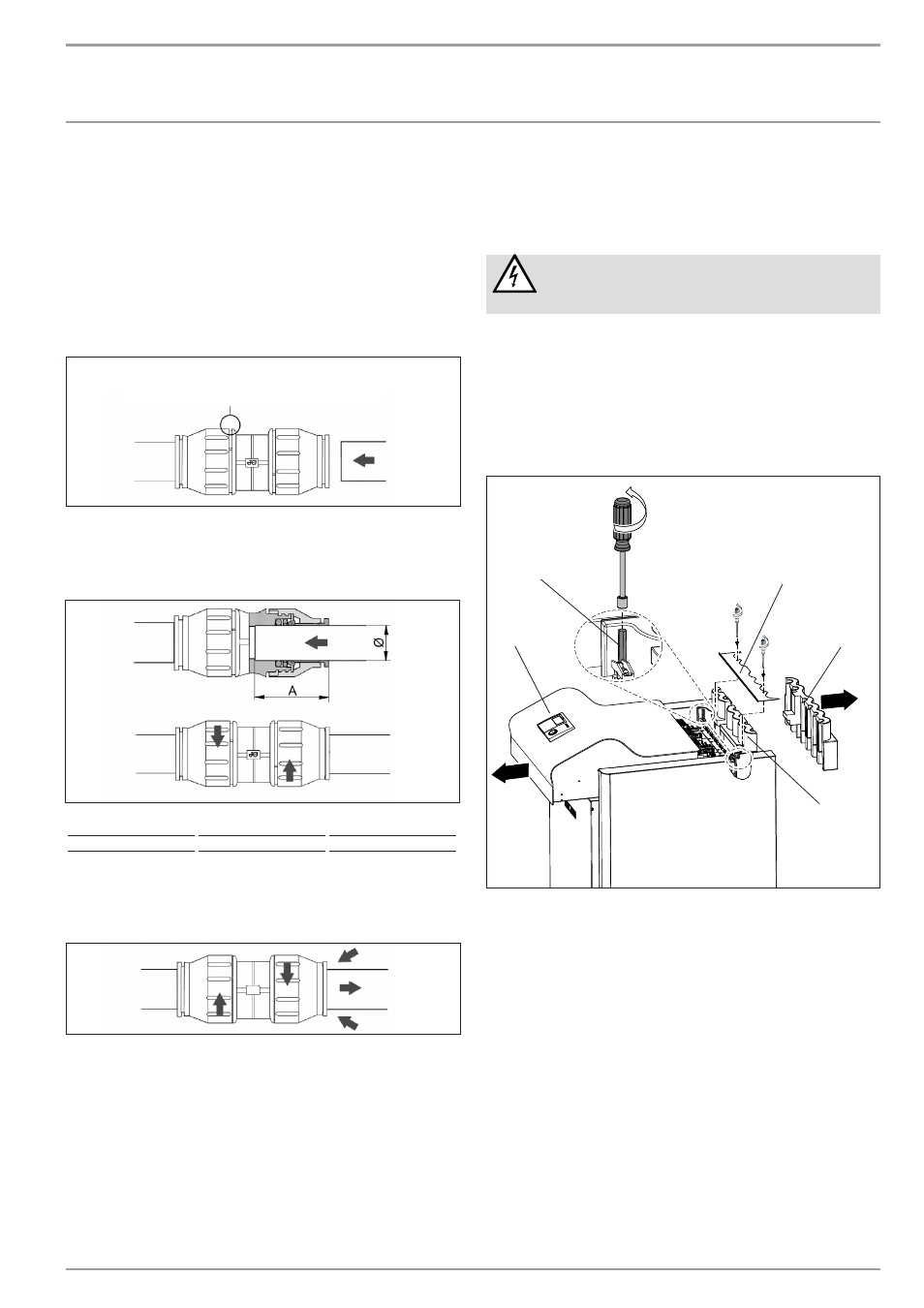

10.10 Монтаж штекерных разъемов
Штекерные разъемы оснащены фиксатором с зубьями из
нержавеющей стали и уплотнительным кольцом круглого сечения.
Дополнительно они обладают функцией «поворот и фиксация».
При простом повороте резьбового наконечника от руки труба
фиксируется в соединительном звене, а уплотнительное кольцо
прижимается к трубе.
соединение
Перед установкой фитинг должен быть разблокирован. В этой
позиции между резьбовым наконечником и корпусом фитинга
образуется узкий зазор.
Зазор между резьбовым наконечником и
корпусом (незафиксированная позиция)
26
�0
3�
01
�0
69
3
Вставьте трубу через кольцо до упора в соединительное
звено. Затяните резьбовой наконечник до упора в корпус. В
результате кольцо прижимается к трубе, а соединительное звено
фиксируется.
26
�0
3�
01
�0
69
3
Ø
22 mm
28 mm
A
35 mm
44 mm
Разъединение
Отворачивайте резьбовой наконечник до тех пор, пока не
образуется узкий зазор. Поверните фиксатор пальцами назад
и не отпускайте. Теперь вставленную трубу можно извлечь.
26
�0
3�
01
�0
69
3
11. Эл
ектроподключение
11.1 общие сведения
Работы по подключению может выполнять только специалист
с допуском и в соответствии с настоящим руководством!
Опасно для жизни! Высокое напряжение!
П р е ж д е ч е м п р и с т у п а т ь к р а б о т а м
в распределительной коробке, обесточьте прибор.
Необходимо получить технические условия в соответствующем
предприятии электрических сетей на подключение прибора.
11.2 Электроподключение
Соединительные клеммы находятся в распределительной
коробке прибора под верхней крышкой.
Для подключения необходимо использовать кабели,
соответствующие предписаниям.
26
�0
3�
01
�1
08
1
5
1
4
2
3
1 Защитная планка
2 6-гранная стойка
3 Крышка
4 Передний теплоизоляционный корпус
5 Задний теплоизоляционный корпус
»
Удалить защитную планку.
»
Отвернуть торцовым ключом 6-гранные стойки и вытащить
крышку вперед.
»
Снять задний теплоизоляционный корпус.
»
Проложить электропровода через проход в переднем
теплоизоляционном корпусе.
»
Затем пропустите электропроводку через разгрузочные
фиксаторы.
»
Проверьте действие разгрузочных фиксаторов.
