МОНТАЖ
МОНТАЖ
9. Мо
нтаж
9.1 общие сведения
!
Указание:
Данный тепловой насос предназначен для
установки в помещениях, за исключением влажных
помещений.
Тепловой насос не следует устанавливать под спальными
комнатами или по соседству с ними. Проходы для труб через стены
и перекрытия необходимо изолировать от корпусного шума.
Помещение, в котором устанавливается прибор, должно отвечать
следующим требованиям:
Ŧ Отапливаемое.
Ŧ Прочные полы (вес прибора указан в технических
характеристиках).
Ŧ Следует соблюдать минимальные интервалы (см. главу
«Размеры и соединения»)
Ŧ Основание должно быть ровным, твердым и прочным.

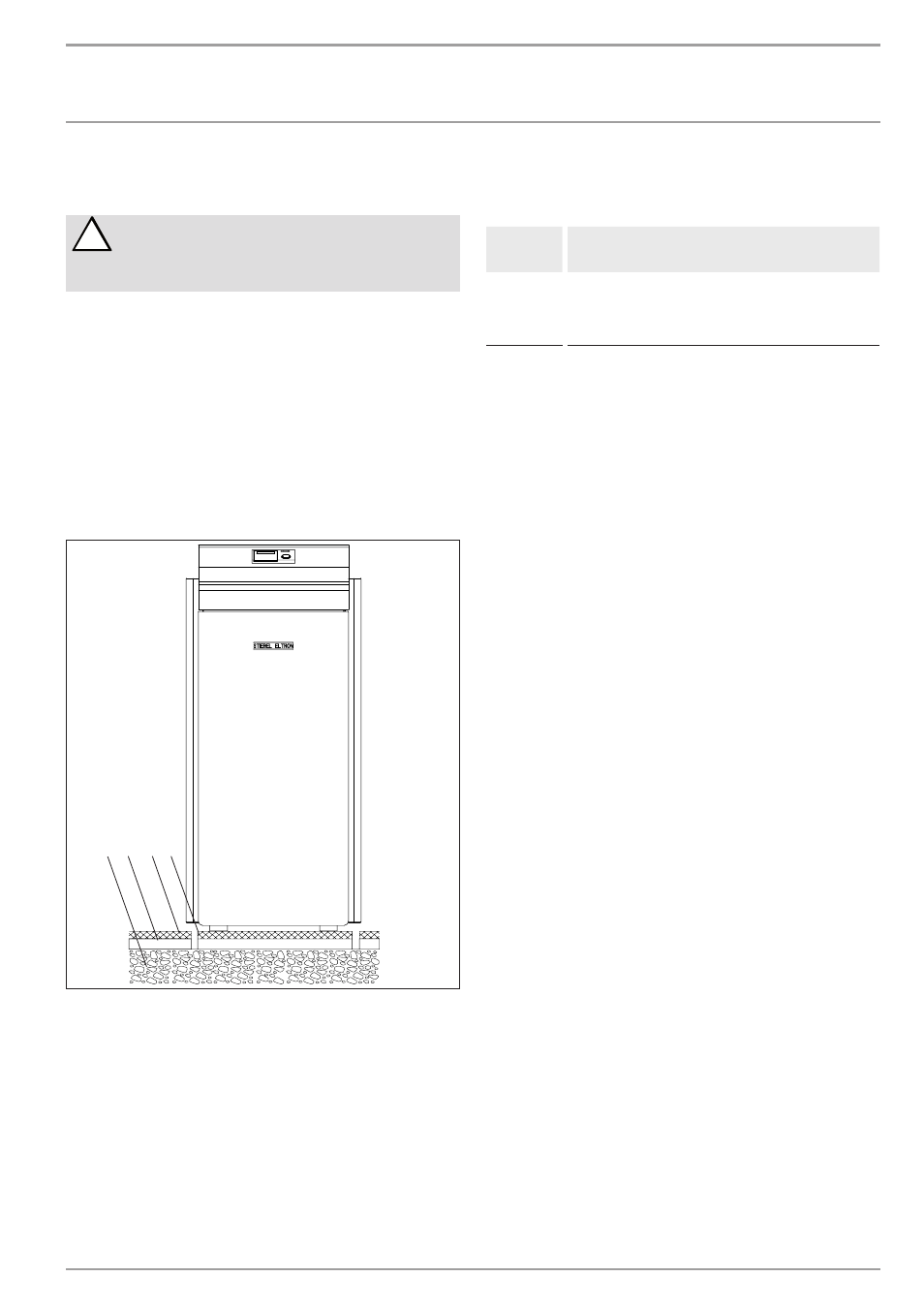

Ŧ Чтобы обеспечить малошумную работу теплового насоса при
его монтаже на бесшовных полов на изолирующем основании
нужно удалить пол и изоляцию вокруг места установки насоса.
1
4
3
2
C
26
�0
3�
01
�1
07
7
1 бетонное перекрытие
2 Изоляция от ударного шума
3 бесшовный пол на изолирующем основании
4 Выемка
Ŧ Помещение не должно быть взрывоопасным из-за наличия
пыли, газов или паров.
Ŧ Площадь пола в помещении для установки должна составлять
не менее 3 м², при этом его объем не должен превышать 6 м³.
Ŧ При установке теплового насоса в котельной вместе с другими
отопительными приборами необходимо удостовериться, что это
не будет отрицательно влиять на работу других отопительных
приборов.
9.2 Электромонтаж
В соответствии с VDE 0298-4, а также с учетом характеристик УЗО
необходимо использовать кабели следующих сечений:
устройство
защитного
отключения
сечение кабеля
C 16 A
2,5 мм²
1,5 мм² только в случае двух жил, на которые приходится
н а г ру з к а , и у к л а д ке к а б е л я н а о д н о й с т е н е и л и
в электромонтажной трубке на одной стене.
Электрические характеристики указаны в главе «Технические
характеристики».
Защитите 2 электрические цепи прибора и систему
управления отдельными защитным автоматами.
