ЭКСПлУАТАцИя
ЭКСПлУАТАцИя
4.5.7 Графические характеристики нагрева
В разделе меню HEATING CURVES (Графические характеристики
нагрева) можно настраивать соответствующую графическую
характеристику нагрева для нагревательного контура 1 и 2.
Указание: Для каждого нагревательного контура специалистом
настроена оптимальная графическая характеристика нагрева
с учетом характеристик здания и системы. В нагревательном
контуре 1 она базируется на температуре обратки ТН
и в нагревательном контуре 2 - на температуре подачи
в смесителе.
При изменении графической характеристики нагрева в системе
управления тепловым насосом на дисплее вверху отображается
рассчитанная заданная температура обратки или подачи
в зависимости от наружной температуры и заданной температуры
в помещении.
Если на уровне управления 3 с помощью параметра
фиксированной температуры выбрана некоторая температура,
то графическая характеристика нагрева 1 исчезает, и на
дисплее отображается заданное фиксированное значение
соответствующей температуры.

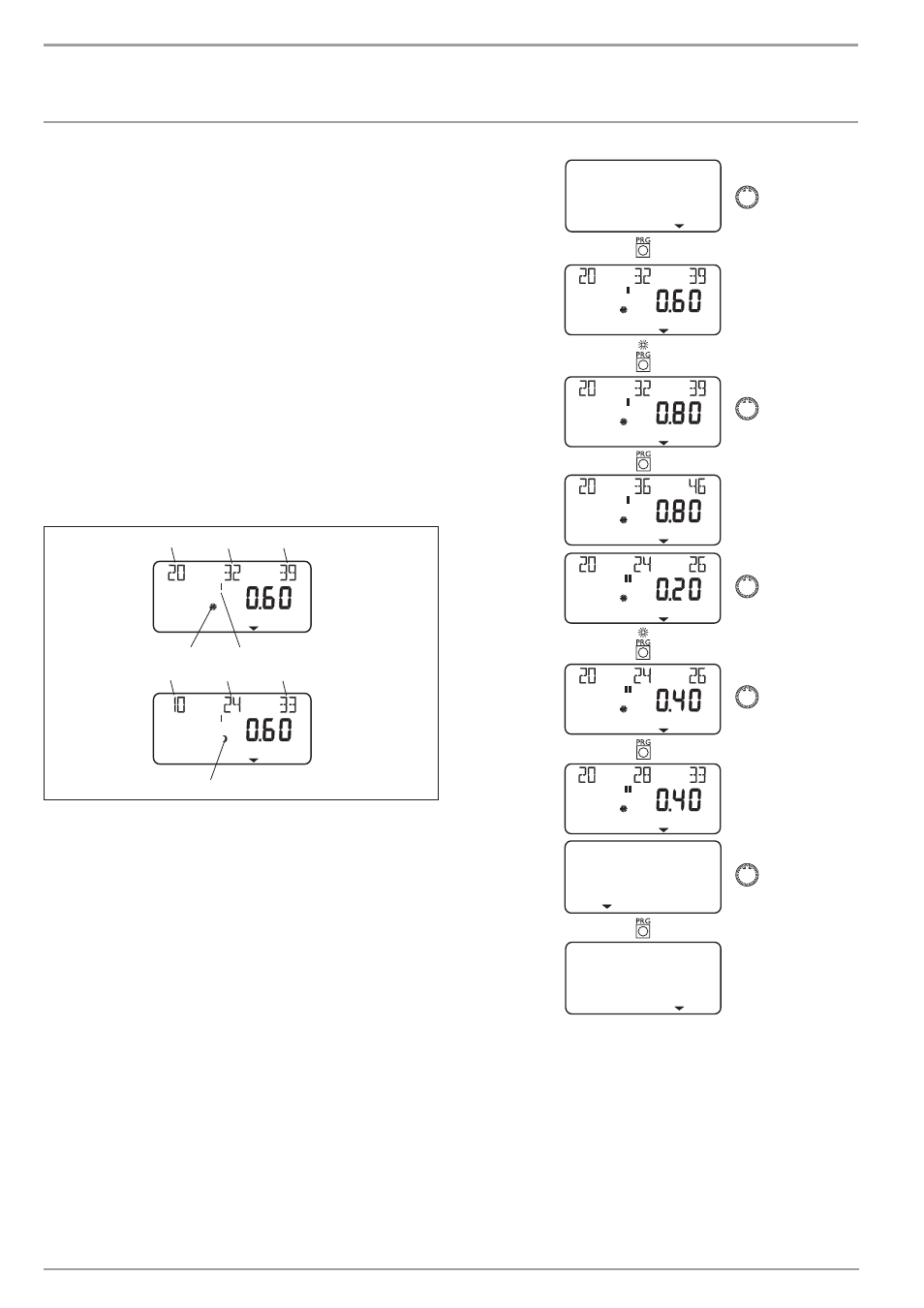

изменение графической характеристики нагрева
C26
�03
�01
�1068
1
3
2
4
5
6
1
3
2
1 Относительно наружной температуры + 20 °C
2 Относительно наружной температуры 0 °C
3 Относительно наружной температуры - 20 °C
4 Дневной режим
5 Нагревательный контур 1
6 Режим понижения температуры
HEATING CURVES
BACK
HEATING CURVES
