МОНТАЖ
ЭлЕКТРОПОДКлюЧЕНИЕ
!
Внимание: Компрессор должен работать только
в одном направлении вращения. Если во время
пуска компрессора на дисплее системы управления
WPMiw появляется сообщение о неисправности
NO OUTPUT (отсутствие мощности), измените
направление вращения магнитного поля, поменяв
местами две фазы.
присоединяемая мощность дополнительного нагревателя
Для обеспечения приемлемой температуры горячей воды
необходимо подключить дополнительный нагреватель! На
наклейке под заводской табличкой необходимо пометить ячейку
напротив соответствующей присоединяемой мощности.

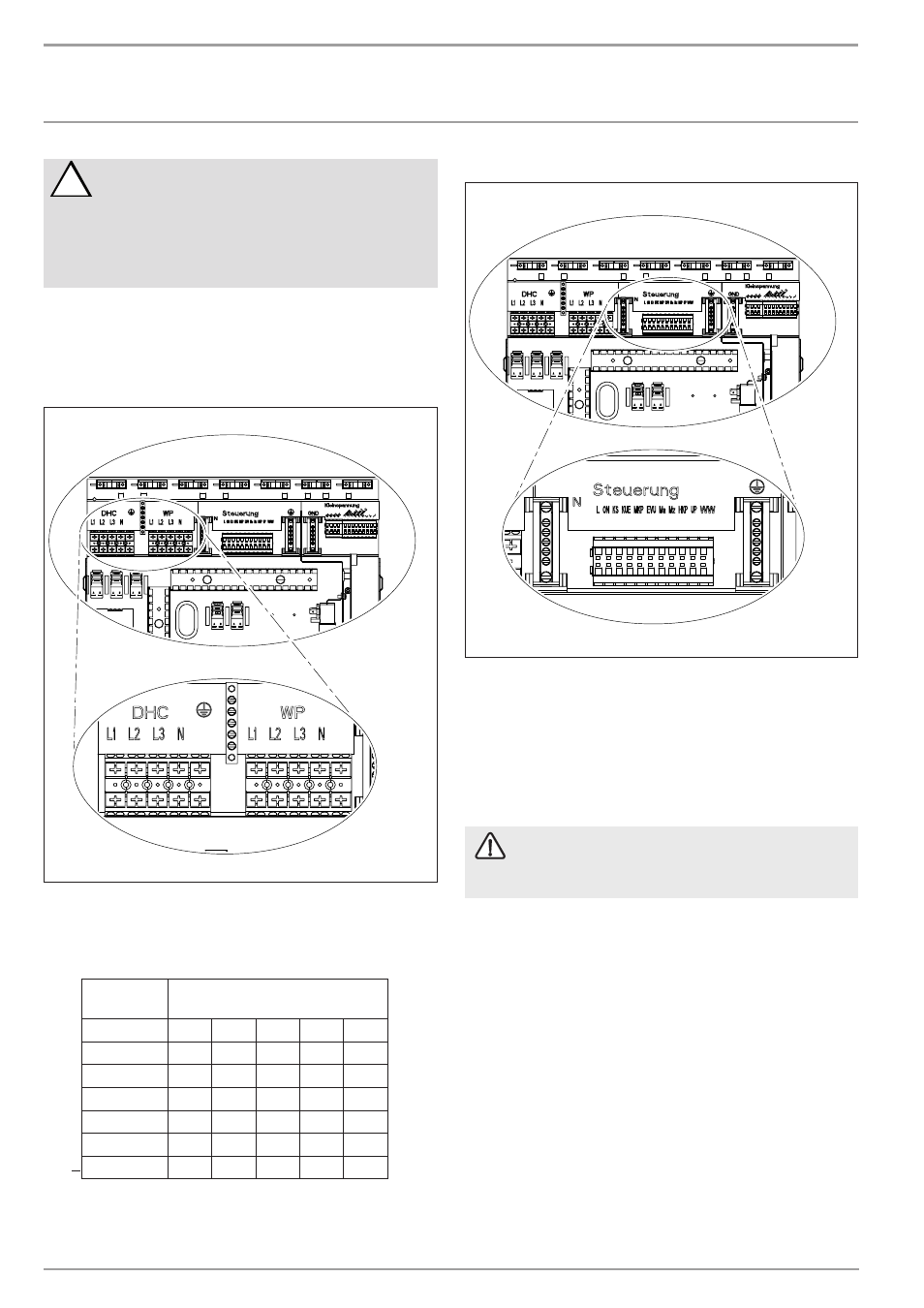

11.2.1 клемма X3: прибор и дополнительный нагреватель
26
�0
3�
01
�1
07
8
Подключение к сети
WP Тепловой насос (компрессор)
L1, L2, L3, N, PE
DHC Дополнительный нагреватель
L1, L2, L3, N, PE
Присоединяемая
мощность
Расположение клемм
2,6 кВт
L1
N
PE
3,0 кВт
L2
N
PE
3,2 кВт
L3
N
PE
5,6 кВт
L1
L2
N
PE
5,8 кВт
L1
L3
N
PE
6,2 кВт
L2
L3
N
PE
8,8 кВт
L1
L2
L3
N
PE
11.2.2 клеммы X4: система управления
26
�0
3�
01
�1
07
9
Подключение к сети: L, N, PE
Выходы:
ON
Сигнал компрессора
KS
Сигнал насоса солевого раствора
KUE Охлаждение
MKP
Насос контура смесителя и N, PE
M(A)
Открытие смесителя
M(Z)
Закрытие смесителя
HKP
Насос нагревательного контура и N, PE
UP Насос
WW
Горячая вода
Если используются высокопроизводительные
циркуляционные насосы, то их нельзя подключать
напрямую. Необходимо использовать внешнее реле с
коммутационной способностью минимум 10 A/250 B AC
Входы управления:
EVU
Сигнал разрешения L´ EVU
