Монтаж электроподключение – Инструкция по эксплуатации STIEBEL ELTRON WPF 5-16 E cool с 01.08.2009
Страница 27
www.stiebel-eltron.com
WPF E | WPF cool |
27
МОНТАЖ
ЭлЕКТРОПОДКлюЧЕНИЕ

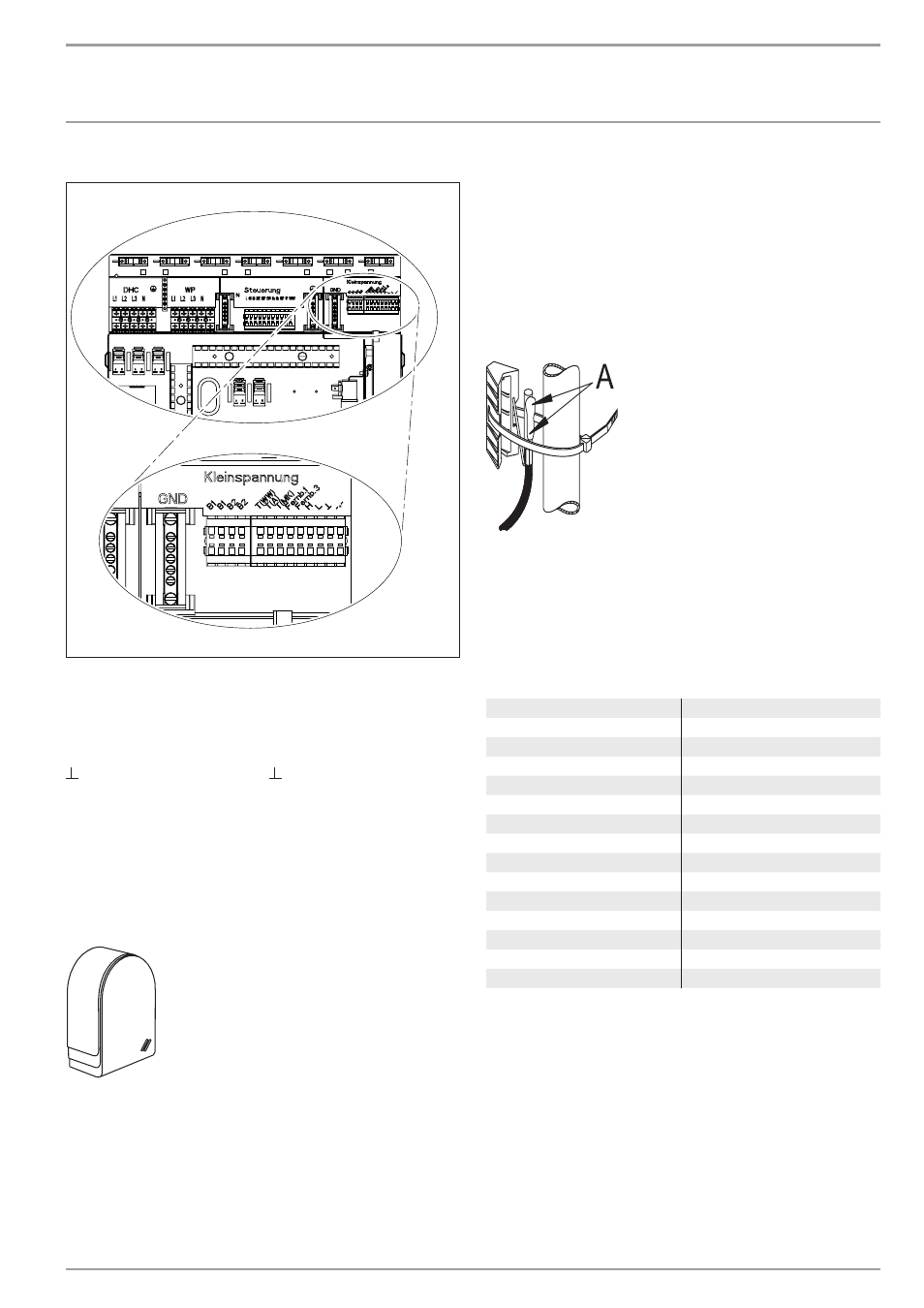

11.2.3 клеммы X2: низкое напряжение
26
�0
3�
01
�1
08
0
T(WW)
Датчик температуры горячей воды и земля
T(A)
Датчик наружной температуры и земля
T(MK)
Датчик температуры контура смесителя и земля
Fernb. 1 Пульт дистанционного управления 1
Fernb. 3 Пульт дистанционного управления 3
H
ШИНА High
L
ШИНА Low
ШИНА Ground (Земля)
« + »
ШИНА « + »
GND
Земля для датчика температуры
11.2.4 Монтаж датчика
Датчики температуры существенно влияют на работу системы
отопления. Поэтому необходимо следить за правильной
посадкой и хорошей изоляцией датчиков.
наружный датчик AFS 2 (имеется в дополнительных
принадлежностях)
Установите наружный датчик на стене, расположенной на
северной или северо-восточной стороне. Минимальные
расстояния: 2,5 м от пола, 1 м в сторону от окна и дверей Датчик
наружной температуры не должен располагаться над окнами,
дверями и воздушными каналами, на него не должны попадать
прямые солнечные лучи, он должен быть открыт для погодных
условий.
Датчик наружной температуры необходимо подключать
к клемме X2 (T(A)) и к клеммной колодке заземления X26 прибора.
Монтаж:
»
Снимите крышку.
»
Закрепите нижнюю часть прилагаемым винтом.
»
Подключите провод.
»
Установите крышку. Крышка должна зафиксироваться с щелчком.
накладной датчик AVF 6
Датчик требуется при использовании контура смесителя.
Указание по монтажу:
»
Почистите трубу.
»
Нанесите теплопроводящую пасту А.
»
Закрепите датчик хомутом.
Значения сопротивления датчика PTC
Все установленные в приборе датчики (датчик обратной линии,
подачи и датчик солевого раствора), наружный датчик AFS 2,
контактный датчик AVF 6 и погружной датчик PTC TF 6A имеют
одинаковое значение сопротивления.
Температура в °C
Сопротивление в Ω
– 20
1367
– 10
1495
0
1630
10
1772
20
1922
25
2000
30
2080
40
2245
50
2417
60
2597
70
2785
80
2980
90
3182
100
3392
