МОНТАЖ
ВВОД В ЭКСПлУАТАцИю
летний режим применяется также при работе с пультом
дистанционного управления FE 7 или FEK для соответствующего
нагревательного контура.

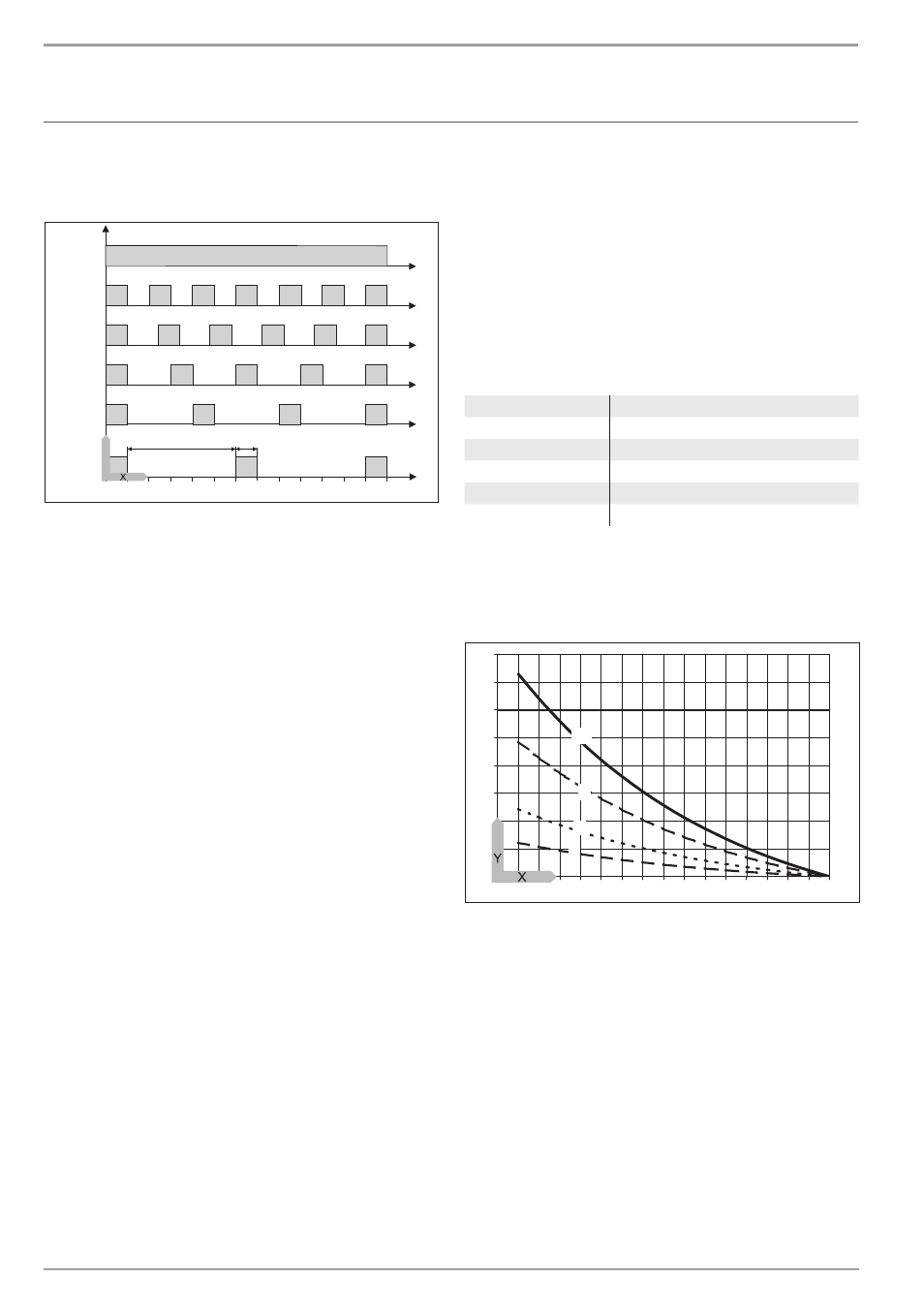

0 10 20 30 40 50 60
< -10
-10
-5
0
5
10
Y
2 1
84
�0
3�
01
�0
03
9
Y Наружная температура в °C
X Время в минутах
1 Перерыв
2 Время работы насоса
10
BU PUMP CONST (ПРОДОЛЖИТЕЛЬНАЯ
РАБОТА НАСОСА)
При использовании накопителя данный параметр необходимо
устанавливать на OFF (ВыКл).
11
FIXED VALUE (ФИКСИРОВАННОЕ ЗАДАННОЕ
ЗНАЧЕНИЕ)
Фиксированное значение температуры
Обратная линия теплового насоса регулируется до
установленного фиксированного значения. Программа таймера
игнорируется. Разные положения переключателя программ
влияют только на работу контура смесителя (при его наличии). В
положении переключателя программ Standby (Готовность) при
установленном фиксированном значении активируется защита
от замерзания, а компрессор выключается. Алгоритм летнего
режима при регулировании с помощью фиксированного значения
не применяется, это значит, что насос непосредственного
нагревательного контура не выключается.
При закрытой крышке на дисплее отображается программа
управления с фиксированным значением, то есть время нагрева.
12
SOURCE (истоЧник тепла)
Защита от замерзания для тепловых насосов «солевой
раствор-вода»
Тепловой насос может эксплуатироваться только в режиме
«солевой раствор-вода».
Этиленгликоль в качестве солевого раствора (к нему относится
также пропиленгликоль) означает, что защита теплового насоса
от замерзания деактивирована, переключение реле давления
защиты от замерзания более не работает.
карбонат калия в качестве солевого раствора (жидкий
теплоноситель STIEBEL-ELTRON с номером для заказа 18 54 72)
означает, что защита теплового насоса от замерзания
деак тивирована. При этом обеспечено вк лючение
циркуляционного насоса солевого раствора при наружной
температуре – 10 °C даже в том случае, если тепловой насос не
работает. При наружной температуре – 8 °C он вновь выключается.
ALM 0, 30, 60, 120 и 180
(Только вместе с воздушно-тепловым модулем рекуперации LWM 250)
При температуре солевого раствора на входе < 10 °C и при
использовании модуля рекуперации и этиленгликоля или
пропиленгликоля в качестве солевого раствора можно проводить
регенерацию системы с источником тепла. С помощью настроек
можно устанавливать время инерционной работы насоса солевого
раствора после выключения теплового насоса.
Указанные числовые значения соответствуют времени
инерционной работы в минутах при средней температуре
солевого раствора на входе 0 °C.
Настройка Время инерционной работы насоса
ALM 0 1 минута
ALM 30 30 минут
ALM 60 60 минут
ALM 120 120 минут
ALM 180 180 минут
При возрастании температуры солевого раствора на входе общее время
инерционной работы насоса солевого раствора сокращается. При
падении температуры солевого раствора на входе время инерционной
работы увеличивается. Начиная с температуры солевого раствора на
входе 10 °C, минимальное время всегда составляет одну минуту.
Время инерционной работы насоса солевого контура с
модулем рекуперации
0
50
100
150
200
250
300
350
400
-6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 84
�0
3�
01
�0
01
6
1
4
3
2
Y Время инерционной работы насоса солевого контура [минуты]
X Температура солевого раствора на входе [°C]
1 ALM 30
2 ALM 60
3 ALM 120
4 ALM 180
GWS
(только вместе со станцией отопления энергией грунтовых вод
GWS)
Эта настройка означает, что минимальная температура источника
«QUELLE MIN» задана на уровне 2 °C.
