МОНТАЖ
ВВОД В ЭКСПлУАТАцИю

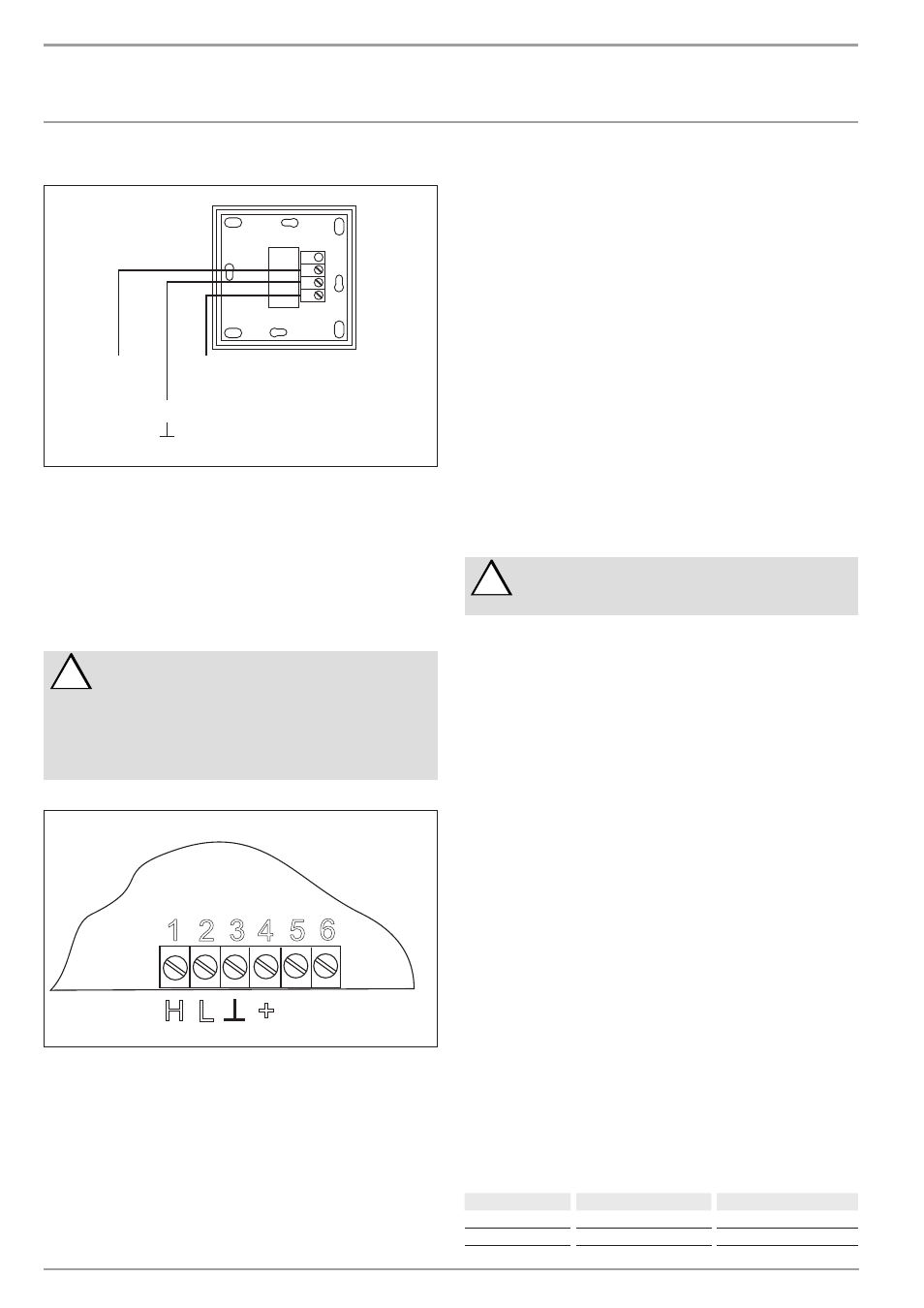

11.3 пульт дистанционного управления FE 7
Fernb.3 Fernb.1
1
2
3
Клеммная колодка для пульта FE 7
26
�2
1�
01
�0
00
8
П
ул
ьт
ди
ст
ан
цион
ног
о
уп
ра
вле
ни
я 1
П
ул
ьт
ди
ст
ан
цион
ног
о
уп
ра
вле
ни
я 3
Изменять заданную температуру в помещении для
нагревательного контура 1 или нагревательного контура 2
на ± 5 °C с помощью пульта дистанционного управления FE 7
можно только в автоматическом режиме. Дополнительно
можно изменять режим работы. Пульт необходимо подключать
к клеммам Fernb.1 (Пульт дистанционного управления 1) и Fernb.3
(Пульт дистанционного управления 3) на клеммной колодке X2 и
на клеммной колодке заземления X26 прибора.
11.4 пульт дистанционного управления FEK
!
Указание!
Для модели WPF...cool при поверхностном
охлаждении, например, нагреваемый пол,
охлаждающие перекрытия ... обязательно
требуется пульт FEK. Кроме температуры
помещения он также определяет точку росы во
избежание образования конденсата.
клеммная колодка для пульта FEK
1 2 3 4 5 6
H L +
26
�0
3�
01
�0
094
С помощью пульта дистанционного управления FEK
можно изменять заданную температуру в помещении для
нагревательного контура 1 или нагревательного контура 2 на ±
5 °C и режим работы. Пульт необходимо подключать к клеммам
H, L, I и + на клеммной колодке X2 прибора.
12. Вв од в эксплуатацию
любые настройки из ведомости ввода в эксплуатацию теплового
насоса, ввод прибора в эксплуатацию, а также инструктаж
пользователя должны проводиться специалистом.
Ввод в эксплуатацию необходимо осуществлять в соответствии
с настоящим руководством по монтажу и руководством по
эксплуатации и установке системы управления теплового насоса.
Для ввода в эксплуатацию можно пригласить специалистов
нашей сервисной службы, эта услуга платная.
Если настоящий прибор используется на производстве,
необходимо учитывать положения по технике безопасности,
предусмотренные при вводе в эксплуатацию. Подробные
сведения по этому вопросу можно получить в соответствующем
учреждении надзора (например, в технадзоре).
После ввода в эксплуатацию необходимо заполнить протокол
ввода в эксплуатацию, приведенный в настоящем руководстве.
12.1 контроль перед вводом в эксплуатацию
До ввода в эксплуатацию проверьте нижеуказанные пункты.
12.1.1 система отопления
Ŧ Заполнена ли система отопления с нужным давлением и открыт
ли клапан аварийного стравливания воздуха?
!
Внимание:
При наличии нагреваемого пола учитывайте
максимальную температуру системы.
12.1.2 Датчик температуры
Ŧ Правильно ли подключены и расположены наружный датчик
и датчик обратной линии (с учетом накопителя)?
12.1.3 подключение к сети
Ŧ Правильно ли выполнено подключение к сети?
Ŧ Если при подаче напряжения на клемму теплового насоса
(сеть) на дисплее сообщение о неисправности не появляется,
то подключение к трехфазной сети выполнено правильно.
При появлении сообщения о неисправности NO OUTPUT
(Отсутствие мощности) необходимо изменить подключение фаз.
12.2 первый ввод в эксплуатацию
12.2.1 настройка графической характеристики нагрева:
Эффективность теплового насоса ухудшается с возрастанием
температуры подачи. Поэтому необходимо тщательно
настраивать графическую характеристику нагрева. Слишком
высоко настроенные графики нагрева приводят к тому, что
зональные или терморегулирующие клапаны закрываются, из-за
чего в нагревательном контуре происходит падение объемного
расхода ниже минимального.
Правильно настроить графические характеристики нагрева
помогут следующие шаги:
Ŧ Полностью откройте терморегулирующий(-е) клапан(-ы)
или зональный(-е) клапан(-ы) в ведущем помещении
(например, в жилой комнате и ванной).
Мы не рекомендуем устанавливать в ведущем помещении
терморегулирующие или зональные клапаны. Отрегулируйте
температуру для этих помещений с помощью пульта
дистанционного управления.
Ŧ Согласуйте графическую характеристику нагрева при разных
наружных температурах (например, – 10 °C и + 10 °C) таким образом,
чтобы в ведущем помещении установилась нужная температура.
Ориентировочные значения для начального этапа:
параметр нагреваемый пол Радиаторное отопление
График нагрева 0,4 0,8
Динамика регулятора 5 15
