ЭКСПлУАТАцИя
ОПИСАНИЕ ПРИбОРА
3. Оп исание прибора
Прибор представляет собой тепловой насос для системы
отопления, предназначенный для эксплуатации в качестве
теплового насоса типа "солевой раствор-вода". Тепловой
насос отбирает у теплоносителя (солевого раствора) тепло на
низкотемпературном уровне, которое затем с более высокой
температурой отдается воде отопительного контура вместе
с энергией, поглощенной компрессором. В зависимости от
температуры источника тепла сетевую воду можно нагревать до
температуры подачи 60 °C.
В приборах установлены циркуляционный насос солевого
раствора, циркуляционный насос системы отопления и 3-ходовой
клапан для переключения между контуром отопления и контуром
приготовления горячей воды. Приготовление горячей воды
осуществляется путем прокачки нагретой тепловым насосом
сетевой воды через теплообменник водонагревателя, в ходе чего
она отдает тепло нагреваемой воде.
Приборы управляются с помощью встроенной погодозависимой
автоматики (система управления теплового насоса WPMiw).
Система управления WPMiw также управляет нагревом
воды до нужной температуры. Если во время приготовления
горячей воды срабатывает датчик высокого давления или
реле контроля горячего газа и если деактивирована функция
ECO, то приготовление горячей воды с помощью встроенного
дополнительного электронагревателя автоматически
завершается. Если функция ECO активирована, то приготовление
горячей воды завершается и заданное значение температуры
горячей воды заменяется уже достигнутой температурой.
Смеситель WPMiw также управляет работой устройства
аварийного отопления. Управление дополнительным
генератором тепла невозможно.
3.1 особенности WPF...cool
В приборе WPF...cool дополнительно установлен теплообменник
и 3-ходовой клапан для переключения между режимом
отопления или охлаждения.
Понижение температуры в жилом помещении осуществляется
путем прокачки солевого раствора через дополнительный
теплообменник, при этом солевого раствора отбирает тепло у
сетевой воды и отдает его более прохладному грунту.
4. Эк сплуатация

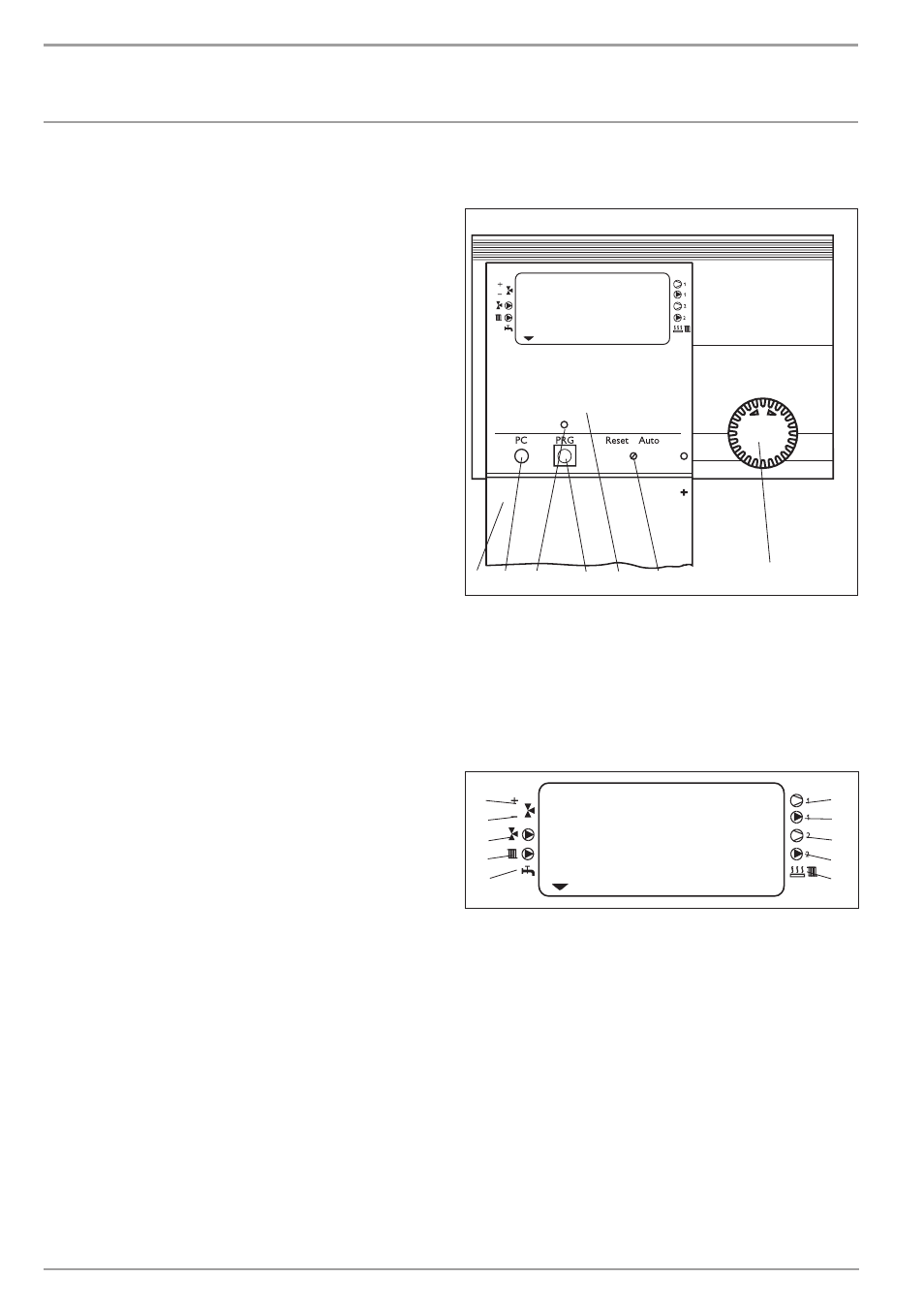

система управления теплового насоса WPMiw
1
2 7 4 5 6 3
ROOM TEMP HC1
ROOM TEMP
HC1
ROOM TEMP
HC2
DHW TEMPTIME/D
ATE
HOLID
AY/P
AR
TY
TEMPER
ATURES
HEA
TING CUR
VES
HEA
TING PR
OG
DHW PR
OGR
AM
CO
M
MI
SS
IO
N
ING
26
�0
3�
01
�0
19
7
1 Ручка регулировки
2 Переключатель Reset / Auto (Сброс / Автоматический
режим)
3 Меню прибора
4 Кнопка «Программирование»
5 Контрольная лампа «Программирование»
6 Оптический интерфейс RS 232
7 Крышка панели управления (открыта)
индикатор состояния системы
26
�0
3�
01
�1
06
1
6
7
8
9
10 1
2
3
4
5
1 Компрессор 1
2 Подающий насос 1 накопителя
3 Компрессор 2
4 Подающий насос 2 накопителя
5 2. -й теплогенератор (отопление)
6 Открывание смесителя
7 Закрывание смесителя
8 циркуляционный насос нагревательного контура 2 «Контур
смесителя»
9 циркуляционный насос нагревательного контура 1 «Контур
радиаторов»
10 Приготовление горячей воды
