МОНТАЖ
МОНТАЖ
проверка концентрации солевого раствора:
»
Определите плотность смеси этиленгликоля и воды, например,
с помощью ареометра.

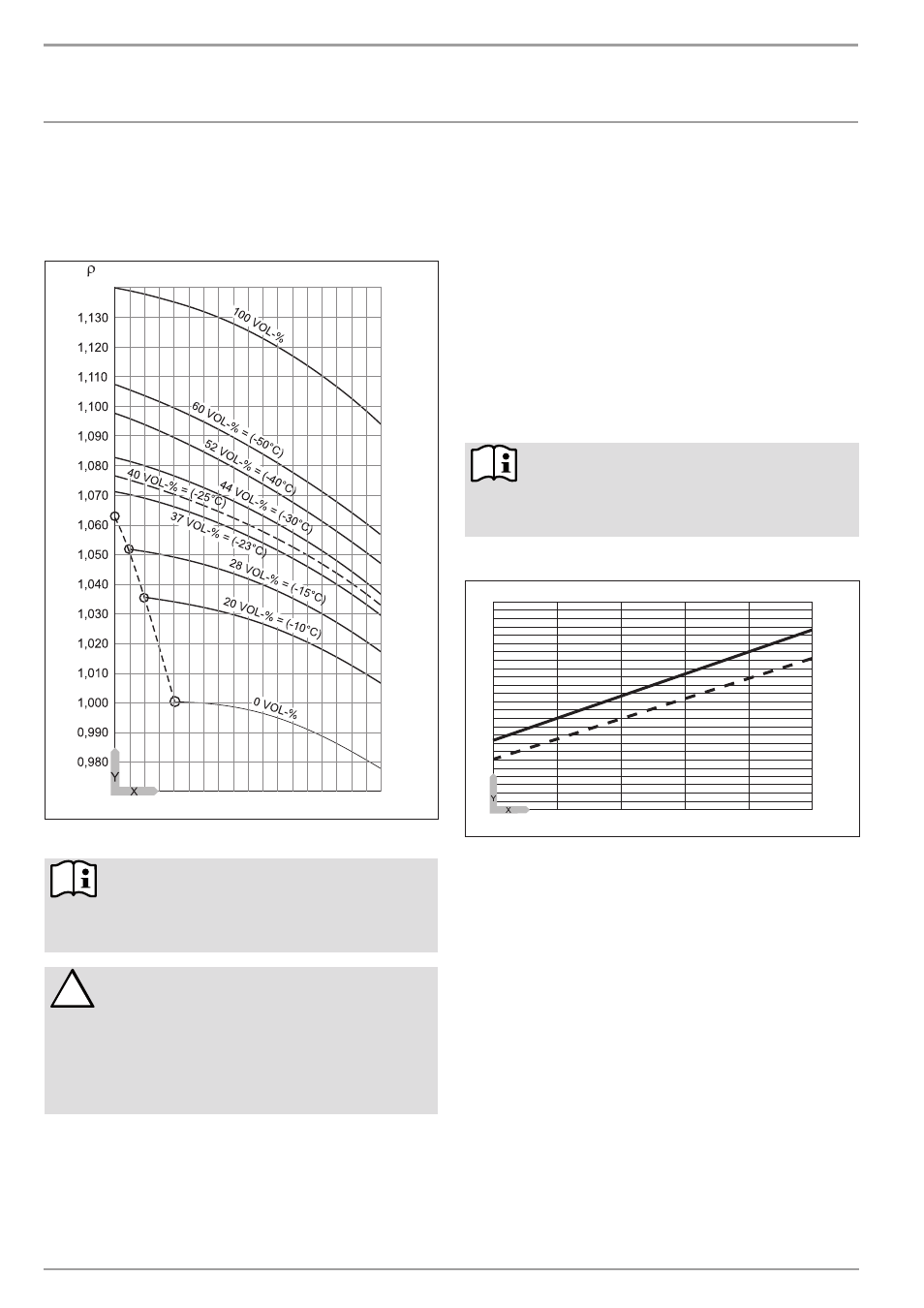

Фактическую концентрацию можно определить по измеренной
плотности и температуре на графике.
-20 -10 0
10 20
30
[°C]
40 50 60
[g/cm
3
]
26
�0
3�
01
�0
83
3
= Защита от замерзания
Следует ознакомиться!
Указанные рабочие характеристики приведены
для гликоля. При использовании пропиленгликоля
указанные рабочие характеристики незначительно
отличаются.
!
Указание!
Указанные рабочие характеристики приведены
для этиленгликоля. При использовании жидкого
теплоносителя Stiebel Eltron в виде готовой
смеси (№ для заказа: 185472) указанные рабочие
характеристики (см. «Технические характеристики /
Технические характеристики») отличаются
незначительно.
Все линии контура солевого раствора необходимо изолировать
теплоизоляционным материалом, препятствующим диффузии.
Необходимо следить за правильным подключением линии
подачи и обратки солевого раствора.
Установленный в приборе напорный расширительный бак
установлен и опломбирован на заводе. Проверить и при
необходимости откорректировать начальное давление
напорного расширительного бака (контур с рассолом), причем
давление наполнения установки должно быть выше величины
начального давления плюс макс. перепада давления.
При грунтовых зондах напорный расширительный бак рассчитан
на объем наполнения 600 л.
10.4.3 настройка объемного расхода в источнике тепла
Объемный расход в источнике тепла задается разницей
температур в контуре источника тепла.
»
Включить в приборе режим отопления или приготовления
горячей воды.
»
Регулировку работы насоса источника тепла нужно начать
после минимум 10 минут работы теплового насоса.
На распределителе контура источника необходимо настроить
такую величину ∆p-constant, чтобы не превышалась максимальная
разница температур.
Следует ознакомиться!
Температуру источника тепла на входе можно
считать на дисплее системы управления теплового
насоса в разделе меню TEMPERATURES (Сведения о
температурах).
Макс. разница температур в рассоле при использовании
тепловых насосов типа «рассол-вода»
6
1
2
5
4
3
2
1
-5
0
5
10
15
20
84
�0
3�
01
�0
01
7
Y
Макс. разница температур
[K]
X
Температура рассола
[°C]
1
линия подачи системы отопления 35 °C
2
линия подачи системы отопления 50 °C
10.5 подключение отопительных контуров
Отопительная система с тепловым насосом должна быть
выполнена специалистом в соответствии со схемой подключения
системы отопления/водоснабжения, содержащейся в проектной
документации.
»
Прежде чем подключать тепловой насос, тщательно промойте
систему трубопроводов. Такие инородные тела как грат от
сварки, ржавчина, песок, уплотнительный материал... негативно
влияют на эксплуатационную безопасность теплового насоса.
»
Подключите тепловой насос со стороны системы отопления.
Следите за герметичностью.
Необходимо следить за правильным соединением линии подачи
и обратки системы отопления.
Для удобства подключения к системе отопления к прибору
прилагаются соединительные звенья.
Один из прилагаемых предохранительных узлов нужно
подключить к обратной линии отопительного контура (обратная
линия горячей воды).
