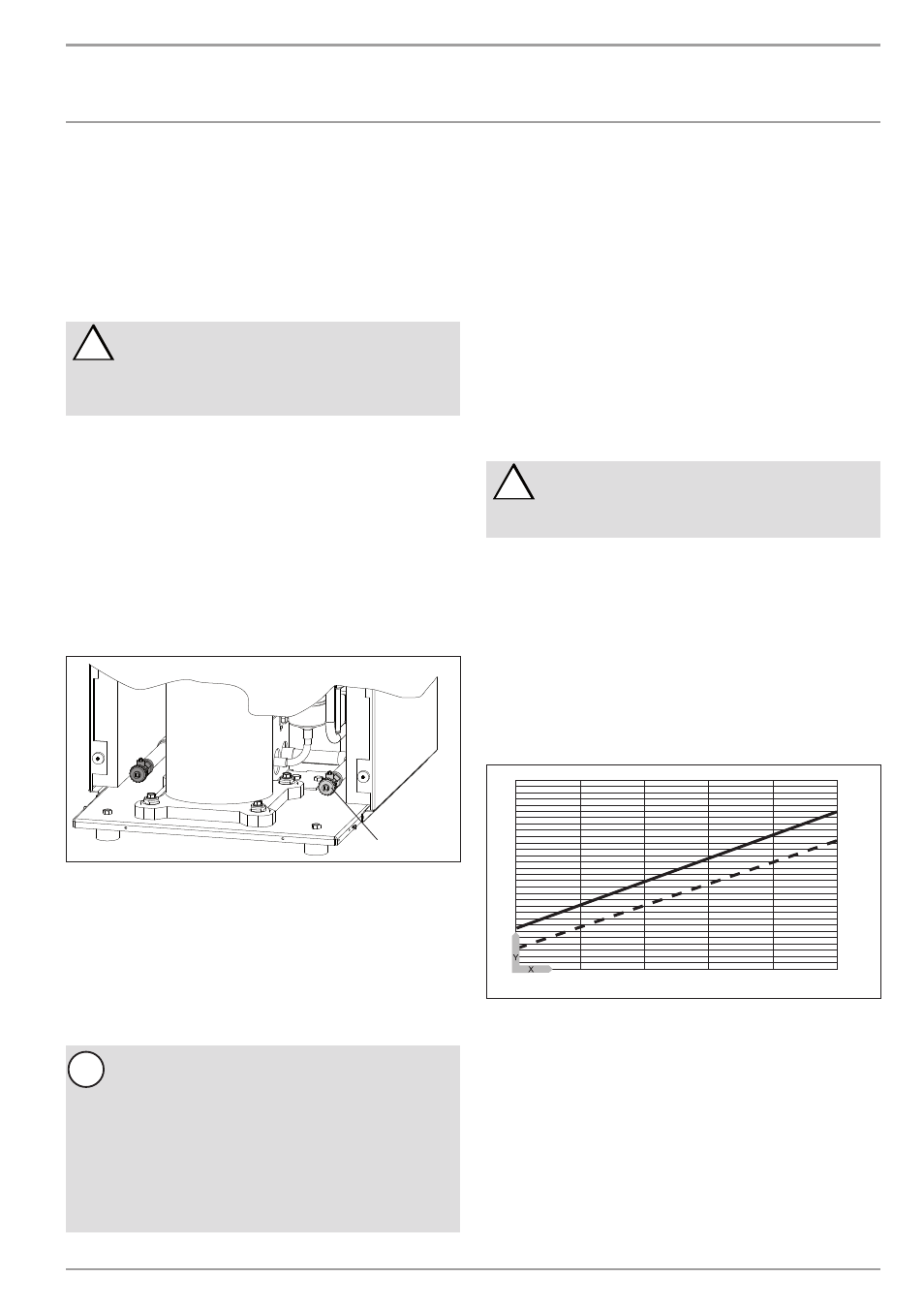

www.stiebel-eltron.com WPF E | WPF cool | 23
МОНТАЖ
МОНТАЖ
Теплоизоляция осуществляется в соответствии с действующими
нормативными документами.
При расчете нагревательного контура необходимо учитывать
максимально допустимую внешнюю разность давлений.
Колпачковый к лапан ус танов ленного напорного
расширительного бака на стороне системы отопления открыт
и опломбирован на заводе.
10.5.1 Диффузия кислорода
!
Внимание!
Избегайте применения открытых систем отопления
или стальных труб в сочетании с обогреваемыми
полами из пластмассовых труб, не защищенных от
диффузии.
При использовании систем подогрева пола из пластмассовых
труб, не защищенных от диффузии, или открытых систем
отопления из-за диффузии кислорода на стальные детали,
например, внутренний бак, металлические радиаторы или
стальные трубы могут корродировать.
Продукты коррозии, например, налет ржавчины, могут осесть
в конденсаторе теплового насоса и в результате сужения
поперечного сечения стать причиной потери мощности
теплового насоса или его выключения из-за срабатывания реле
высокого давления.
10.6 Заполнение системы отопления
Заполнять систему отопления через сливной штуцер.
26
�0
3�
01
�1
60
6
1
1 Сливной штуцер со стороны системы отопления
10.6.1 качество воды
Для сведения к минимуму ущерба от образования известковых
отложений, необходимо при заполнении системы водой для
отопления соблюдать следующее:
Общая жесткость воды должна быть 1 °dH (0,18 ммоль/л щелочных
земель).
При невозможности выполнения вышеуказанных требований
необходимо привести мероприятия по умягчению воды.
!
Опасность повреждения!
З а п р е щ а е т с я и с п о л ь з о в а т ь п о л н о с т ь ю
обессоленную или дождевую воду, поскольку это
приводит к ускоренной коррозии. Соответствующее
оборудование для умягчения воды, а также для
заполнения и промывки систем отопления можно
взять напрокат в нашей заводской службе сервиса
либо приобрести в специализированных магазинах.
Можно также использовать производимую нами
арматуру для умягчения воды HZEA.
10.7 удаление воздуха из системы отопления
Тщательно удалите воздух из трубопроводной системы.
10.8 Минимальный объемный расход
теплоотвода
Тепловой насос разработан таким образом, что для
гидравлической развязки объемных потоков контура теплового
насоса и нагревательного контура в сочетании с панельными
нагревательными системами промежуточный резервуар не
требуется.
Однако, если предусмотрена установка радиаторов или
нескольких нагревательных контуров, то мы рекомендуем
использовать промежуточный резервуар или гидравлический
переходник.
Приборы WPF 13 и 16 нужно обязательно эксплуатировать
с промежуточным резервуаром или гидравлическим
переходником.
!
Опасность повреждения!
Для обеспечения надежности работы теплового
насоса необходимо поддерживать минимальный
объемный расход при любом его режиме.
Минимальный объемный расход без промежуточного
резервуара
Минимальный объемный расход настраивается за счет разности
температур системы отопления.
Насос нагревательного контура следует настроить с учетом
постоянной величины ∆p-constant. Постоянную величину
∆p-constant необходимо установить таким образом, чтобы
максимальное значение разности температур не было
превышено.
Макс. разность температур со стороны системы отопления
без промежуточного резервуара
1
2
18
14
16
10
12
8
6
-5 0 5 10 15 20
84
�0
3�
01
�0
09
1�
Y Макс. разница температур [K]
х Температура источника тепла на входе [°C]
1 линия подачи системы отопления 35 °C
2 линия подачи системы отопления 50 °C
Если прибор работает в режиме отопления, а промежуточный
резервуар при этом не используется, то обеспечить минимальный
объемный расход можно двумя способами:
установить перепускной клапан
Необходимо установить перепускной клапан, соответствующий
номинальному внутреннему диаметру труб и другим параметрам
системы отопления, настройку произвести следующим образом:
»
Полностью открыть нагревательный контур / нагревательные
контуры.
