МОНТАЖ
ВВОД В ЭКСПлУАТАцИю
Ŧ Если температуру в помещении необходимо связать с контуром
регулирования, фактор влияния датчика температуры
в помещении необходимо установить на значение > 0.
20
30
40
20
50
60
70
80
90
15
16
19
17 18
21 22 23 24 25
0
10
20
30
40
0
50
60
70
80
90
20
-20
0
10
15
10
5
-5
-10
-15
Y
X 1
Y
X 2
1
1
1
2
3
4
5
84
�0
3�
01
�0
01
8
Y
Температура подачи [°C]
X1
Температура в помещении [°C]
X2
Наружная температура [°C]

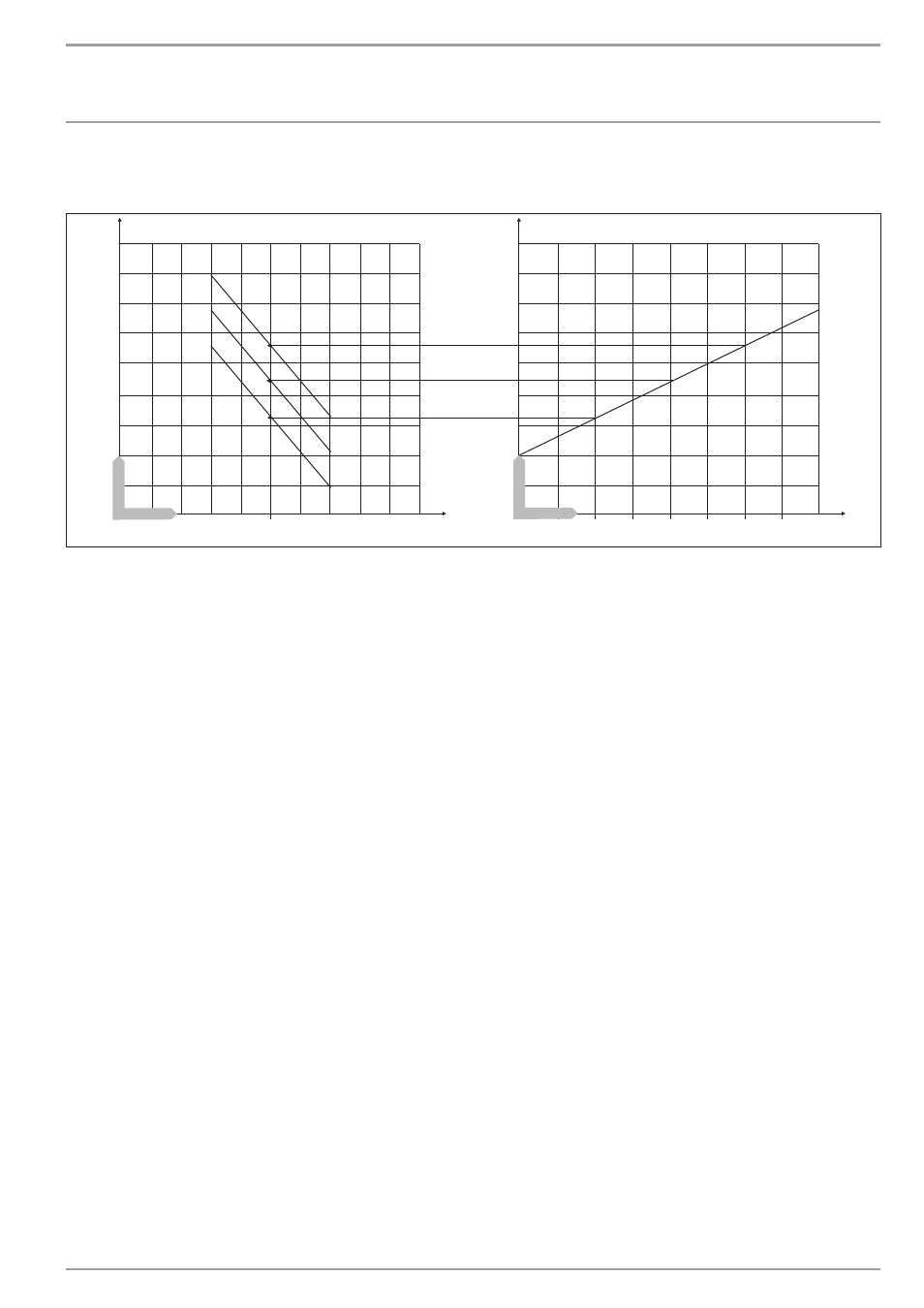

1
Фактор влияния датчика температуры в помещении при K
= 10 и S = 1,2 и рассогласовании +/- 2 K
2
Диаграмма нагрева S = 1,2
3
Заданное значение в линии подачи в зависимости от
погодных условий при ϕA = -10 °C
4
Заданное значение в линии подачи в зависимости от
погодных условий при ϕA = 0 °C
5
Заданное значение в линии подачи в зависимости от
погодных условий при ϕA = 10 °C
