МОНТАЖ
ВВОД В ЭКСПлУАТАцИю
Таким образом, чем меньше рассогласование, тем все короче
становится продолжительность включения смесителя, а перерыв
все длиннее.
Если при одном и том же рассогласовании значение динамики
смесителя уменьшается, продолжительность включения
становится все больше, а перерыв все короче.

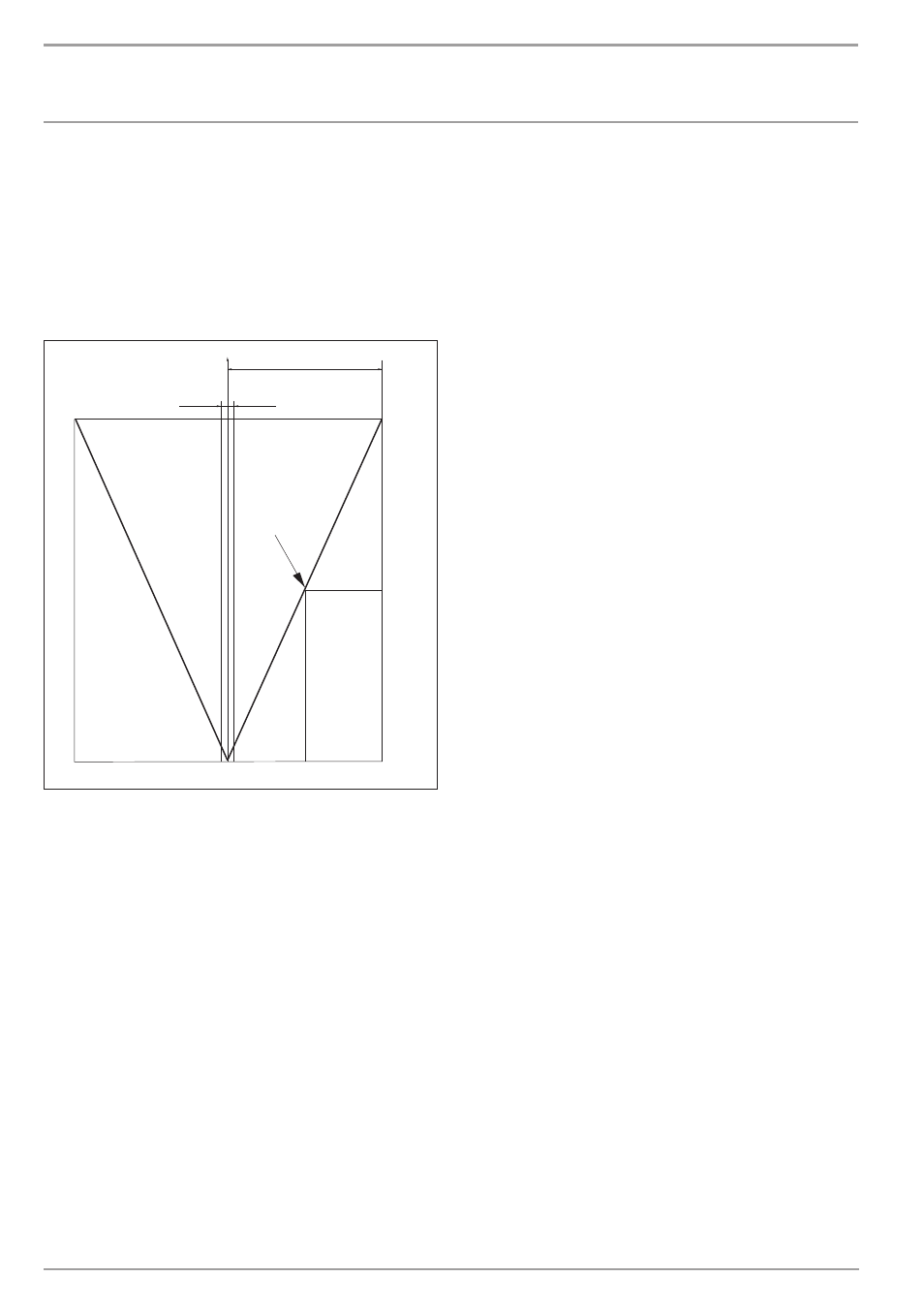

Пример для регулировки 100 и текущего рассогласования 5 K.
5 K от 10 K = 50% = продолжительность включения
пример рассогласования
± 1 K
П
род
ол
ж
ит
ел
ьн
ос
ть в
кл
ю
че
ни
я в
%
Рассогласование в K
C
26
�0
3�
01
�1
06
7
1
2
1 Регулировка 100 = рассогласование 10 K
2 Рассогласование 5 K
19
FROST PROTECT
(ЗАЩИТА ОТ ЗАМЕРЗАНИЯ)
Для предотвращения замерзания системы отопления при
установленной температуре защиты от замерзания включаются
насосы нагревательного контура, гистерезис обратного
переключения составляет 1 K.
20
SELECT REM CON
(ВЫБОР FE)
Пульт дистанционного управления FE 7 можно выбирать для
обоих нагревательных контуров
С помощью параметра SELECT REM CON (Выбор FE) можно
предварительно выбрать, на какой нагревательный контур
должен действовать пульт дистанционного управления.
В разделе параметра ROOM T 1 OR 2 (Температура
в помещении 1 или 2) на уровне управления 2 в зависимости от
предварительного выбора пульта дистанционного управления
можно просматривать фактическую температуру в помещении.
21
FE CORRECTION
(КОРРЕКТИРОВКА FE)
С помощью этого параметра возможна калибровка измеренной
температуры в помещении.
22
ROOM INFLUENCE
(ФАКТОР ВЛИЯНИЯ
ДАТЧИКА ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ)
Фактор влияния температуры в помещении для пульта
дистанционного управления FE 7
Настройка по умолчанию 5, возможна настройка от ----, 0 до 20
Черточки (----) на дисплее
При подключенном пульте дистанционного управления FE 7 датчик
температуры в помещении предназначен только для измерения
и индикации фактической температуры в помещении. На регулирование
он не влияет. С помощью пульта дистанционного управления для
нагревательного контура 1 или 2 можно изменять температуру
в помещении на ± 5 °C только в автоматическом режиме. Такое изменение
заданного значения действует для соответственного текущего времени
отопления, но не для времени понижения температуры.
Одновременно настройка «от 0 до 20» служит для управления понижением
температуры в ведущем помещении в ночное время. Это означает, что
при переключении с фазы отопления на фазу понижения температуры
насос нагревательного контура выключается. Он остается выключенным
до тех пор, пока фактическая температура в помещении однократно не
упадет ниже заданного значения температуры в помещении. После этого
регулирование осуществляется в зависимости от погоды.
Если температуру в помещении необходимо связать с контуром
регулирования, фактор влияния датчика температуры в помещении
необходимо установить на значение > 0. Датчик температуры в помещении
имеет такой же фактор влияния, как и внешний датчик на температуру
обратной линии, только он выше на установленный коэффициент в 1 - 20 раз.
температура в линии подачи обратки в зависимости от
температуры в помещении с учетом наружной температуры
При таком виде регулирования формируется каскад,
регулирующий температуру в линии обратки/подачи в
зависимости от погодных условий и температуры в помещении.
То есть, благодаря регулированию температуры в линии обратки/
подачи в зависимости от погодных условий осуществляется
предварительная настройка температуры в линии обратки/
подачи, которая корректируется каскадным регулированием
температуры в помещении по следующей формуле:
∆ϑ
ПОМЕщ.
= (ϑ
ПОМЕщзадан
− ϑ
ПОМЕщфакт
) * S * K
Поскольку значительная часть регулирования уже выполняется
в зависимости от погодных условий, фактор влияния датчика
температуры в помещении K можно установить на более
низкое значение чем при непосредственном регулировании
температуры в помещении (K=20). На рисунке внизу отображен
принцип работы регулирования с установленным коэффициентом
K=10 (фактор влияния датчика температуры в помещении)
и настроенной графической характеристикой нагрева S=1,2.
Регулирование температуры в помещении с учетом
влияния погодных условий
Данный вид регулирования имеет два существенных
преимущества:
Неправильно настроенные графики нагрева корректируются
с помощью фактора влияния датчика температуры в помещении
K, благодаря меньшему коэффициенту K регулирование работает
стабильнее.
Однако при любых видах регулирования с помощью фактора
влияния датчика температуры в помещении необходимо
учитывать следующее:
Ŧ Датчик температуры в помещении должен точно определять
температуру в помещении.
Ŧ Открытые окна и двери очень сильно влияют на результат
регулирования.
Ŧ Клапаны радиаторов в ведущем помещении должны быть
всегда полностью открыты.
Ŧ Температура в ведущем помещении имеет большое значение
для всего нагревательного контура.
