www.stiebel-eltron.com WPF E | WPF cool | 39
МОНТАЖ
ВВОД В ЭКСПлУАТАцИю
Затем включается тепловой насос и соответствующий питающий
насос накопителя. Выход из этой функции осуществляется
нажатием кнопки PRG (Программирование) или закрытием
крышки панели управления. На дисплее вновь появляется OFF
(ВыКл).
37
RELAY TEST (ПРОВЕРКА РЕЛЕ)
При нажатии кнопки PRG (Программирование) и последующем
повороте ручки настройки можно выбирать по отдельности
любые выходы реле системы управления WPMiw. На дисплее
отдельные выходы отображаются в виде текста.
38
LCD TEST
(ПРОВЕРКА ЖК-ДИСПЛЕЯ
)
При однократном нажатии кнопки PRG (Программирование)
начинается проверка ЖК-дисплея. На дисплее поочередно
отображаются все элементы индикации.
39
FAULT LIST (СПИСОК НЕИСПРАВНОСТЕЙ)
При нажатии кнопки PRG (Программирование) появляется
1-й код неисправности. Вверху на дисплее отображается
неисправность в виде текста, а внизу номер неисправности.
При дальнейшем повороте ручки настройки 1-я неисправность
все еще отображается на дисплее. В качестве дополнительной
информации на дисплее отображается день, месяц и год
с соответствующим временем, когда возникла неисправность.
Отображаться может всего 20 неисправностей, список
неисправностей можно стереть только путем перезапуска
аппаратной части.

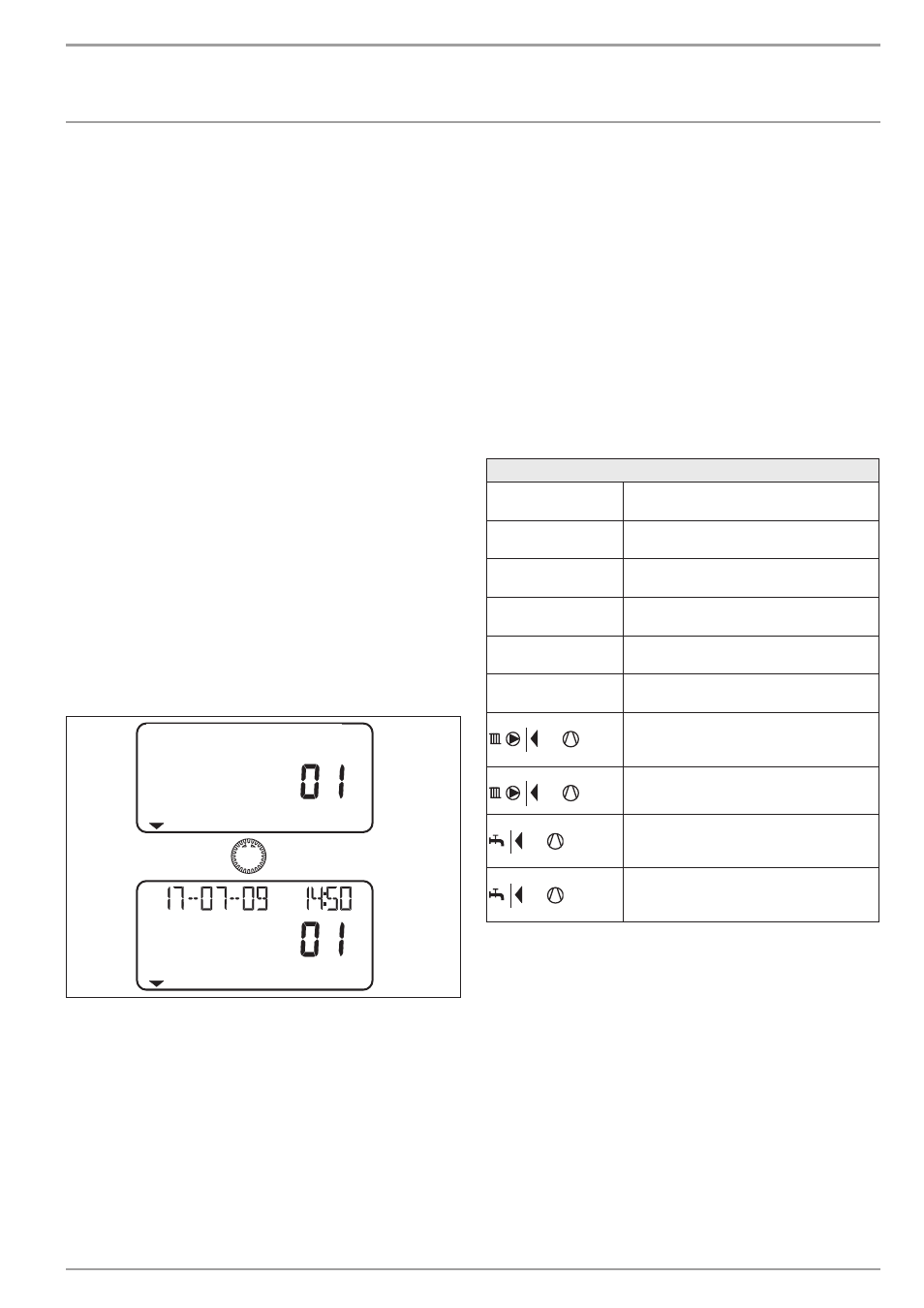

Пример:
17.07.09 в 14:50 сработало реле высокого давления из-за недавней
неисправности на тепловом насосе.
26
�0
3�
01
�1
08
3
HIGH PRESSURE
40
WPMIW SOFTWARE (ПРОГРАММНОЕ
ОБЕСПЕЧЕНИЕ WPMIW)
Отображение текущей версии программного обеспечения.
41
ANALYSIS (АНАЛИЗ)
Внизу на дисплее отображаются доступные каскады.
На двузначном индикаторе отображается внутренний
расчет регулятора. Каскад включается, когда на счетчике
завершается стартовый отсчет. Данный расчет зависит от
динамики регулирования и рассогласования, см. «Динамика
регулирования».
42
DIAGNOSIS (ДИАГНОСТИКА)
При нажатии кнопки PRG (Программирование) отображается,
подключен ли пульт дистанционного управления FEK и какой
тип теплового насоса подключен.
43
HEAT P RESET
(СБРОС ТН)
В случае неисправности на тепловом насосе можно выполнить
сброс. При нажатии кнопки PRG (Программирование) и
настройки ON (ВКл) и повторном нажатии кнопки PRG
(Программирование) возникшая неисправность сбрасывается.
Компрессор вновь запускается. Неисправность сохраняется
в списке неисправностей.
44
RUNTIMES (ВРЕМЯ РАБОТЫ)
Под параметром RUNTIMES (Время работы) можно
просматривать значения теплового насоса. Удаление значений
возможно только путем перезапуска аппаратной части.
СВЕДЕНИЯ WPMiw
RNT COMP HTG
Время работы компрессора в режиме
отопления
RNT COMP DHW Время работы компрессора в режиме
нагрева горячей воды
RUNTIME DHC 1 Время работы внутреннего генератора
тепла DHC, ступень 1
RUNTIME DHC 2 Время работы внутреннего генератора
тепла DHC, ступень 2
RUNTIME DHC 12 Время работы внутреннего генератора
тепла DHC, ступень 1 и 2
RNT COMP COO Время работы компрессора в режиме
охлаждения
EL OUTPUT DAY Электрическая мощность компрессора в
режиме отопления, начиная с 0:00 часов
текущего дня.
TTL EL OUTPUT Общая элек трическая мощность
компрессора в режиме отопления.
EL OUTPUT DAY Электрическая мощность компрессора
в режиме приготовления горячей воды,
начиная с 0:00 часов текущего дня.
TTL EL OUTPUT Общая элек трическая мощность
компрессора в режиме приготовления
горячей воды.
