Снятие ручки
32
332322A
Снятие ручки
Фиксированная установка
(дополнительно)
Для предотвращения повреждения устройства при его
транспортировке в грузовом автомобиле или трейлере
компания Graco рекомендует использовать
фиксированную установку на транспортное средство.

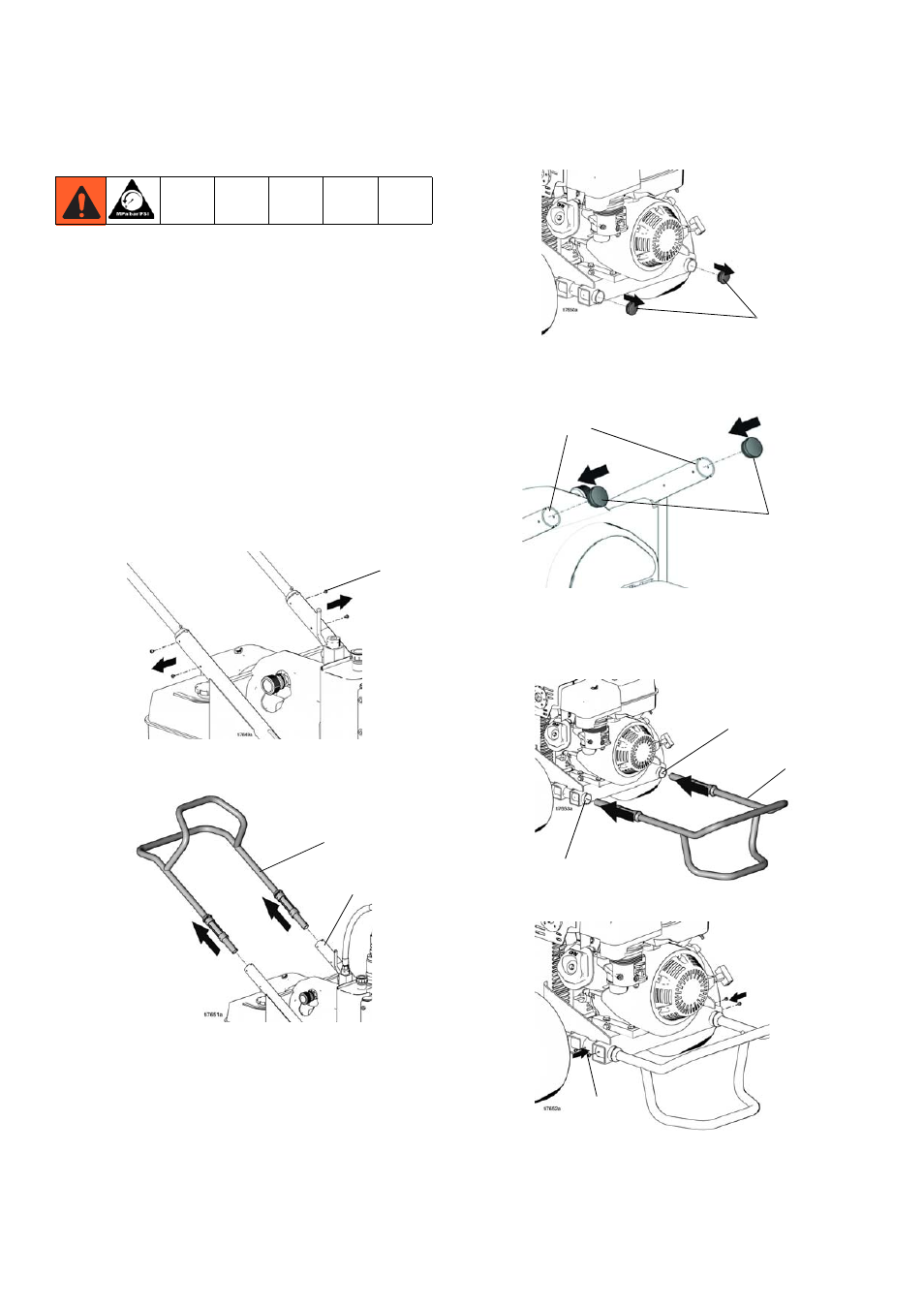

Изменение положения ручки
Перед креплением устройства к кузову грузового
автомобиля или трейлера необходимо изменить
положение ручки.
1.
Извлеките 4 винта муфты рукоятки (143).
2.
Снимите ручку в сборе (25), вытянув ее из верхних
труб рамы (1).
3.
Снимите заглушки труб рамы (120), расположенные
за колесами.
4.
Установите заглушки (120) в верхние трубы рамы
для ручки (a).
5.
Установите ручку в сборе (25) в нижние трубы рамы
(b). Кронштейн шланга должен быть направлен вниз.
Отрегулируйте соответствующее положение
входа/выхода.
6.
Установите винты муфты (143) в нижние трубы рамы.
143
25
1
120
120
(a)
ti7744a
25
25
(b)
(b)
143
