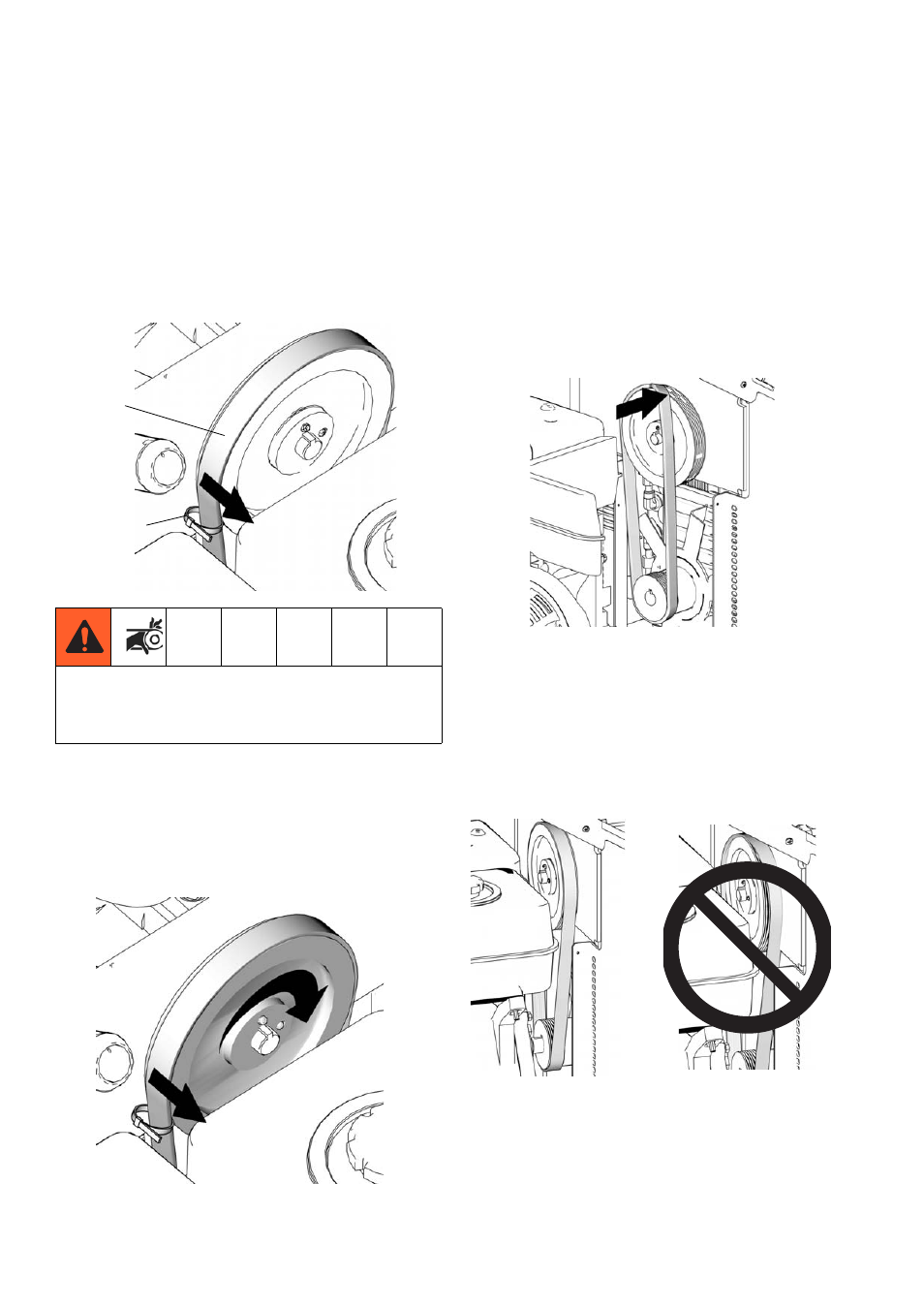

Снятие и замена ремня (рекомендуемый способ)
22
332322A
Снятие и замена ремня
(рекомендуемый способ)
Снятие ремня
a.
Установите пластиковую стяжку вокруг ремня
(19).
b.
Медленно тяните пластиковую стяжку на себя. В
то же время медленно тяните за шнур стартера
двигателя, чтобы повернуть шкивы. Возможно,
будет нужно переместить кабельную стяжку и
повторить эту процедуру несколько раз для
полного снятия ремня со шкива.
Установка ремня
a.
Установите ремень на нижний шкив (6)
и правильно его совместите.
b.
Установите ремень с левой стороны большого
шкива (4) (в верхней части).
c.
Придерживая ремень ладонью руки на
большом шкиве, медленно вытягивайте шнур
стартера для вращения шкивов.
d.
Проверьте положение ремня (19) на большом
(4) и маленьком шкивах (6). При правильной
установке на шкивах ремень располагается по
центру шкива и закрывает все канавки.
ПРИМЕЧАНИЕ. Если ремень установлен неправильно,
для его регулировки медленно потяните за шнур
стартера двигателя, одновременно проталкивая или
вытягивая ремень для изменения его положения на
шкиве.
Движущиеся детали могут прищемить или оторвать
пальцы или другие части тела. Во избежание получения
серьезной травмы убедитесь, что двигатель находится в
положении ВЫКЛ, перед тем как дергать шнур стартера.
19
Пластиковая
ti7843a
стяжка
ti7842a
ti7869a
Правильная установка
Неправильная установка
ti7834a
ti7837a
