Замена уплотнения компенсатора
10
332322A
Замена уплотнения
компенсатора
Демонтаж
1.
Выполните
процедуру снятия давления, стр. 6.
Прежде чем приступать к обслуживанию,
дождитесь, пока гидравлическая система остынет.
2.

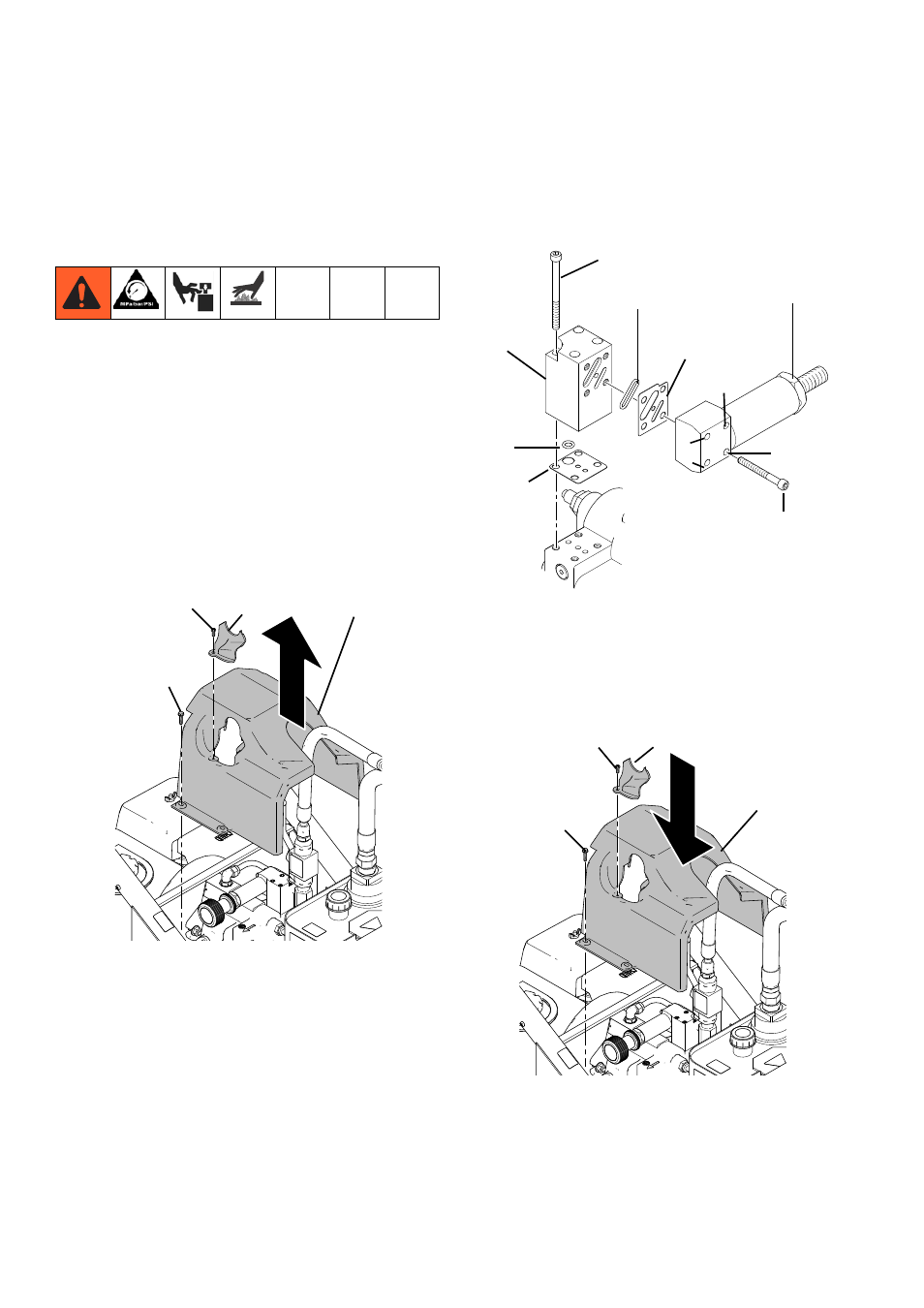

Удалите винт (197) и крышку ручки насоса (196).
Извлеките четыре болта крышки (79) и снимите
крышку (140).
ПРИМЕЧАНИЕ. Демонтаж гидравлических линий
перед снятием крышки не требуется. Крышка
сконструирована таким образом, чтобы
обеспечивать достаточно места для установки
на шланг.
3.
Извлеките винты компенсатора и отделите
компенсатор от блока переходника.
4.
Установите новые прокладки и затяните винты.
5.
Установите крышку (140) и закрепите ее четырьмя
винтами (79). Затяните с усилием 2,8–3,4 Н•м
(25–30 дюймофунтов). Установите крышку ручки
насоса (196) и закрепите ее одним винтом (197).
ti7805c
140
79
196
197
Затягивайте с усилием 50 дюймофунтов
4 шт.
Блок
переходника
Уплотнительное
кольцо
Прокладка
Уплотнительное кольцо
Перед установкой нанесите смазку
ti17601a
Прокладка
Следите за ориентацией
прокладки
Компенсатор
в сборе
Затягивайте с усилием
50 дюймофунтов
4 шт.
1
4
3
2
Последовательность затяжки: 1-2-3-4-1
Все винты крышки должны быть затянуты
после установки компенсатора на блок
переходника прокладки. Не затягивайте
винты крышки заранее.
ti7811c
140
197
196
79
