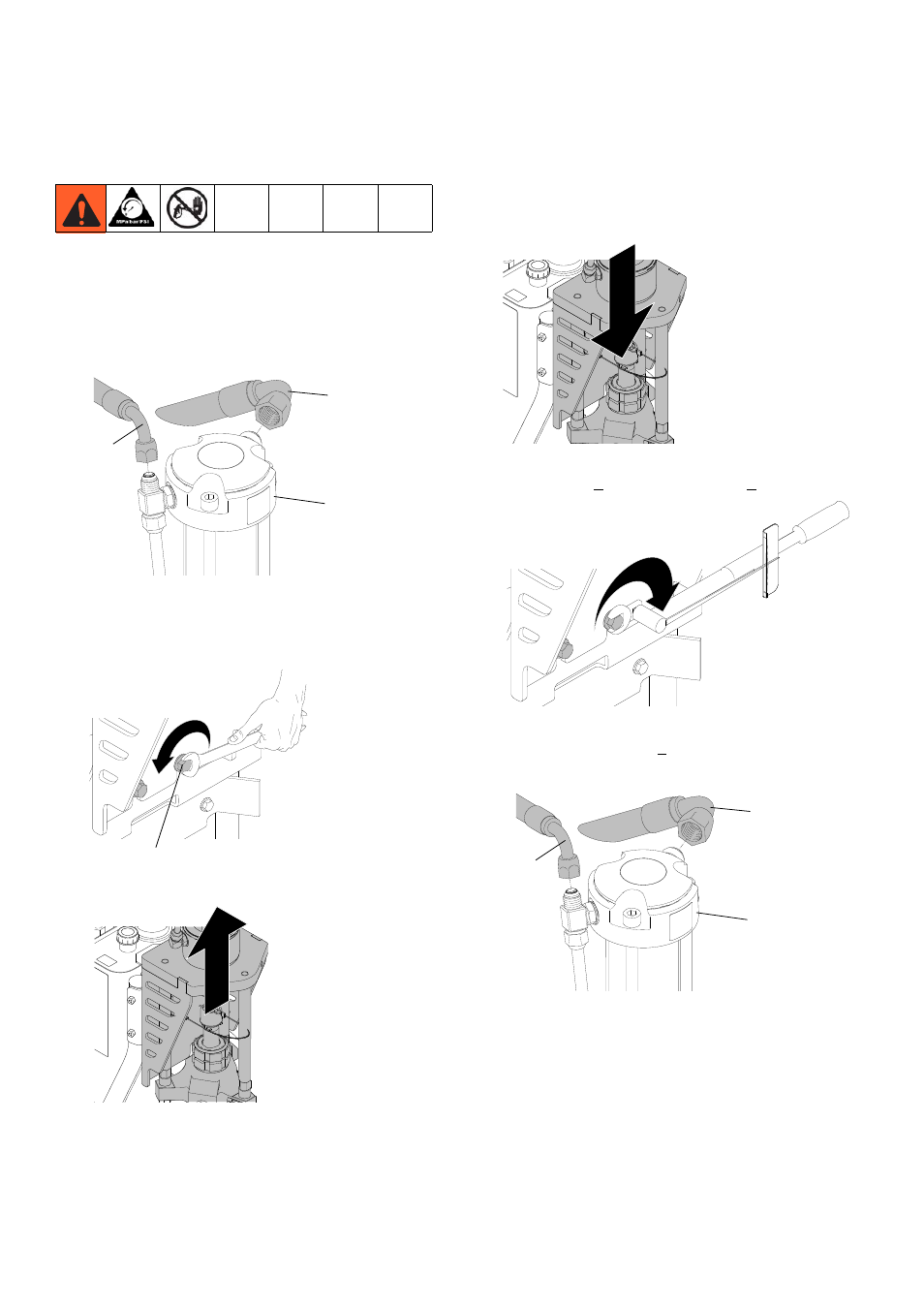

Замена силовой головки насоса
16
332322A
Замена силовой головки насоса
Демонтаж
1.
Выполните
процедуру снятия давления, стр. 6.
2.
Снимите гидравлические линии (100, 101) с головки
(75).
3.
Ослабьте четыре крепежных болта (7) на
переходнике таким образом, чтобы можно было
поднять и снять узел.
4.
Снимите силовую головку с устройства.
Установка
1.
Установите силовую головку на устройство.
2.
Затяните болты силовой головки (7). Затяните болты
с усилием 400 + 10 дюймофунтов (45 + 1 Н•м).
3.
Прикрепите шланги (100, 101) к головке (75).
Затяните с усилием 450 + 10 дюймофунтов
(50,84 Н•м).
4.
Для удаления воздуха из гидравлических линий
увеличьте давление таким образом, чтобы
гидравлический двигатель начал работать и
жидкость циркулировала в течение 15 секунд.
Понизьте давление. Закройте клапан заливки.
100
101
75
ti20953a
7
ti20952a
ti20950a
ti20951a
ti20949
100
101
75
ti20953a
