Замена гидравлического насоса
18 332322A
Замена гидравлического насоса

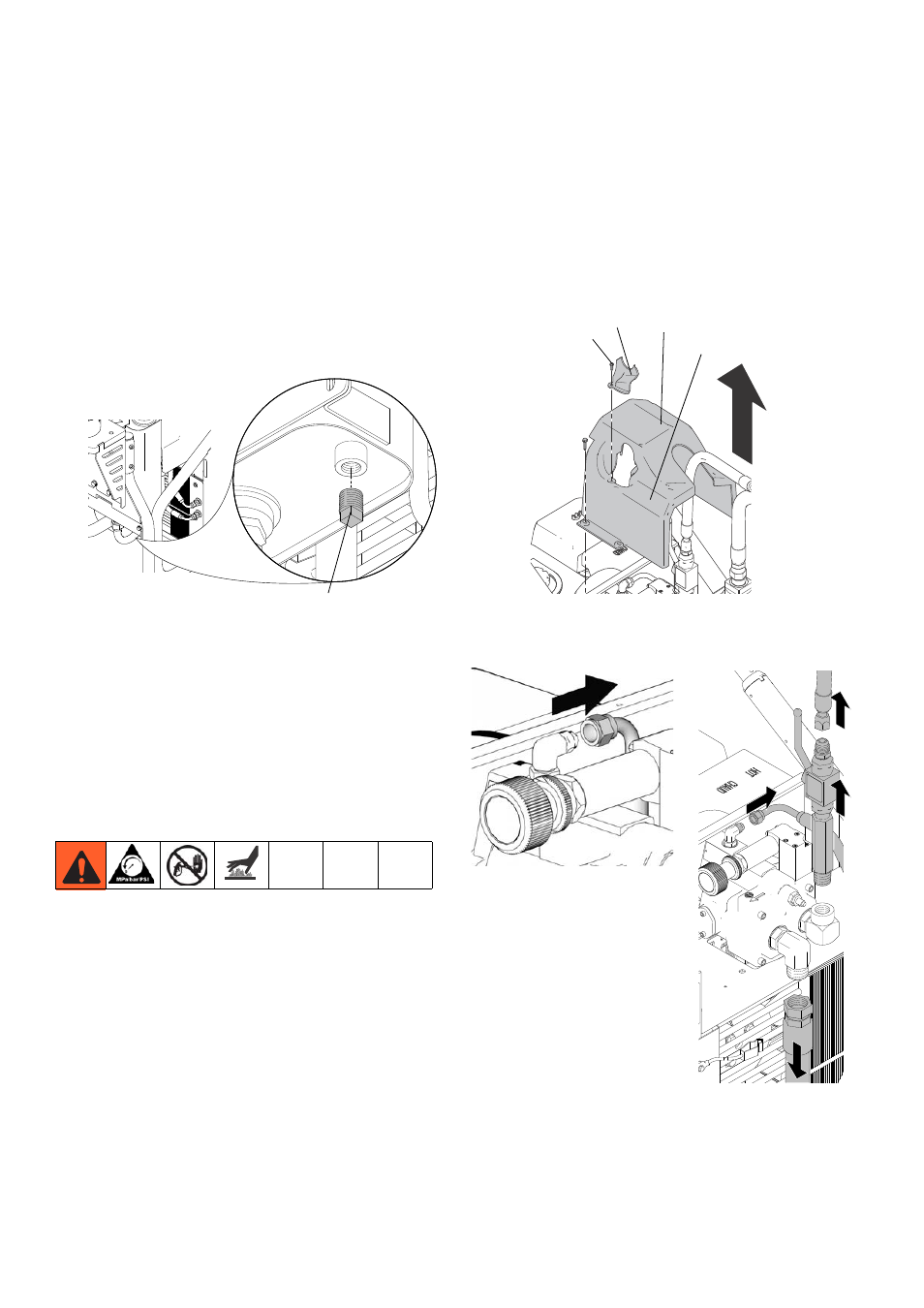

Замена гидравлического масла
Слив масла
a. Поместите поддон для слива масла под
масляный бак и дренажную пробку.
b. Отвинтите дренажную пробку бака (64) и слейте
из него масло.
Повторная заливка масла
a. Установите на место дренажную пробку.
b. Заполните бак гидравлическим маслом Graco
(по стандарту ISO 46). Объем бака
приблизительно 15,14 л (4 галлона).
Демонтаж
1. Выполните
процедуру снятия давления, стр. 6.
Прежде чем приступать к обслуживанию,
дождитесь, пока гидравлическая система остынет.
2. Слейте масло, соблюдая процедуру раздела
"
Замена гидравлического масла", стр. 18.
3. Удалите винт (197) и крышку ручки насоса (196).
Извлеките четыре болта крышки (79) и снимите
крышку (140). (Демонтаж гидравлических линий
перед снятием крышки не требуется. Крышка
сконструирована таким образом, чтобы обеспечивать
достаточно места для установки на шланг).
4. Отсоедините линию всасывания от гидравлического
насоса. Установите емкость под шлангами для сбора
стекающего масла.
Дренажная
пробка
ti20935a
79
140
ti7805b
197
196
ti7790a
ti20947a
