Замена фильтра гидравлической жидкости
332322A
27
Замена фильтра гидравлической жидкости
Демонтаж
1.
Выполните
процедуру снятия давления, стр. 6.
2.
Ослабьте и снимите шланг (101) с фитинга (103).
3.
Снимите корпус фильтра (111) с бака (64).
4.
Снимите нижнюю крышку фильтра (155) с корпуса
(111).
5.
Извлеките фильтр (108) из крышки (155).
Установка
1.
Установите новое уплотнительное кольцо (113)
из соответствующего комплекта.
2.
Установите новый фильтр (108) на крышку (155).
3.
Установите крышку (155) и фильтр (108) в корпус
фильтра (111). Затяните крышку вручную до полного
прилегания. Затем затяните с усилием 375 +
10 дюймофунтов (42 + 1,1 Н•м).
4.
Установите корпус фильтра (111) в бак.
5.
Установите фитинг (103) в корпус фильтра (111).
Затяните с усилием 600 + 10 дюймофунтов
(67,8 + 1,1 Н•м).
6.
Подсоедините шланг (101) к фитингу (103). Затяните
с усилием 450 + 10 дюймофунтов (51 + 1,1 Н•м).

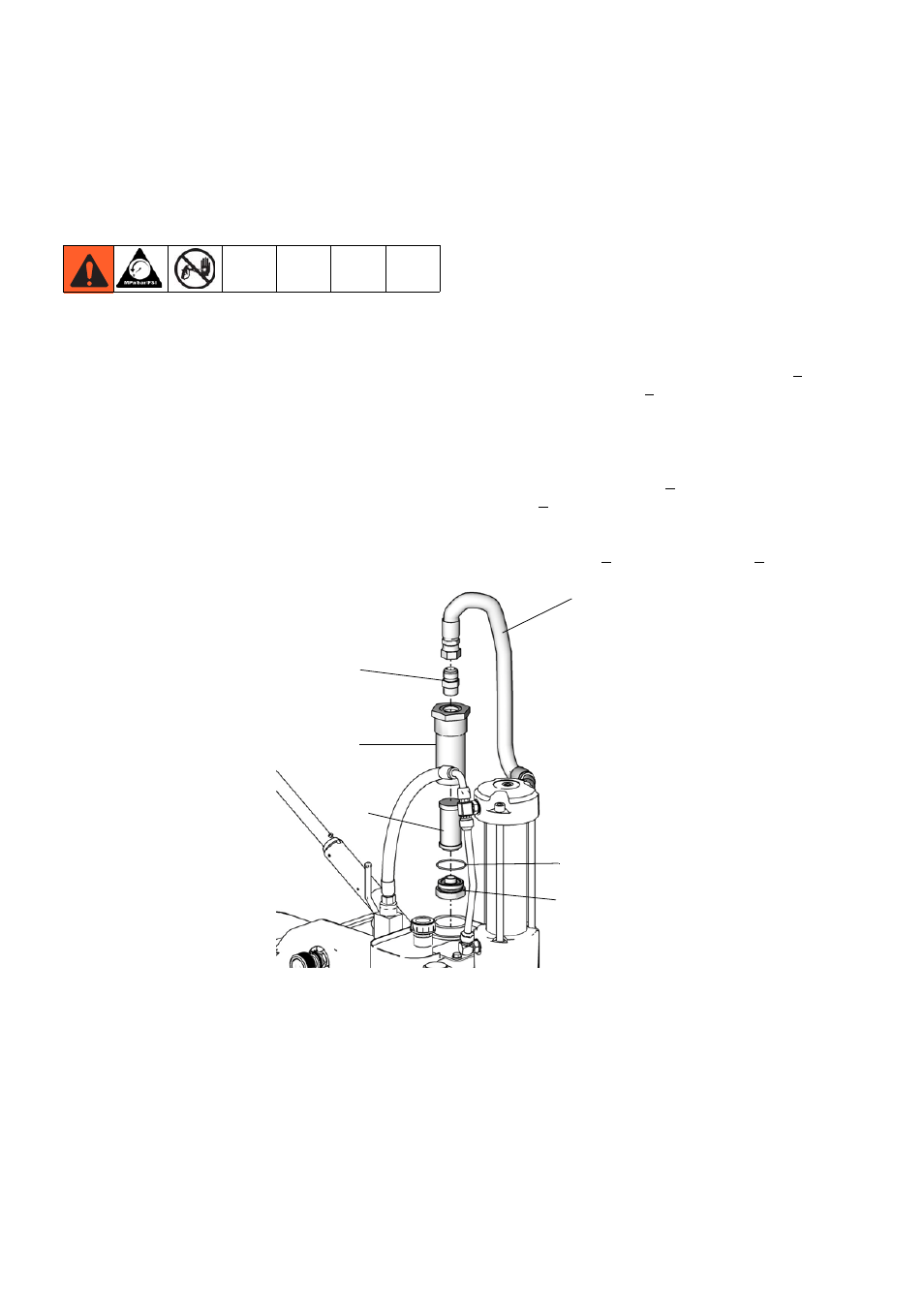

103
111
155
113
101
108
ti7763a
