Замена поршневого насоса (только насос 2570)
14
332322A
7.

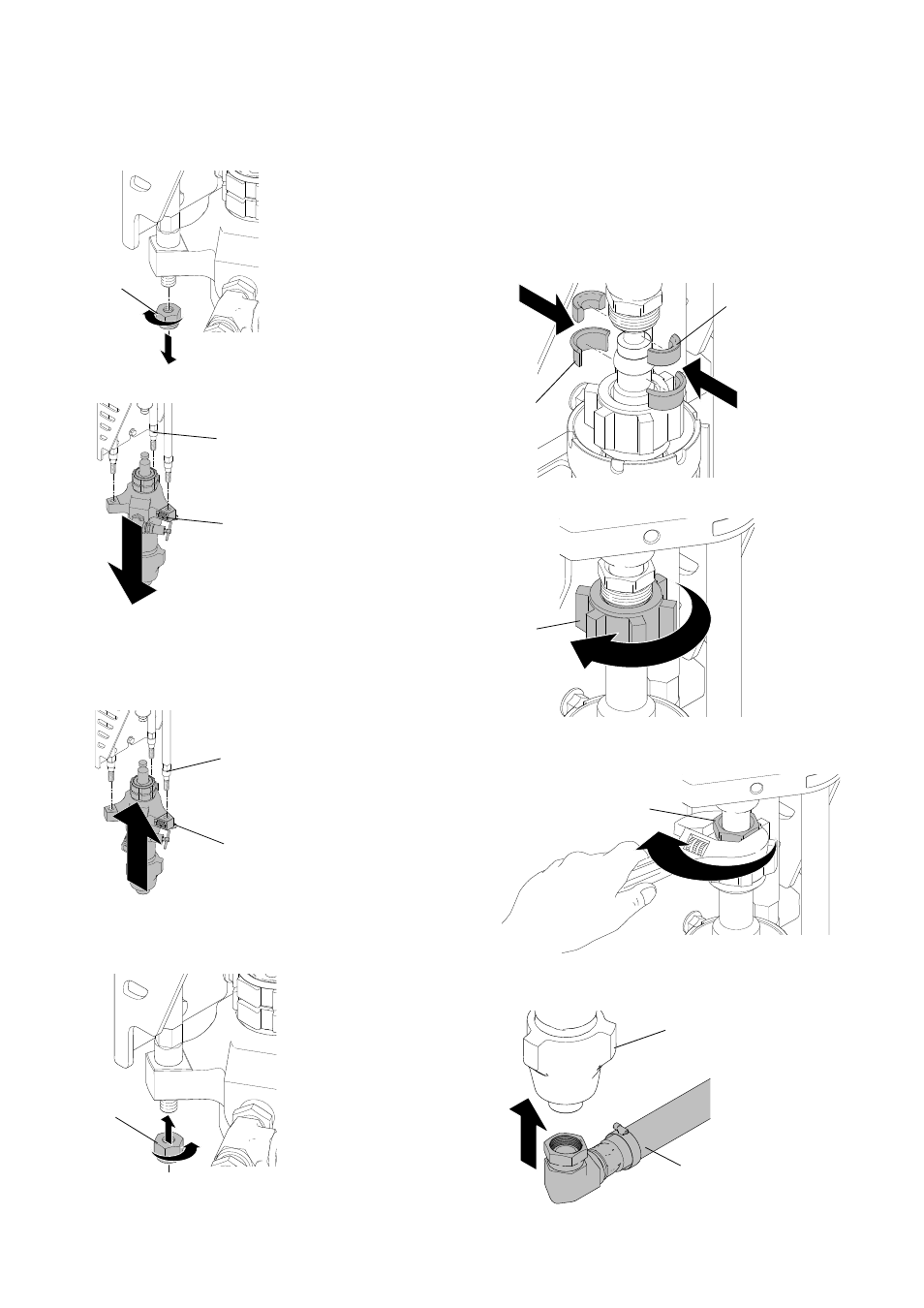

Открутите три стопорные гайки (213) соединительных
тяг.
8.
Снимите насос (36) с соединительных тяг (122).
Установка
1.
Сдвиньте крышку вверх на шток насоса. Установите
поршневой насос (36) на соединительные тяги (122).
2.
Завинтите стопорные гайки (213) на соединительных
тягах. Затяните с усилием 68 +/- 11 Н•м (50 +/-
8 футофунтов).
3.
Сдвиньте крышку (124) вверх на шток насоса.
Переведите двигатель в положение ВЫКЛ и клапан
насоса в положение ВКЛ, потяните за ручной
стартер, чтобы переместить тягу к месту контакта
со штоком поршня.
4.
Установите соединительные муфты хомута (212) и
насоса (214).
5.
Затяните стяжную гайку (215).
6.
Для затяжки муфты (213) используйте разводной
ключ.
7.
Подсоедините шланг всасывания (147) к выпускному
патрубку насоса (36).
