Замена гидравлического насоса
332322A 21

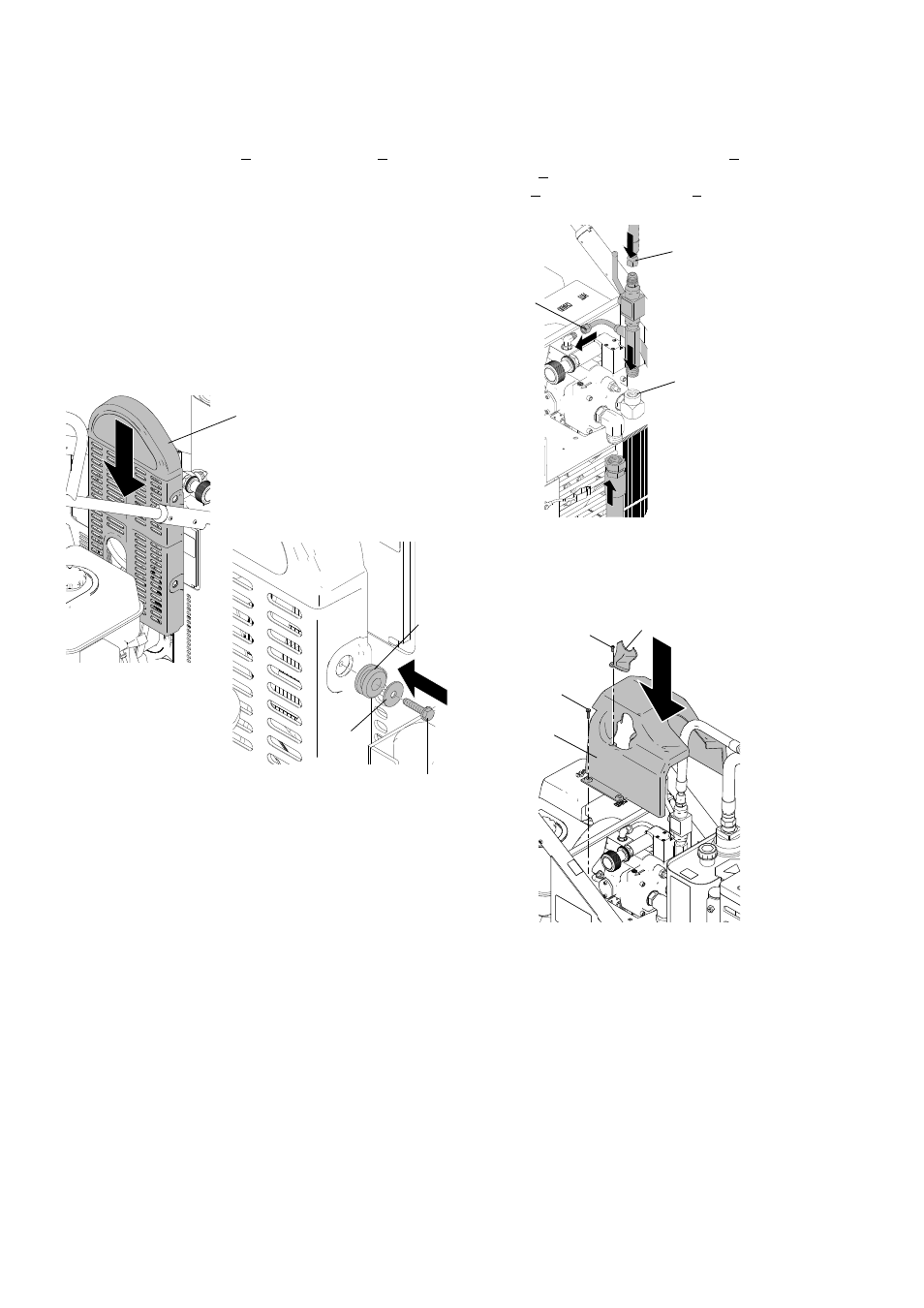

6. Установите на место установочные винты (87).
Затяните с усилием 60 + 2 дюймофунта (6,8 + 0,2 Н•м).
ПРИМЕЧАНИЕ. Затягивайте установочные винты на
штоке до затяжки установочных винтов на вале
насоса.
7. Установите ремень (19) на шкивы (4, 6), соблюдая
процедуру раздела "Установка ремня", стр. 22.
8. Установите на место крышку ремня (67) и
изолирующие втулки (80), шайбы (78) и винты (79)
(по 2 с каждой стороны). Затяните винты с усилием
2,8–3,4 Н•м (25–30 дюймофунтов).
9. Установите линии всасывания. Затяните фитинги.
Затяните фитинг A с усилием 225 + 10 дюймофунтов
(25,4 + 1,1 Н•м). Затяните фитинг B с усилием
450 +10 дюймофунтов (50,1 + 1,1 Н•м). Затяните
фитинг C с усилием 25,4 Н•м (225 дюймофунтов).
10. Установите крышку (140) и закрепите ее четырьмя
винтами (79). Затяните с усилием 2,8–3,4 Н•м
(25–30 дюймофунтов). Установите крышку ручки
насоса (196) и закрепите ее одним винтом (197).
11. Заполните масляный бак в соответствии с
процедурой повторной заливки масла, стр. 18.
