Замена поршневого насоса (только насос 2570)
332322A 13
Замена поршневого
насоса
(только насос 2570)
Инструкции по ремонту насоса см. в руководстве 308043,
311825 или 311762.
Демонтаж

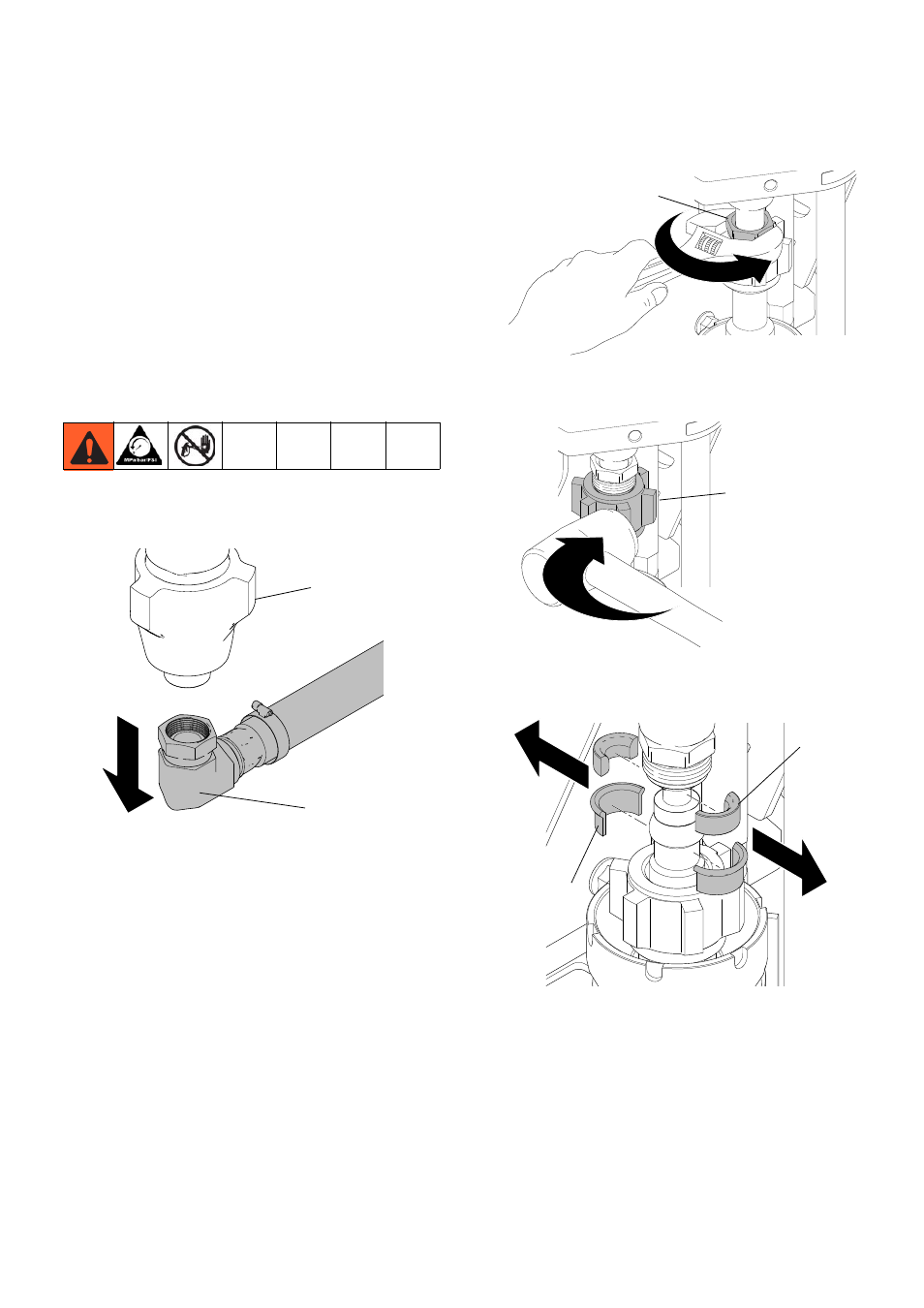

1. Промойте насос (36). По возможности остановите
насос при движении поршня вниз.
2. Выполните
процедуру снятия давления, стр. 6.
3. Снимите узел всасывания (147) с насоса (36).
4. Для ослабления муфты (213) используйте разводной
ключ.
5. Для ослабления стяжной гайки (215) используйте
молоток.
6. Снимите соединительные муфты хомута (212) и
насоса (214).
36
147
ti20955a
213
ti21149a
215
ti21148a
ti21150a
212
214
