Снятие и замена ремня (рекомендуемый способ)
332322A
23
Альтернативные снятие и
установка ремня
Снятие ремня
a.
Ослабьте болты двигателя (21) для ослабления
натяжения ремня.
b.
Сдвиньте ремень со шкивов.
Установка ремня
a.
Установите ремень (19) на маленький (6) и
большой (4) шкивы.
b.
Затяните болты двигателя (21). Затяните с
усилием 225 + 10 дюймофунтов (25,4 + 1,1 Н•м).
c.
Проверьте положение ремня (19) на большом (4) и
маленьком шкивах (6). При правильной установке
на шкивах ремень должен располагаться по
центру шкива и закрывать все канавки.
ПРИМЕЧАНИЕ. Если ремень установлен неправильно, для
его регулировки медленно потяните за шнур стартера
двигателя, одновременно проталкивая или вытягивая
ремень для изменения его положения на шкиве.

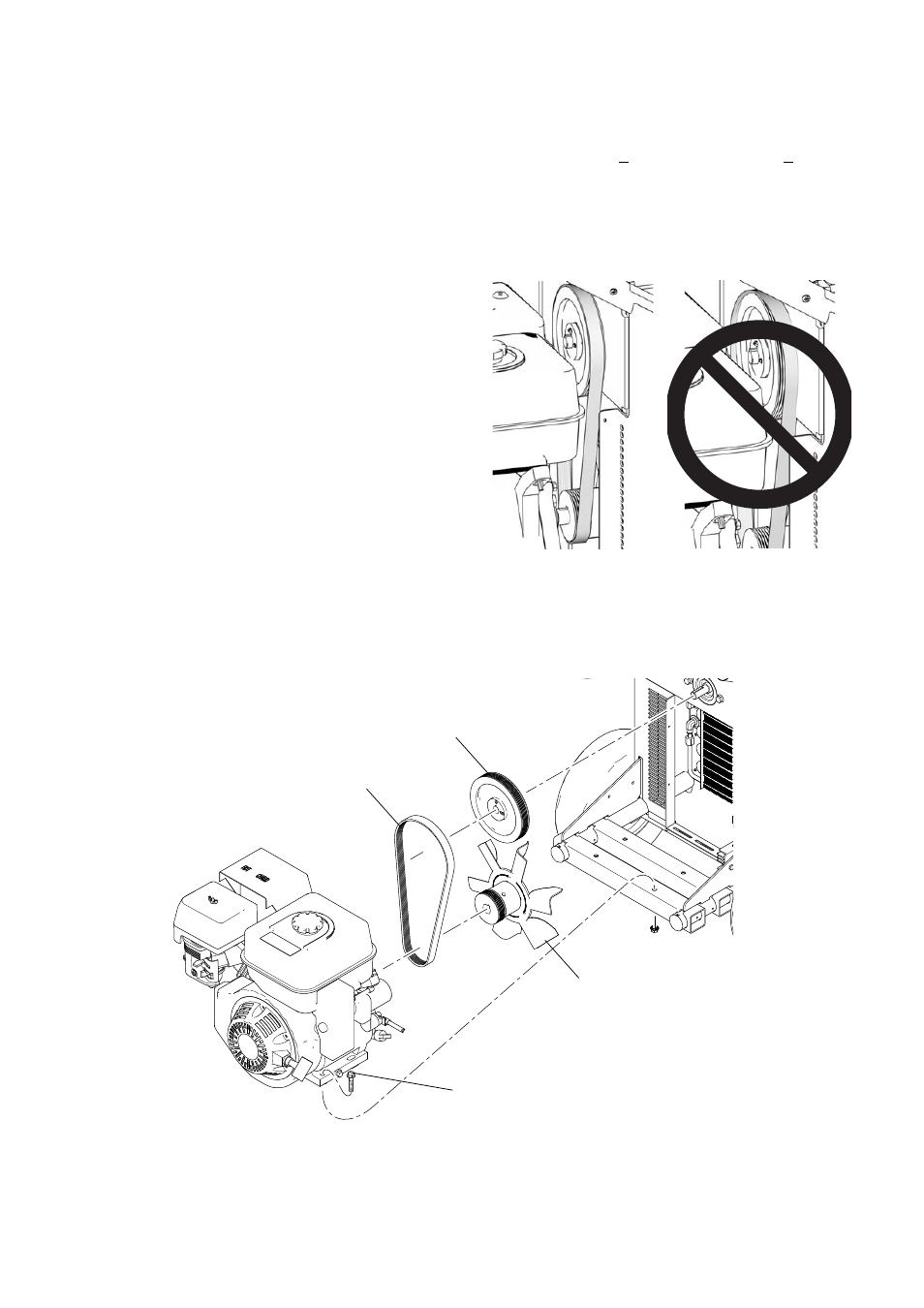

Правильная установка
Неправильная установка
ti7834a
ti7837a
4
6
19
21
ti20943a
