Замена гидравлического насоса
332322A
19

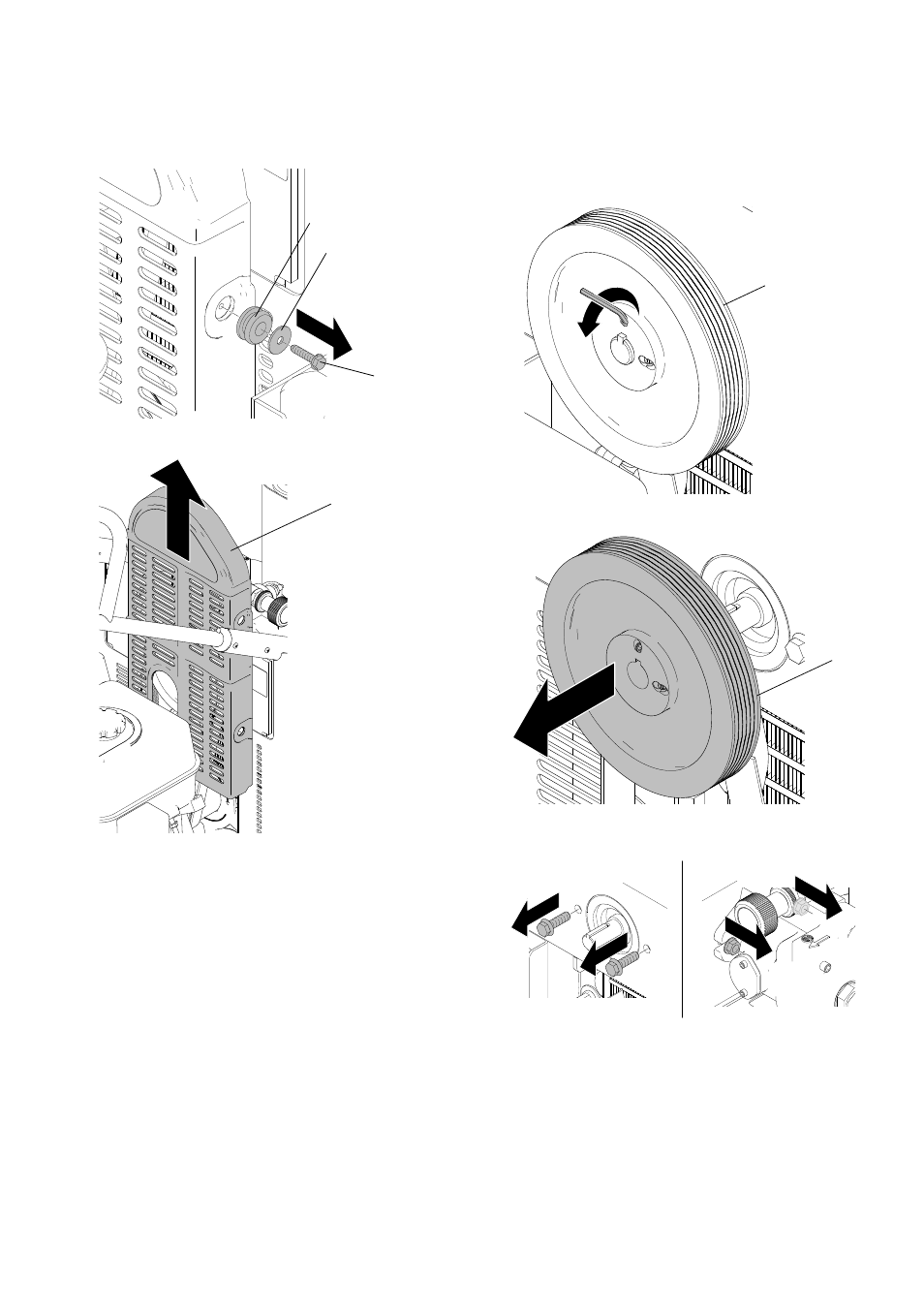

5.
Извлеките винты крышки ремня (79), шайбы (78) и
изолирующие втулки (80) (по 2 с каждой стороны).
6.
Снимите крышку ремня (67).
7.
Снимите ремень (19), стр. 22.
8.
Ослабьте установочные винты (87) на лицевой
стороне большого шкива (4).
9.
Снимите шкив (4) с вала гидравлического насоса.
10. Удалите гайки (10) и винты (9), крепящие насос
к раме.
78
ti7796b
80
79
67
ti7795b
4
ti7783b
4
ti7807b
9
10
ti7788b
