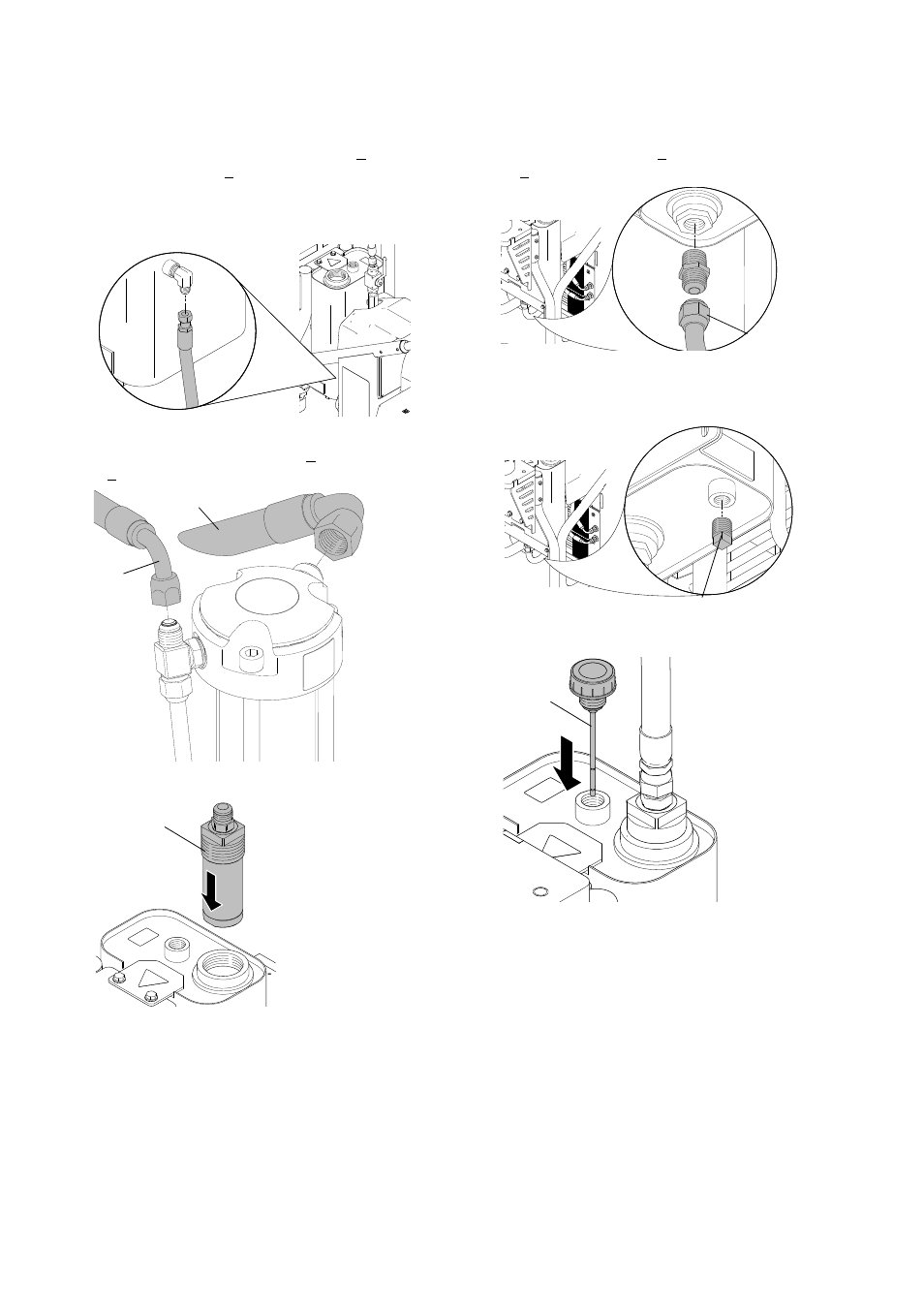

Замена масляного бака
26
332322A
3.
Установите на место болты (86) и гайки (84).
Затяните болты. Затяните с усилием 125 +
10 дюймофунтов (14 + 1,1 Н•м).
4.
Подсоедините линию охлаждения к баку (64).
Затяните с усилием 14,1 Н•м (225 дюймофунтов).
5.
Установите на место линии возврата (100, 101).
Затяните три раза с усилием 450 + 10 дюймофунтов
(51 + 1,1 Н•м).
6.
Установите фильтр (107).
7.
Установите на место шланг всасывания (153).
Затяните с усилием 600 + 10 дюймофунтов
(68 + 1,1 Н•м).
8.
Убедитесь, что дренажная пробка установлена на
место. Заполните бак маслом до верхней отметки на
щупе (приблизительно 15,91 л/3,5 галлона).
9.
Установите на место крышку (27).
ti20941a
101
ti20953a
100
107
ti21063a
153
ti20934a
Дренажная пробка
ti20935a
27
ti20933a
