Замена двигателя
30
332322A
Замена двигателя
Демонтаж
1.
Выполните
процедуру снятия давления, стр. 6.
2.
Извлеките винты (79) снимите шайбы (78) и крышку
ремня (67).
3.
Снимите ремень (19), стр. 22.
4.
Извлеките винты (21), снимите шайбы (70) и гайки
(10), крепящие двигатель (5) к раме.
5.
Только для моделей с электростартером.

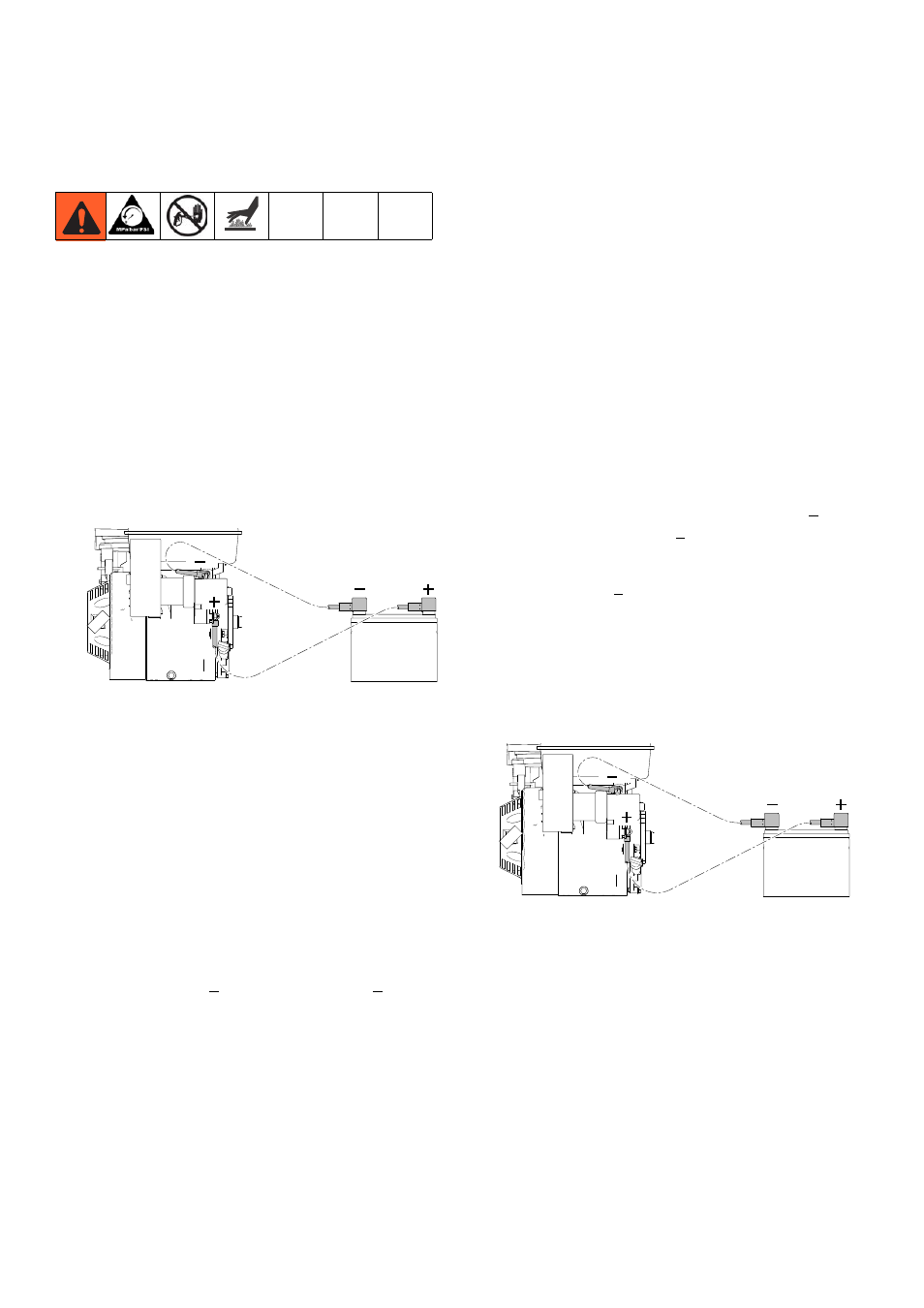

Отсоедините кабели аккумулятора и регулятор
напряжения.
6.
Снимите двигатель (5) с рамы.
Замена вентилятора двигателя
Демонтаж
a.
Ослабьте и извлеките болты (86) на лицевой
стороне вентилятора (14).
b.
Снимите вентилятор (14) с маленького шкива (6).
Установка
a.
Установите новый вентилятор (14) на маленький
шкив (6).
b.
Установите на место болты (86). Крепко затяните
с усилием 125 + 10 дюймофунтов (14,1 + 1,1 Н•м).
Снятие шкива
ПРИМЕЧАНИЕ. Данная процедура необходима
только в случае замены двигателя. При установке
нового двигателя используется существующий шкив.
Демонтаж
a.
Ослабьте установочный винт (87),
расположенный на боковой стороне шкива (6).
b.
Извлеките большой болт (24) в центре шкива (6).
c.
Снимите шкив (6) с двигателя (5).
Установка
a.
Установите новый шкив (6) на двигатель (5).
b.
Установите большой болт (24) и шайбу (65)
в центр шкива (6). Затяните с усилием 125 +
10 дюймофунтов (14,1 + 1,1 Н•м).
c.
Затяните установочный винт (87). Затяните
с усилием 60 + 2 дюймофунта (25,4 Н•м).
Установка
1.
Установите двигатель (5) на раму.
2.
Подсоедините повторно кабели аккумулятора и
регулятор напряжения.
3.
Установите на место все винты (21), шайбы (70) и
гайки (10). Надежно затяните.
4.
Установите ремень (19) на шкивы (4, 6), стр. 22.
5.
Установите на место крышку ремня (67), винты (79) и
шайбы (78) (по 2 с каждой стороны). Затяните болты
гаечным ключом. Затяните с усилием 2,8–3,4 Н•м
(25–30 дюймофунтов).
