Замена гидравлического насоса
20
332322A

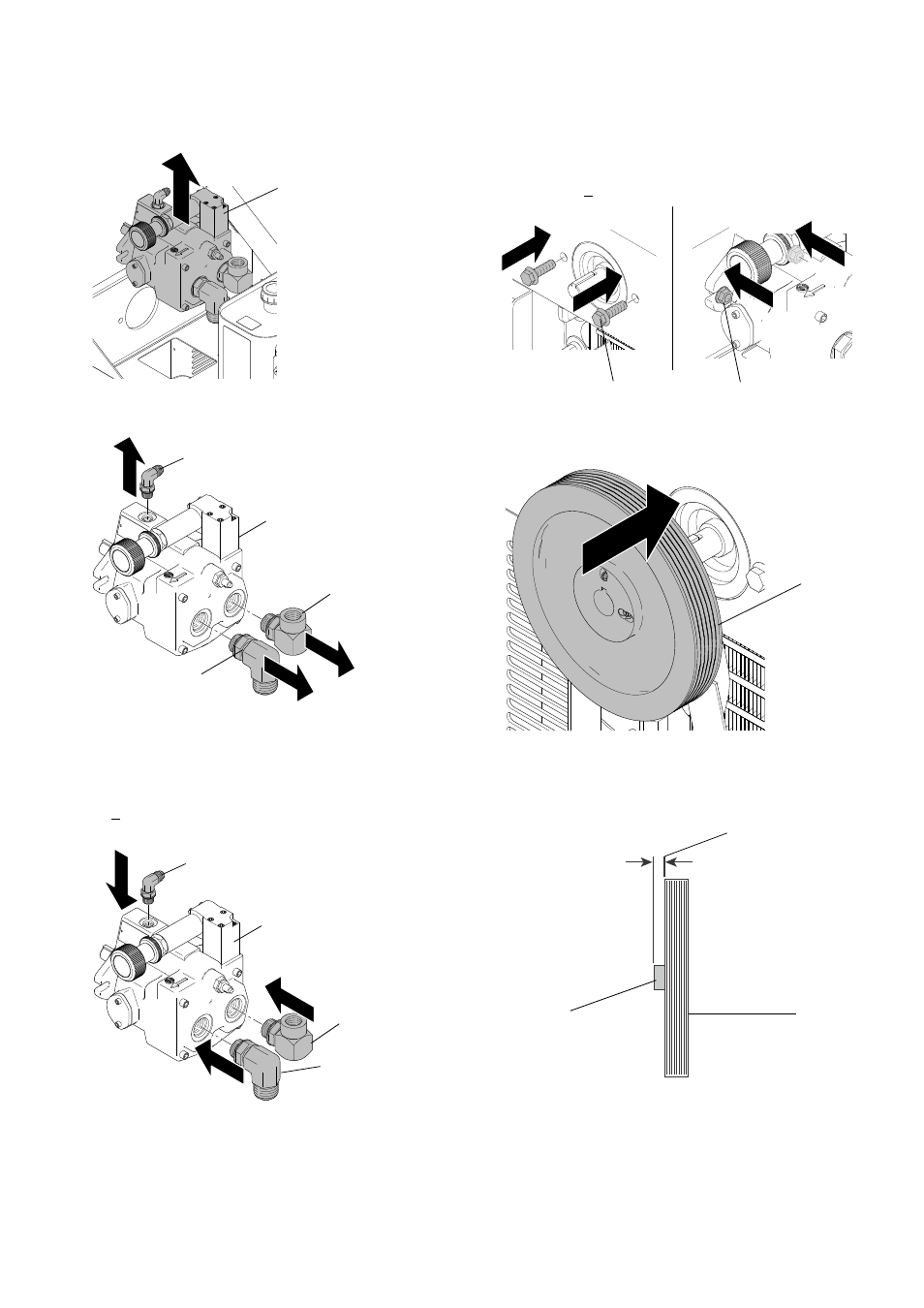

11. Снимите гидравлический насос (3).
12. Снимите фитинги (30, 34, 35) с насоса (3) и отложите
их для использования на новом насосе.
Установка
1.
Установите фитинги (30, 34, 35) со старого насоса на
новый насос. Затяните фитинги 30 и 35 с усилием
600 + 10 дюймофунтов (67,8 Н•м). Затяните фитинг
34 с усилием 50,8 Н•м (450 дюймофунтов).
ПРИМЕЧАНИЕ. Заполните корпус насоса
гидравлическим маслом перед установкой фитинга (34).
2.
Установите новый насос (3) на раму.
3.
Установите винты (9) и гайки (10). Затяните с
усилием 225 + 10 дюймофунтов (25,42 Н•м).
4.
Установите большой шкив (4) на вал гидравлического
насоса.
5.
Отрегулируйте положение шкива (4) на вале. При
правильной установке вал (139) будет выступать
приблизительно на 3,175 мм (1/8 дюйма).
3
ti7800b
34
35
30
3
ti20946a
ti20945a
34
35
30
3
10
9
ti7778b
4
ti7813b
3,175 мм (1/8 дюйма)
4
139
