Страница 12

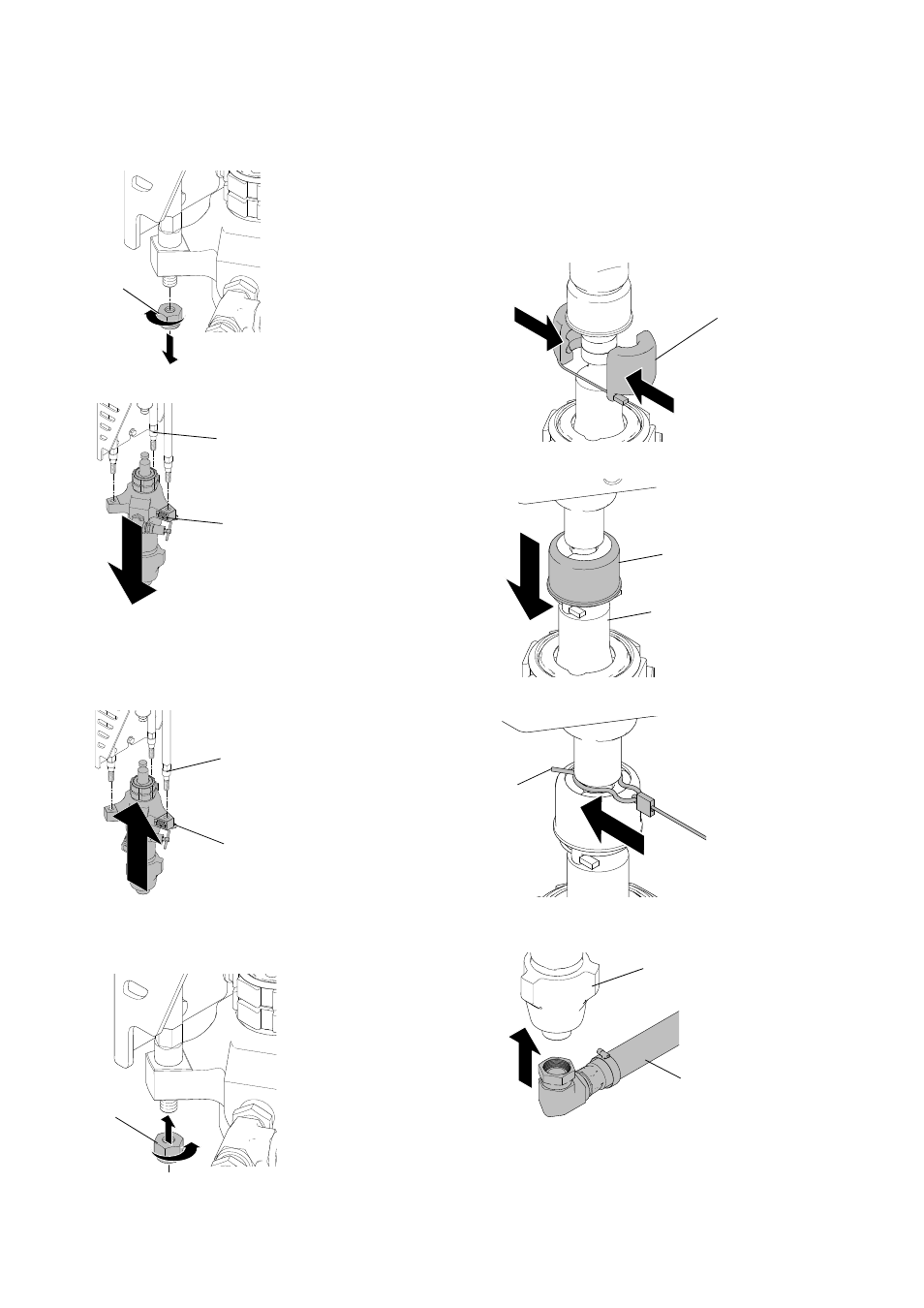

Замена поршневого насоса
12
332322A
7.
Открутите три стопорные гайки (213) соединительных
тяг.
8.
Снимите насос (36) с соединительных тяг (122).
Установка
1.
Сдвиньте крышку вверх на шток насоса. Установите
поршневой насос (36) на соединительные тяги (122).
2.
Завинтите стопорные гайки (213) на соединительных
тягах. Затяните с усилием 68 +/- 11 Н•м (50 +/-
8 футофунтов).
3.
Сдвиньте крышку (124) вверх на шток насоса.
Переведите двигатель в положение ВЫКЛ и клапан
насоса в положение ВКЛ, потяните за ручной
стартер, чтобы переместить тягу к месту контакта
со штоком поршня.
4.
Установите муфту (125) вокруг штока насоса.
5.
Сдвиньте крышку (124) на муфту (125).
6.
Установите шпильку зажима (121) для фиксации.
7.
Подсоедините шланг всасывания (147) к выпускному
патрубку насоса (36).
ti20962a
213
122
ti20961a
36
36
122
ti20960a
213
ti20959a
125
ti20958a
125
124
ti20957a
121
ti20956a
36
147
ti20954a
