Инструкция
ECL Comfort 210 / 310, приложение A217 / A317

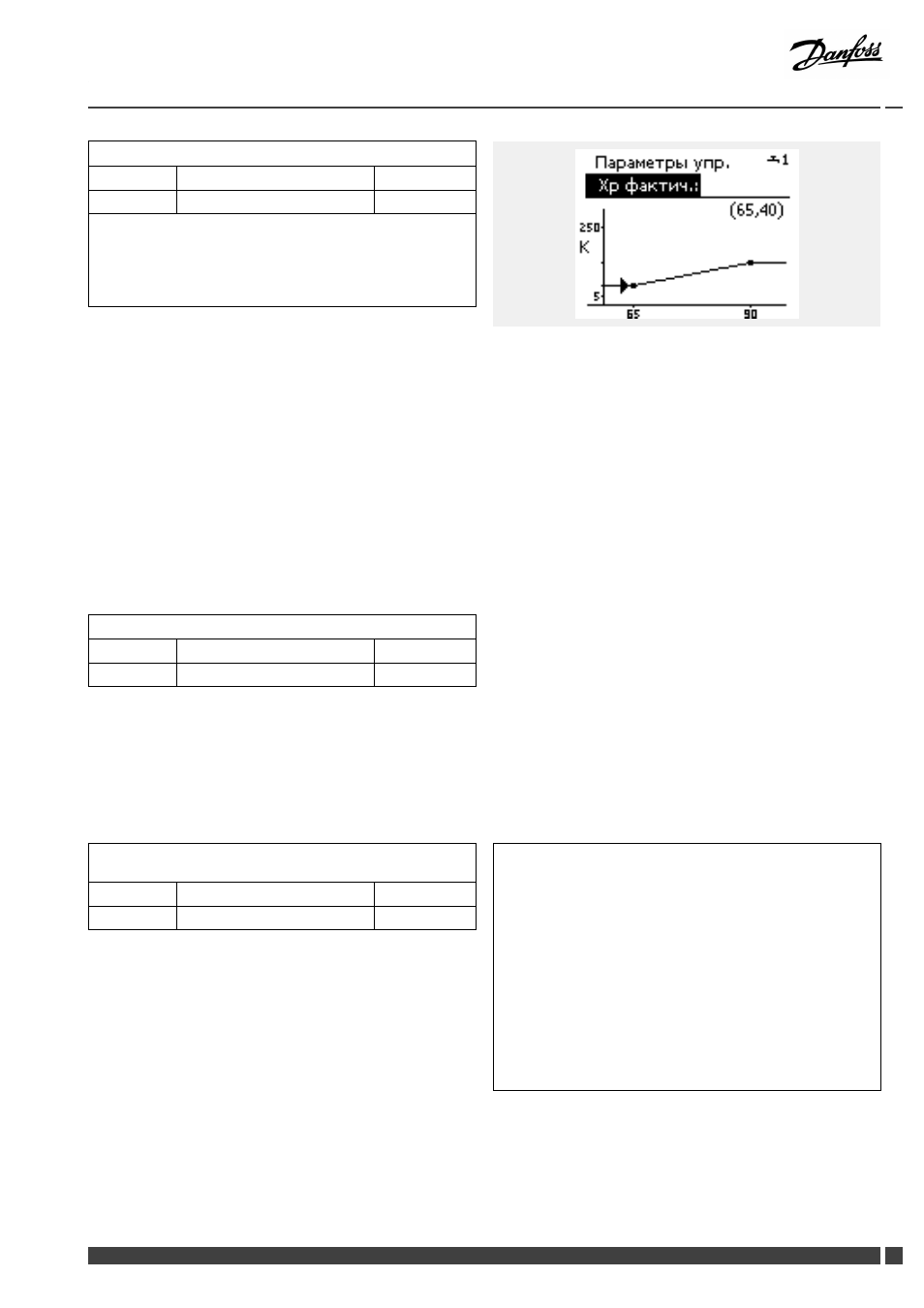

Xp фактич.
Контур
Диапазон настроек
Заводская
1
Только для чтения
"Xp факт." – это показатель параметра Xp (зона
пропорциональности), основанный на температуре
подачи. Параметр Хр определяется настройками, относящимися
к температуре подачи. Обычно чем выше температура подачи,
тем выше должно быть значение Хр для достижения стабильного
регулирования температуры.
Диапазон настройки Хр:
5 ... 250 K
Фиксированные настройки
температуры подачи:
65 °C и 90 °C
Заводские установки:
(65,40) и (90,120)
Это значит, что Xp равен 40 K при температуре подачи в 65 °C
и 120 K при 90 °C.
Установите требуемые значения Хр для двух фиксированных
значений температуры подачи.
Если температура подачи не измеряется (температурный
датчик в подающем трубопроводе не установлен), будет
использовано значение Хр, установленное для температуры
65 °C.
Tи (постоянная времени интегрирования)
11185
Контур
Диапазон
Заводская
1
1 ... 999 с
30 с
Установите большую постоянную времени интегрирования (в
секундах) для получения медленной, но устойчивой реакции
на отклонения.
Малая постоянная времени интегрирования вызовет быструю
реакцию регулятора, но с меньшей устойчивостью.
Время работы (время перемещения штока
регулирующего клапана с электроприводом)
11186
Контур
Диапазон установки
Заводская
1
5 ... 250 с
30 с
Параметр "Время работы" – это время в секундах, которое
требуется электроприводу на перемещение штока
регулирующего клапана из положения "Полностью закрыто"
в положение "Полностью открыто". Установите значение
"Время работы" на основе эталонного времени или замерьте
продолжительность работы при помощи секундомера.
Как рассчитать время перемещения штока регулирующего
клапана с электроприводом
Время перемещения штока регулирующего клапана с
электроприводом рассчитывается с использованием следующих
методов:
Седельные клапаны
Время перемещения штока =
Ход штока клапана (мм) x скорость
электропривода (с/мм)
Пример:
5.0 мм x 15 с/мм = 75 с
Поворотные клапаны
Продолжительность поворота = Угол поворота x скорость
электропривода (с / град.)
Пример:
90 град. x 2 с/град. = 180 с
