Инструкция
ECL Comfort 210 / 310, приложение A217 / A317

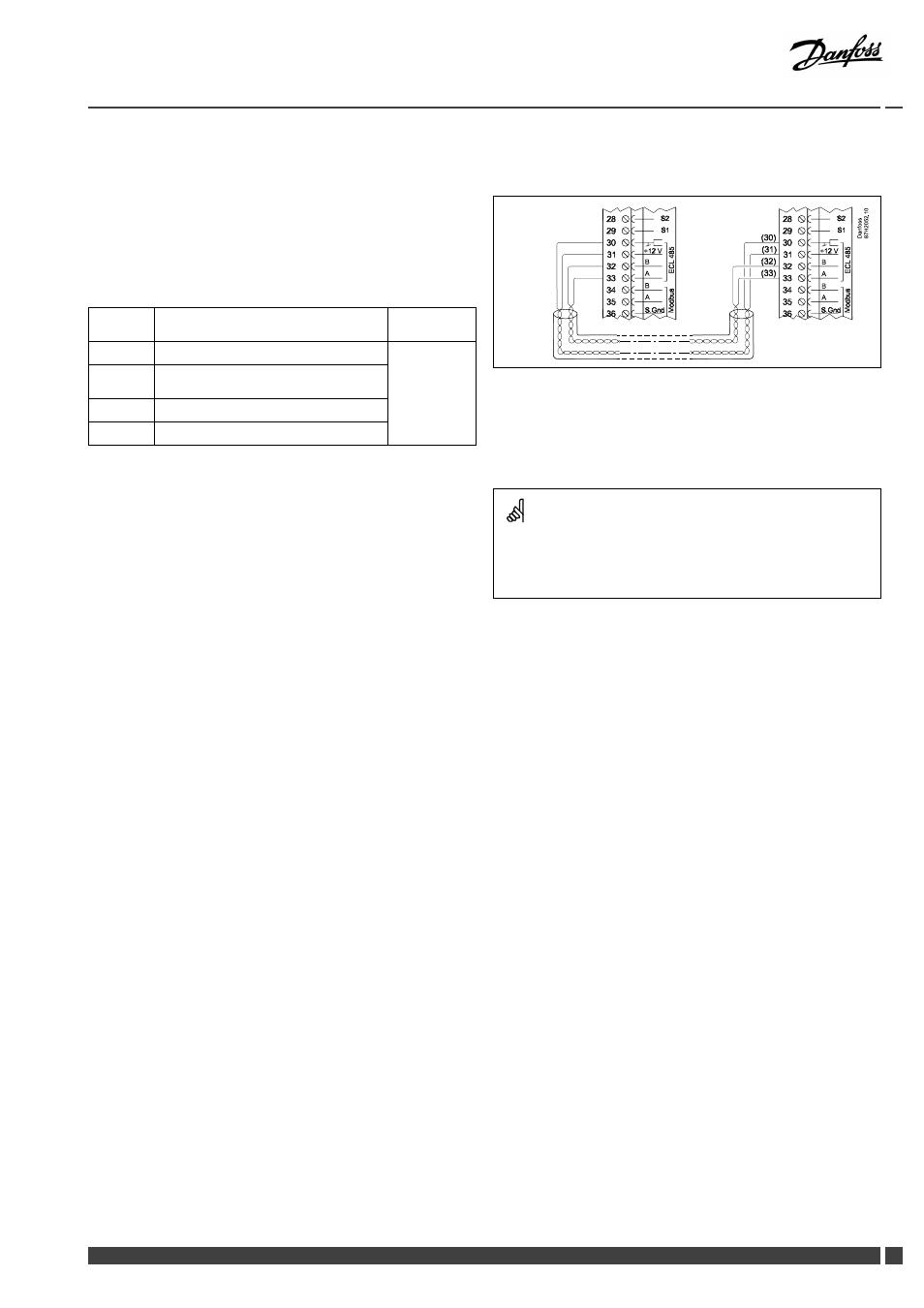

2.5.7 Электрические соединения, системы с управляемыми устройствами
Регулятор может использоваться в качестве ведущего или
ведомого через внутреннюю коммуникационную шину ECL 485
(2 кабеля витой пары).
Коммуникационная шина ECL 485 несовместима с шиной BUS в
ECL Comfort 110, 200, 300 и 301!
Клемма
Описание
Тип
(реком.)
30
Общая клемма
31
+12 В, коммуникационная шина ECL
485
32
B, коммуникационная шина ECL 485
33
A, коммуникационная шина ECL 485
Кабель 2 x
витая пара
D
a
n
fo
s
s
8
7
H
2
0
5
2
.1
0
A
A
B
B
A
A
B
B
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
