Инструкция

ECL Comfort 210 / 310, приложение A217 / A317

Приложение A217.1 (для ECL Comfort 210) / A317.1 (для ECL
Comfort 310). Основные принципы работы.

Для дистанционного управления регулятором ECL
предусмотрено подключение блока дистанционного
управления ECA 30.

Подключенный расходомер или теплосчетчик (в ECL Comfort
210 – на импульсных сигналах, а в ECL Comfort 310 – на сигналах
по М-Bus) может ограничить расход теплоносителя или энергии
до установленного максимума.

С помощью переключателя неиспользованный вход можно
использовать для переключения программы в фиксированный
режим комфорта или экономии.

Возможна установка связи с системой SCADA по шине Modbus.
Более того, в ECL Comfort 310 данные М-Bus могут быть
переданы далее по шине Modbus.

Реле сигнализации (в ECL Comfort 210 – реле R4, а в ECL
Comfort 310 – реле R6) может включиться, если фактическая
температура подачи на S3 отличается от требуемой
температуры зарядки ГВС.

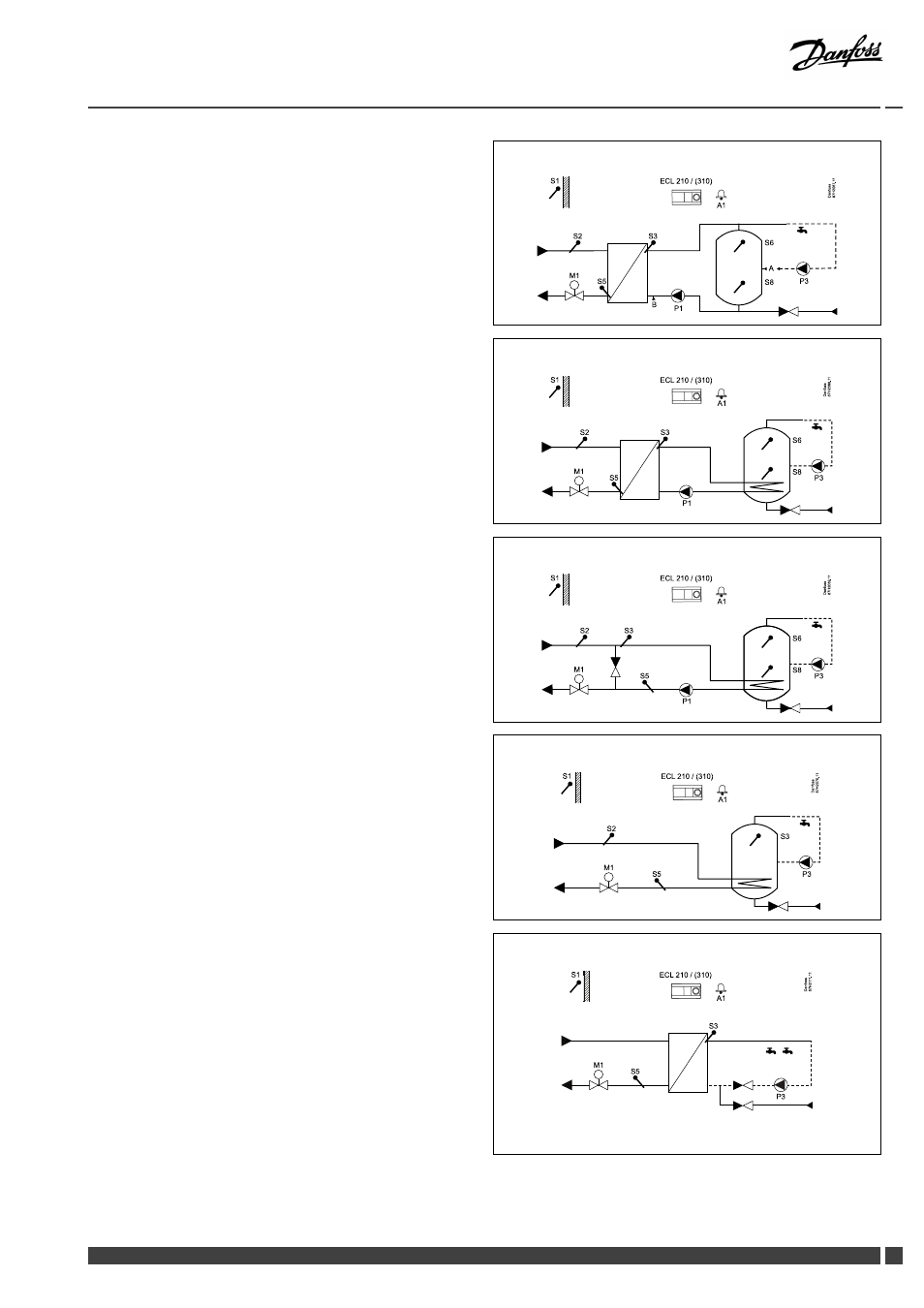

A217.1 / A317.1 – пример а:
