Инструкция

ECL Comfort 210 / 310, приложение A217 / A317

2.0 Установка

2.1 Перед началом работы

Оба приложения A217.1 / A317.1 почти идентичны. Однако
в приложении A317.1 имеется несколько дополнительных
функций, которые описаны отдельно.
Приложения A217.1 / A317.1 весьма разнообразны. Основные
принципы работы:

Система горячего водоснабжения (ГВС):

В соответствии с недельным расписанием (до 3 периодов
в комфортном режиме в день) контур ГВС может быть
переключен в комфортный режим или в режим сниженного
энергопотребления (два разных температурных значения для
требуемой температуры горячей воды на S6).
Датчик температуры нагрева / зарядки S3 является наиболее
важным датчиком.
Если измеренная температура ГВС (S6) опускается ниже
значения требуемой температуры ГВС, включается насос
нагрева / зарядки ГВС (P1).
Управление электроприводом регулирующего клапана (M1)
для поддержания температуры нагрева / зарядки на S3.
Как правило, данная температура на 5–10 градусов выше
требуемого значения температуры ГВС. Можно задать
максимальное значение.
Бак-аккумулятор ГВС с 1 датчиком температуры (S6):
Если измеренная температура ГВС (S6) поднимается выше
значения требуемой температуры ГВС, насос нагрева / зарядки
ГВС (P1) выключается. Можно задать время остаточной работы.
Бак-аккумулятор ГВС с 2 датчиками температуры (S6 и S8):
Если измеренная температура ГВС (S6) поднимается выше
значения требуемой температуры ГВС, а температура на
нижнем датчике (S8) поднимается выше значения температуры
выключения, насос нагрева / зарядки ГВС (P1) выключается.
Можно задать время остаточной работы.
В приложениях для систем ГВС зарядка может осуществляться
через бак-аккумулятор ГВС (присоединение А) или через
теплообменник (присоединение В).
В схемах с присоединением А регулирующий клапан с
электроприводом закрывается после завершения зарядки
бака-аккумулятора ГВС.
Схемы с присоединением В применяются для компенсации
потерь тепла в циркуляционном трубопроводе ГВС. Кроме
того, после зарядки бака-аккумулятора ГВС, температура
циркуляции (на S3) контролируется в соответствии с требуемой
температурой ГВС.
Температура обратки для систем централизованного
теплоснабжения (S5) не должна быть слишком высокой.
Если это так, то требуемая температура зарядки может быть
изменена (обычно в сторону более низкого значения), что
приведет к постепенному закрытию регулирующего клапана с
электроприводом.
В системах отопления с котлом, температура обратки не
должна быть слишком низкой (для ее настройки используется
процедура, аналогичная вышеописанной).
Температура подачи, S2, используется для настройки зоны
пропорциональности (Зона пропорц.) с целью обеспечения
стабильного регулирования температуры.
Возможен запуск антибактериальной функции в выбранные
дни недели.
Датчик температуры наружного воздуха S1 применяется для
защиты контура циркуляции от замерзания.
Циркуляционный насос ГВС (P3) работает по недельному
расписанию с включениями до 3 раз в день.

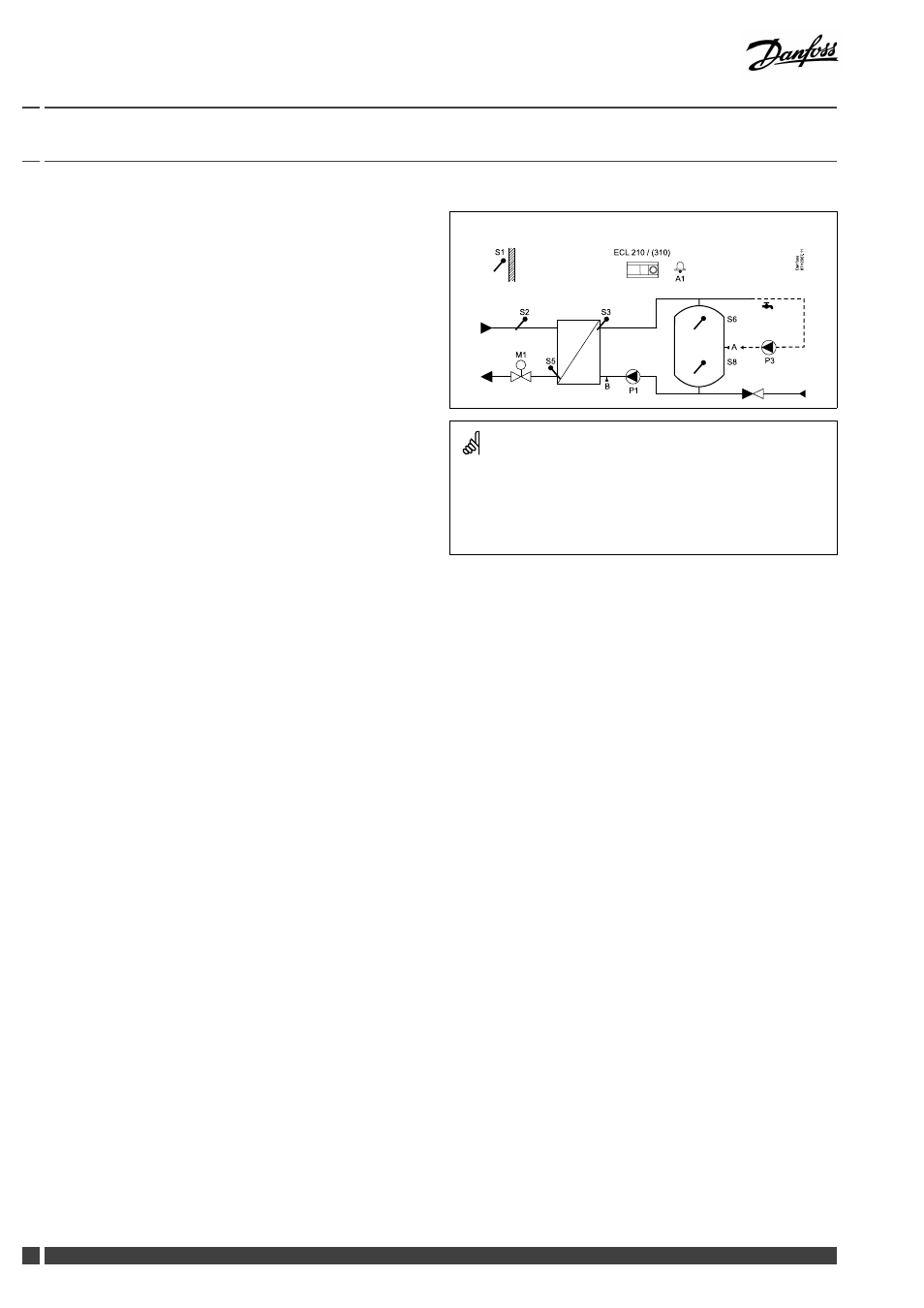

Стандартное приложение A217.1 / A317.1:

S 1

D

a

n

fo

s

s

8

7

H

2

0

6

7

.1

1

ECL 210 / (310)

M1

A1

P 1

S 3

S 5

S 6

S 8

P 3

A

B

S 2

Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей

системе.

Все перечисленные компоненты подключаются к регулятору ECL
Comfort.

Список компонентов:

S1

Датчик температуры наружного воздуха

S2

Датчик температуры подачи

S3

Датчик температуры зарядки

S5

Датчик температуры обратки

S6

Датчик температуры в баке-аккумуляторе ГВС,
верхний

S8

Датчик температуры в баке-аккумуляторе ГВС,
нижний

P1

Насос зарядки ГВС (насос нагрева ГВС)

P3

Циркуляционный насос ГВС

M1

Регулирующий клапан с электроприводом

A1

Выход реле, сигнализация

4

DEN-SMT/DK

VI.LG.U2.50
