Инструкция ECL Comfort 210 / 310, приложение A217 / A317
Применение A217.2
D
a n
fo
ss
8 7
H
2
0 8 5
.1
0

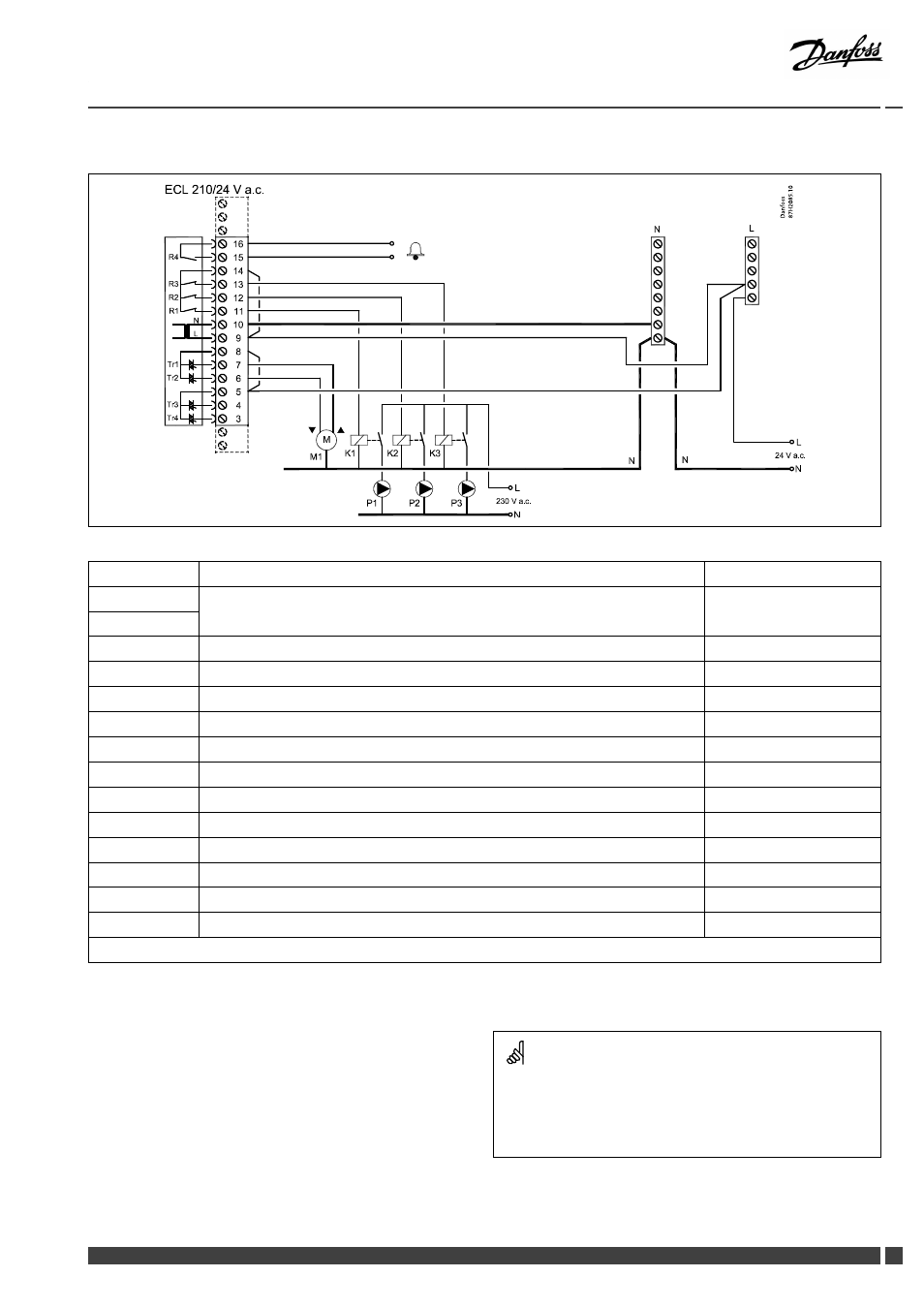

Клемма Описание Макс. нагрузка
16
15
Сигнальное устройство 4 (2) A / 24 В перем. тока*
14 Фаза управления насосами
13 K3 Циркуляционный насос ГВС, ВКЛ. / ВЫКЛ. 4 (2) A / 24 В перем. тока*
12 K2 Насос зарядки ГВС, ВКЛ. / ВЫКЛ. 4 (2) A / 24 В перем. тока*
11 K1 Насос нагрева ГВС, ВКЛ. / ВЫКЛ. 4 (2) A / 24 В перем. тока*
10 Напряжение питания 24 В перем. тока — нейтраль (N)
9 Напряжение питания 24 В перем. тока — фаза (L)
8 M1 Фаза для управления регулирующим клапаном с электроприводом
7 M1 Регулирующий клапан с электроприводом - открытие 1 A / 24 В перем. тока
6 M1 Регулирующий клапан с электроприводом - закрытие 1 A / 24 В перем. тока
5 Не используется
4 Не используется
3 Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
