Инструкция ECL Comfort 210 / 310, приложение A217 / A317
Приложение A217.3 весьма разнообразно. Основные
принципы работы:
Система горячего водоснабжения (ГВС), пример а:
В соответствии с недельным расписанием (до 3 периодов
в комфортном режиме в день) контур ГВС может быть
переключен в комфортный режим или в режим сниженного
энергопотребления (два разных температурных значения
для требуемой температуры горячей воды на S3). Датчик
температуры ГВС S3 является наиболее важным датчиком.
Если измеренная температура ГВС (S3) опускается ниже
требуемой температуры ГВС, постепенно открывается
регулирующий клапан с электроприводом (M1) и наоборот.
Температура обратки для систем централизованного
теплоснабжения (S5) не должна быть слишком высокой. Если
это так, то требуемая температура теплоносителя может быть
изменена (обычно в сторону более низкого значения), что
приведет к постепенному закрытию регулирующего клапана с
электроприводом, т.е. температура обратки уменьшится.
Циркуляционный насос P1 работает по отдельному недельному
расписанию (до 3 периодов в комфортном режиме в день).
Если датчик температуры подачи S2 подключен, зона
пропорциональности (Зона пропорц.) настраивается на
фактическую температуру подачи во избежание нестабильного
регулирования.

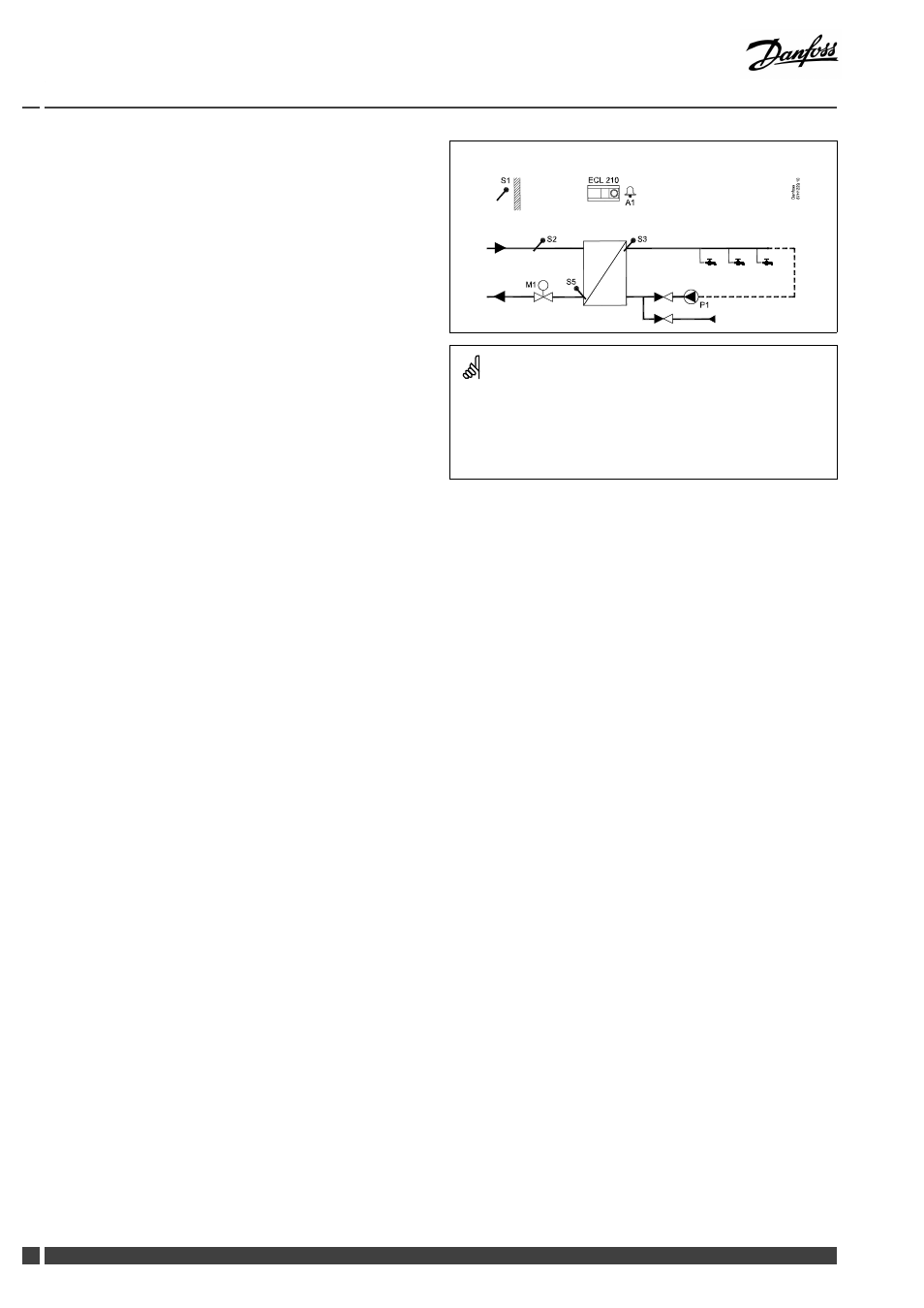

Стандартное приложение A217.3, пример а:
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик температуры подачи
S3 Датчик температуры подачи ГВС
S5 Датчик температуры обратки
S8 (Датчик протока — примера б, в, г)
P1 Циркуляционный насос ГВС
M1 Регулирующий клапан с электроприводом
A1 Выход реле, сигнализация
