Инструкция
ECL Comfort 210 / 310, приложение A217 / A317

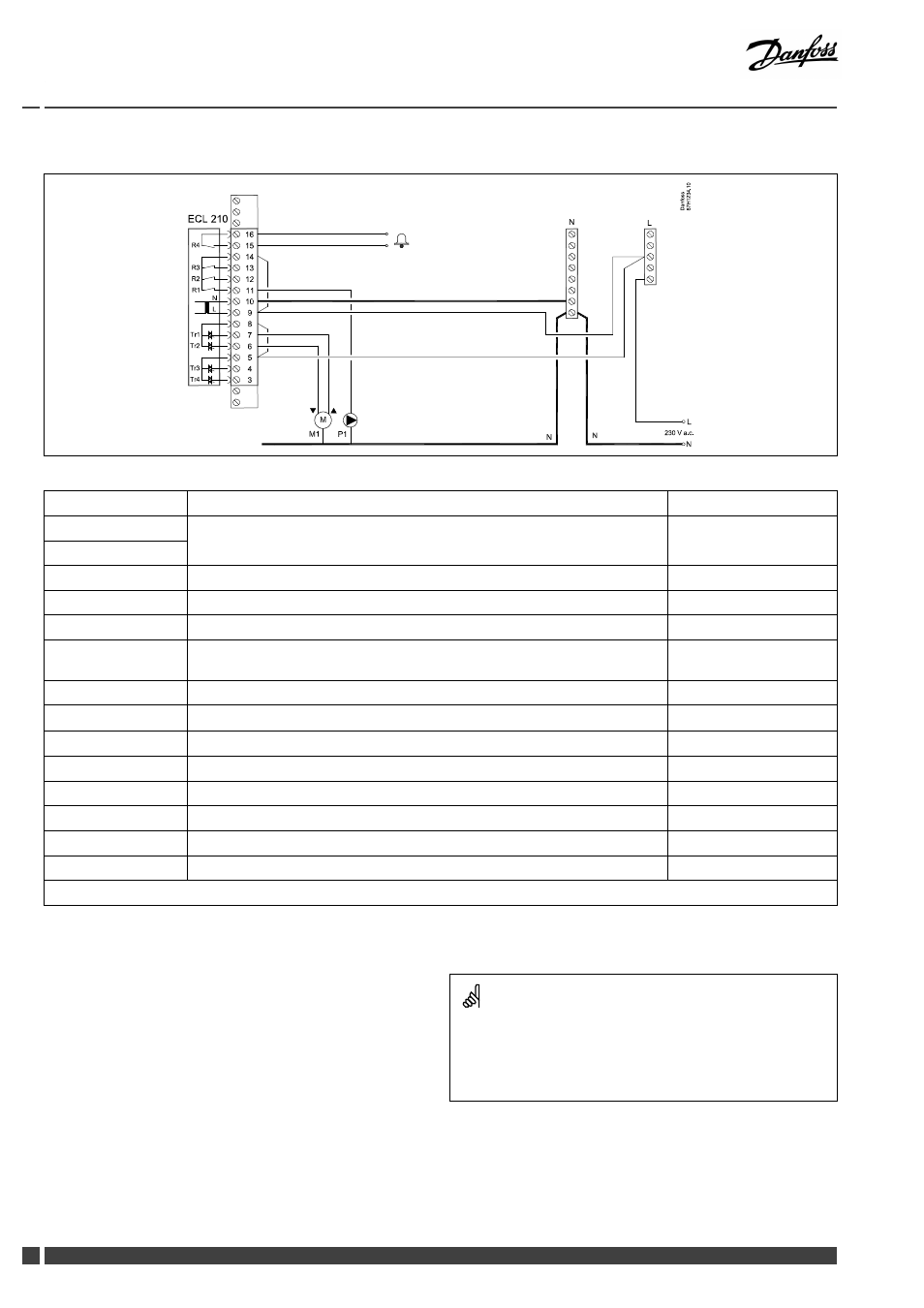

Приложение A217.3
Клемма
Описание
Макс. нагрузка
16
15
Авария
4 (2) A / 230 В перем.
тока*
14
Фаза управления насосом
13
12
11
P1
Циркуляционный насос ГВС, ВКЛ / ВЫК
4 (2) A / 230 В перем.
тока*
10
Напряжение питания 230 В перем. тока - нейтраль (N)
9
Напряжение питания 230 В перем. тока - фаза (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом
7
M1
Регулирующий клапан с электроприводом - открытие
0.2 A / 230 В перем. тока
6
M1
Регулирующий клапан с электроприводом - закрытие
0.2 A / 230 В перем. тока
5
Не используется
4
Не используется
3
Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
