Инструкция
ECL Comfort 210 / 310, приложение A217 / A317
Температура обратного теплоносителя для систем
централизованного теплоснабжения (S5) не должна быть
слишком высокой. Если это так, то требуемая температура
зарядки может быть изменена (обычно в сторону более
низкого значения), что приведет к постепенному закрыванию
регулирующего клапана с электроприводом.
В системах отопления с котлом, температура обратки не
должна быть слишком низкой (для ее настройки используется
аналогичная процедура, описаной выше).
Температура подачи, S2, используется для настройки зоны
пропорциональности (Xp) с целью обеспечения стабильного
регулирования температуры.
Возможен запуск антибактериальной функции, в выбранные
дни недели.
Датчик температуры наружного воздуха S1 применяется для
защиты контура циркуляции от замерзания.
Циркуляционный насос ГВС (P3) работает по недельному
расписанию с включениями до 3 раз в день.
Применение A217.2 (для ECL Comfort 210) / A317.2 (для ECL
Comfort 310). Основные принципы работы.
Для дистанционного управления регулятором ECL
предусмотрено подключение блока дистанционного
управления ECA 30.
Подключенный расходомер или теплосчетчик (в ECL Comfort
210 – на импульсных сигналах, а в ECL Comfort 310 – на сигналах
по М-Bus) может ограничить расход теплоносителя или энергии
до установленного максимума.
Неиспользуемый вход может быть использован для
подключения внешнего переключателя, который может
принудительно переключить регулятор в комфортный режим
либо режим сниженного энергопотребления.
Возможна установка связи через шину Modbus с системой
SCADA. Более того, в ECL Comfort 310 данные М-Bus могут быть
переданы далее по шине Modbus.
Аварийное реле (в ECL Comfort 210 – реле R4, а в ECL Comfort 310
– реле R6) может включиться, если фактическая температура
подачи на S3 отличается от требуемой температуры зарядки
ГВС.

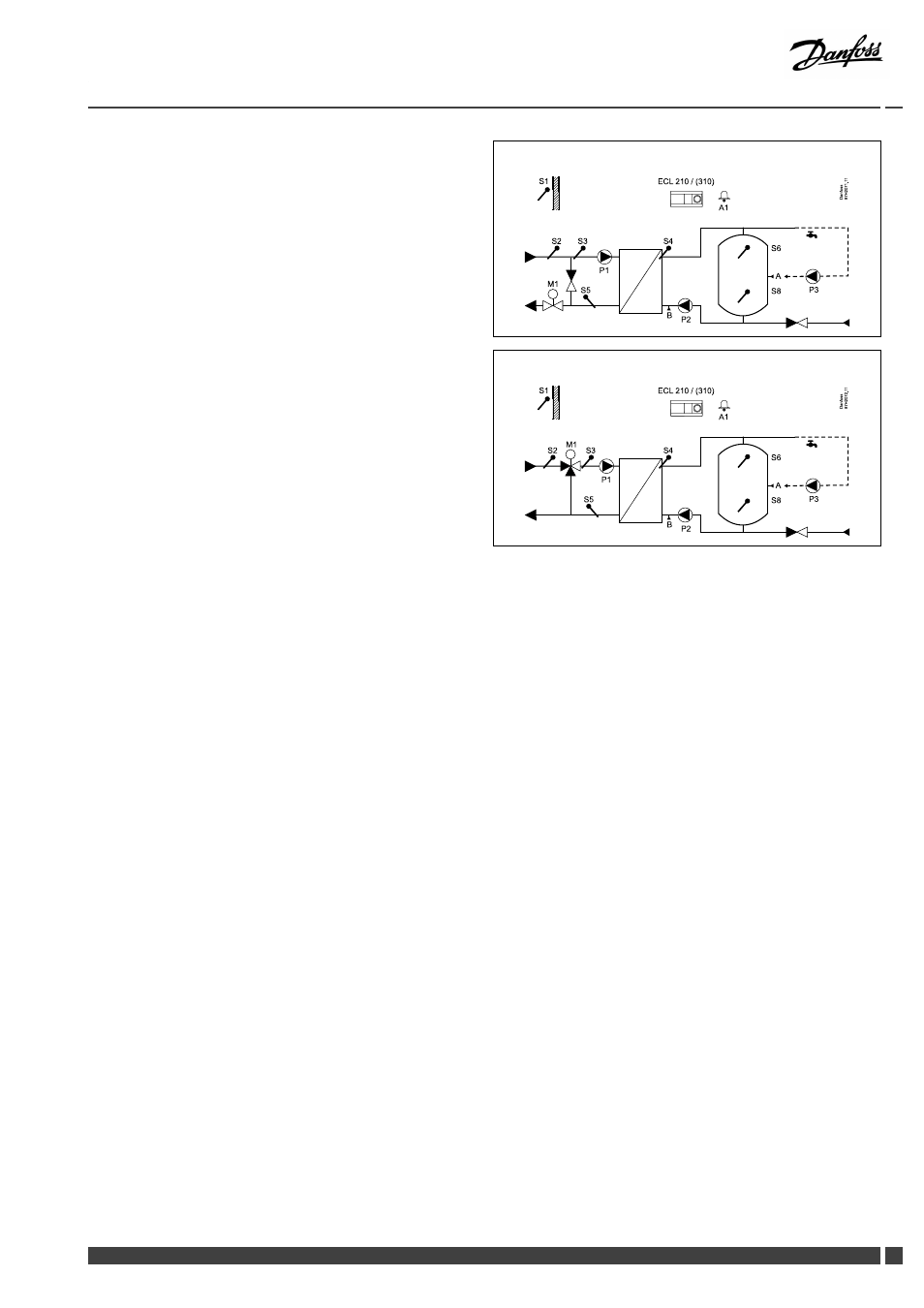

A217.2 / A317.2 – пример а:
S 1
D
a
n
fo
s
s
8
7
H
2
0
7
1
.1
1
ECL 210 / (310)
M1
A1
P 2
S 4
S 5
S 6
S 8
P 3
A
B
S 2
S 3
P 1
A217.2 / A317.2 – пример б:
S 1
D
a
n
fo
s
s
8
7
H
2
0
7
2
.1
1
ECL 210 / (310)
M1
A1
P 2
S 4
S 5
S 6
S 8
P 3
A
B
S 2
S 3
P 1
