Инструкция ECL Comfort 210 / 310, приложение A217 / A317
5.2 Ограничение обратного
Ограничение температуры возвращаемого теплоносителя
основано на постоянном значении температуры.
Если температура обратного теплоносителя оказывается выше
или ниже установленного предельного значения, регулятор
автоматически изменяет требуемую температуру подачи для
получения приемлемой температуры возврата.
Данное ограничение основано на ПИ-регулировании , где
"П" (параметр "Влияние") быстро реагирует на отклонения,
а "И" (параметр "Время оптимиз.") реагирует медленнее и
постепенно устраняет небольшие отклонения реальных
значений от требуемых. Это достигается изменением
требуемой температуры подачи.

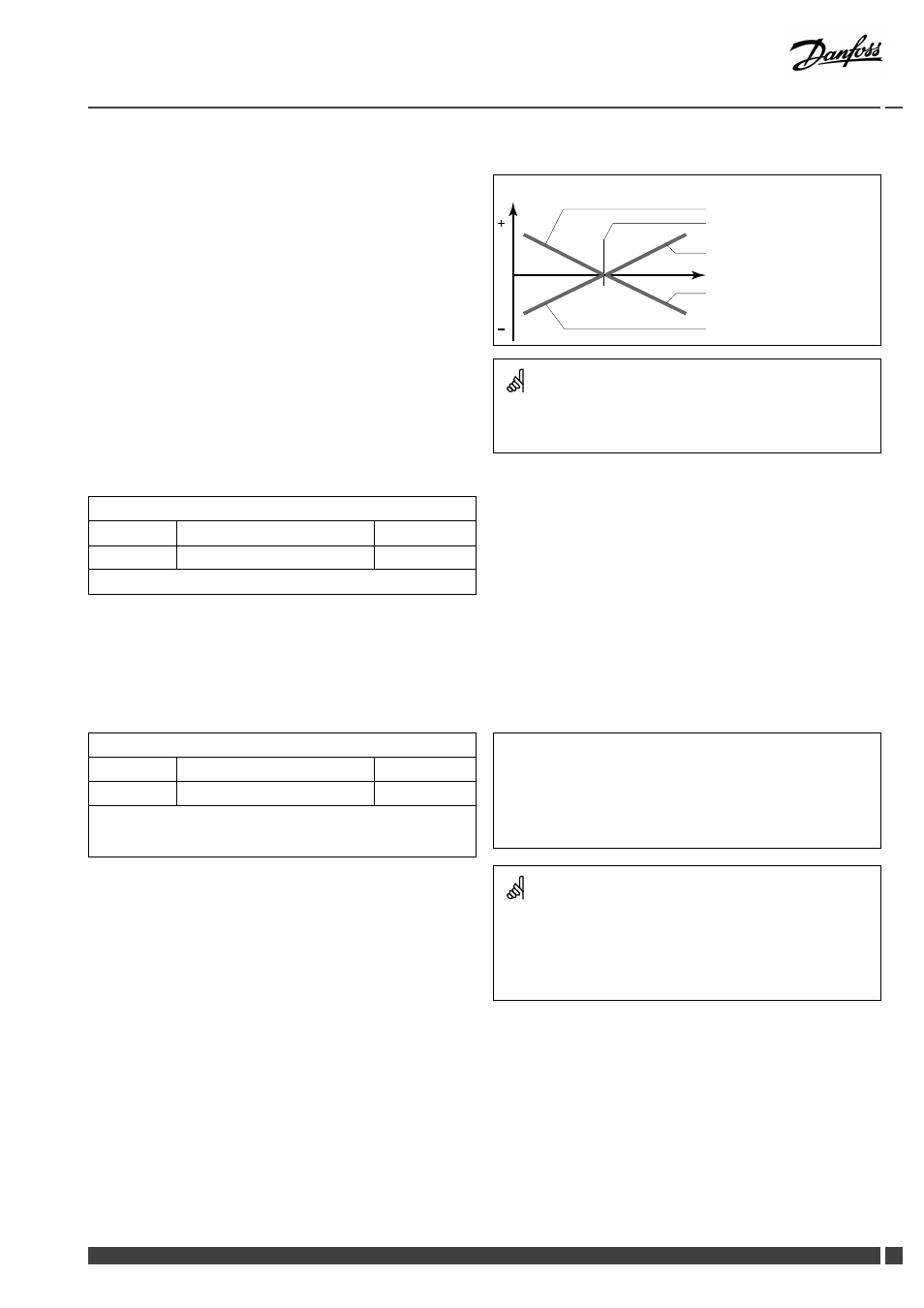

Влияние
"Мин. влияние" > 0
"Огранич."
"Макс. влияние" > 0
Температура возврата
"Макс. влияние" < 0
"Мин. влияние" < 0
Если параметр "Влияние" слишком большой и/или "Время
оптимиз." слишком маленькое, появляется риск нестабильного
регулирования.
Огр.обратного (Т огр.обр.) 11030
Контур Диапазон установки Заводская
1 10 ... 110 °C 40 °C
Установите Т обр., допустимую для Вашей системы.
Если температура обратного теплоносителя (Т обр.)
оказывается выше или ниже установленного значения,
регулятор автоматически изменяет требуемую Т подачи для
получения приемлемой Т обр. Влияние задается в парам.
"Макс. влияние" и "Мин. влияние".
Макс. влияние (Т огранич. обр. — макс.влиян.) 11035
Контур Диапазон установки Заводская
1 -9.9 ... 9.9 -2.0
Определяет степень влияния на требуемую температуру подачи,
если температура обратного теплоносителя превышает
расчетное ограничение.
Влияние более 0:
Требуемая температура подачи повышается, если температура
обратного теплоносителя превышает расчетное ограничение.
Влияние менее 0:
Требуемая температура подачи понижается, если температура
обратного теплоносителя превышает расчетное ограничение.
Пример
Ограничение Т обр. установлено на 50 °C.
Влияние устанавливается на -2.0.
Фактическая температура обратного теплоносителя на 2°C выше
установленной.
Результат:
Требуемая Т подачи изменяется на -2.0 x 2 = -4.0 градуса.
Обычно данный параметр ниже 0 в системах централизованного
теплоснабжения, что позволяет избежать слишком высокой
температуры обратного теплоносителя.
Обычно данный параметр равен 0 в системах с котлом, где
допустима высокая температура обратки (см. также "Мин.
влияние").
